中科大洋构建电影频道数字节目平台应用系统案例

一、项目背景

根据广电总局关于有线数字广播影视业务发展总体方案的精神，电影频道节目中心将利用已经组建的电影数字节目管理中心的数字化基础设施，开办电影付费频道，为中央节目平台提供节目源

。

电影付费频道计划在两年内推出6个数字频道（包含1个高清频道），2003年7月推出1个标清频道。根据市场的反馈情况，计划在2004年初推出“首映”频道，采用高清晰度电视（环绕声）播出。采用标清方式播出的频道逐步由4:3格式过渡到16:9格式，并采用立体声或环绕声。

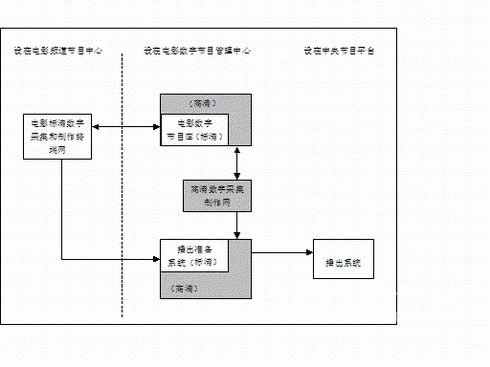

支持电影付费频道的技术系统由数字化制作、存储和播出准备系统构成。该系统的构成如下图所示。

电影标清数字制作终端网建立在电影频道节目中心，电影数字节目库、高清数字制作网和数字播出准备系统建立在电影数字节目管理中心，该系统通过光缆网络构成分布式系统。电影数字节目管理中心完成数字码流的最后制作，然后传送给中央节目平台的播出系统。2003年上半年完成标清电影付费频道有关系统的建设（图中的白色部分）。2003年下半年完成整个电影数字节目平台的建设。

根据付费频道节目方案的安排，电影数字节目管理中心负责制作完整的、符合中央节目平台技术要求的电影数字节目。电影数字节目管理中心按照中央节目平台的要求，提前将制作完毕的节目码流和SI数据文件、节目播出时间表等提供中央节目平台。中央节目平台按照所提供的节目播出时间表对节目码流进行连续和完整的播出。

中央节目平台负责按时将电影付费频道的销售数据提供给电影数字节目管理中心。电影数字节目管理中心同时与总局监管平台建立系统连接。

二、用户需求分析

实现影视节目购销流程、合同管理

完成国际部外片译制及生产制作过程管理

实现影视节目资料信息的管理

影视节目编目资料信息，影视演职员资料，影视评论资料，有关影视的图片等其他形式的信息管理与演示。

进行电影频道的节目编排播出及收视信息的管理

辅助影片编排人员进行节目表编排，并提供方便手段供影片编排人员对节目编排表中的影片进行查询和调整。

对于以上目标，电影频道现有四套信息管理系统可以分别实现，但四套系统相互独立，新的系统需在一个信息平台上完成上述目标，使统计查询的功能增强，并能够接纳原有四套系统的数据。系统界面采用clearcase/" target="_blank" >cc">浏览器的方式，以影片作为基本信息，在界面上通过责任者姓名做关键字链接，使电影人物介绍和影评与影片更紧密地结合起来。

三、子系统划分

数据采集子系统

主要功能：对电影素材进行数字化和压缩，生成原始素材，并同步生成基本元数据。元数据存入数据库，原始素材保存到FC盘塔中，供后续环节调用。

存储子系统

主要功能：自动迁移、带库分割、与编目元数据结合、离线存储管理、归档对象分割、分段回调、带库集中管理。

编辑制作子系统

主要功能：节目编辑流程管理、节目编辑与制作、节目配音、节目审片、电影节目制作与包装工作站的浮动性。

播出准备子系统

主要功能：播出数据组成、审片功能、管理功能、文件加密传送、权限管理。

四、用户收益

1、电影频道节目中心和电影数字节目管理中心之间的互联

本系统中，将节目制作、部分资料数字化工作放在电影频道节目中心完成；将FC磁盘阵列、磁带库、播出准备工作站、部分资料数字化工作站放在电影数字节目管理中心。

在两个中心，分别配置了FC交换机和千兆以太网交换机。由于两个中心相距约1.7公里，因此，以往局域网中所使用的多模光纤（短波）由于距离的限制（500米），将不能使用。单模光纤（长波）由于传输距离可达10公里，因此可以满足本系统的需要。该系统所选择的FC交换机和千兆以太网交换机都具有长波接口模块，因此可以确保两个中心的互通。由于连接两个中心的线路采用光缆，因此，可以满足系统的带宽要求。

2、16/9幅宽比的支持

将来的标清电影播出可能采用16/9的幅宽比，因此，节目制作系统需要支持16/9的标清节目制作。

在标清节目中，不管是数字化采集还是制作环节，对图像的处理都是基于CCIR601规定的取样方式，取样格式是720x576。要对16/9的全画面进行采样，而又不用遮幅的方法，需要在进行胶转磁时，用变形失真的方式，把16/9的画面处理成720x576的画面，这可以用变形镜头来处理，也可以在数字化时进行算法矫正。

用720x576的像素来表示16/9的画面，如果在显示时不使用光栅变形扫描，则画面会变形失真。但是，目前的视频监视器都支持16/9的扫描方式，在这种扫描方式下，图像是正确的。

对16/9的节目进行编辑时，编辑设备不需要做变动，但是，处理方式略有区别。

播出系统无需关心节目的幅宽比，接收机需要支持16/9的显示模式。

3、 系统安全性设计

由于该系统意义重大，且涉及到播出，对安全稳定性有很高的要求。因此，系统建设中也在设备选型、网络结构、软件设计和人员权限管理等方面对安全性作了着重考虑。本系统中所选用的所有硬件设备如FC阵列、数据流磁带库、核心服务器等均为经过性能测试和长期市场验证的成熟产品，其安全可靠性可以得到充分保障。在网络设计中，关键链路均采用了冗余连接并使用了双FC交换机构建SAN，网络单点故障不会导致系统瘫痪。数据库服务器和MDC服务器均使用了集群技术，任何一个服务器发生故障后都会有另一服务器自动接管其工作。系统中使用的所有软件包括数据库、SAN文件共享及非线性编辑软件等也都是经过实践验证比较成熟稳定的产品。通过统一的管理系统，可以对系统中各级人员的权限进行明确的限定，同时根据工作流程各环节的特点，系统将自动限制使用人员能够进行的操作，保证不会因为误操作和跨级操作对整个系统造成影响。
