东方电子分布式电站自动化系统解决方案

DF1700分布式电站自动化系统广泛适用于35kV～500kV各种电压等级变电站、发电厂和开关站的监测、控制和自动装置等各种功能的实现。它具有模块多、功能全、配置灵活、易于扩充的特点，既有面向功能

设计的各种遥信、遥测、遥控、遥调等功能模块，又有采用网络分布式体系结构的DF1730综合监控装置，还有面向对象设计的DF1725综合监控装置。系统配置方案灵活多变，既可以设计为面向功能的配置方案，还可以设计为间隔层完全面向对象的配置方案，易于构成各种变电站自动化系统，满足不同用户的需求。

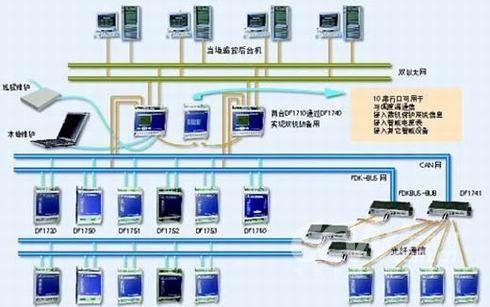

DF1700分布式电站自动化系统结构图

功能特点：　

DF1700系统为分层分级分布式结构，系统共分三层：上层为站控层，中间层为信息汇总及中央处理层，底层为信息采集，控制层。上层与中层之间采用双以太网通信，双网以主、备冗余方式通信，采用TCP/IP协议；中层与底层之间采用两种不同性质的现场总线网络通信，这两种网络分别是FDK-BUS及clearcase/" target="_blank" >cc">CAN。双网采用分流机制通信，双网均可通过双绞线和光纤传输，间隔层测控单元按一次对象的间隔和按功能两种方式设计，提高了全系统配置的灵活性和可靠性。

采用高性能的微处理器，主处理器采用军品级的的PC104模板，所有测控单元均采用MOTOROLA嵌入式高性能32位单片机68332，具有非常高的数据处理能力及可靠性。

采用PSOS实时多任务操作系统，使软件系统具有极高的可靠性和实时性。

设计了完备的网络支持，支持双以太网TCP/IP接入国家电力数据网 ；

开发了大量的通信规约，便于与各种调度主战及站内各种智能设备的互连。

具有便捷强大的当地及远程维护功能。

具有良好的抗电磁干扰能力，采用了先进的加工工艺，全面通过了电磁兼容国际标准IEC61000-4中规定的最严酷等级（IV级）的要求，部分指标超过了IV级标准，各测控模块均可安装于开关柜上等强电磁干扰现场。

系统配置灵活，配置可大可小，既可以分散安装，也可集中配屏。

模块系列功能齐全，可完成变电站自动化系统的各种功能。
