1.系统组成: 四川省电力市场系统由数据接收/发送子系统、电力市场管理子系统、市场计划生成子系统、负荷调整子系统、电量考核和清算子系统、信息发布子系统和与TMR系统的接口子系统组成。 它们构成了一个完整统一的电力市场软件系统。系统结构图如下,在图

1.系统组成:

四川省电力市场系统由数据接收/发送子系统、电力市场管理子系统、市场计划生成子系统、负荷调整子系统、电量考核和清算子系统、信息发布子系统和与TMR系统的接口子系统组成。

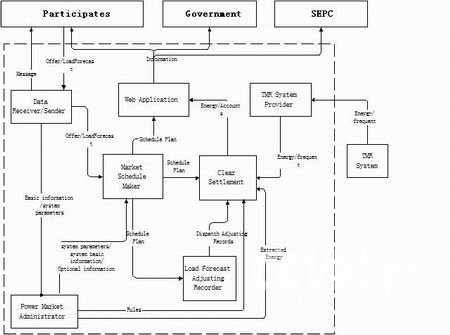

它们构成了一个完整统一的电力市场软件系统。系统结构图如下,在图中的虚线框中的每个方框代表了四川省电力市场系统将要实现的子系统.

1.1系统功能描述:

因四川省电力市场软件系统结构复杂、功能繁多。为了能对每个子系统有清晰的了解,下面就各个子系统进行详细描述。

1.1.1数据接收/发送子系统(Data Receiver/Sender)

数据接收/发送子系统分为两个部分:数据发送:用于发电厂方面将报价数据传送到调度局。数据接收:用于调度局接收竟价电厂的报价数据和对收到的数据进行相关处理。它们主要提供下列的功能:

(1) 数据发送

● 竟价数据和置换电量报价数据的采集。

● 竟价数据和置换电量报价数据的有效性验证。

● 竟价数据和置换电量报价数据的保存和发送。

(2) 数据接收

● 对发电厂的竟价数据和置换电量报价数据进行接收。

● 对接收到的竟价数据和置换电量报价数据进行有效性验证和保存

● 对接收的竟价数据和置换电量报价数据进行相关的转换处理和保存。

1.1.2电力市场管理子系统(Power Market Administration)

电力市场管理子系统用于对电力市场内独立报价单位的注册管理、接收来自于政府、省电力公司对电力市场运作的管理信息和对电力市场软件系统进行管理。它主要提供以下功能:

(1) 电力市场内独立报价单位的注册管理

 ● 对电力市场内独立报价单位的注册数据进行维护,包括发电厂数据和发电机组数据。

(2) 政府、省电力公司对电力市场运作的管理

● 对来自政府、省电力公司对电力市场运作的管理信息进行维护,为调度计划的生成、电量考核和清算提供准确的参考信息。

(3) 电力市场软件系统管理

● 软件系统的资源管理。

● 软件系统的用户管理。

● 软件系统的使用权限管理。

● 系统代码表的管理。

(4) 电量考核规则和补偿规则的管理。

(5) 时段划分标志信息维护。

(6) 电网的基本信息和系统参数的维护。

1.1.3市场计划生成子系统(Market Schedule Maker)

市场计划生成子系统用于对独立报价单位的报价数据信息进行处理,产生次日各电厂的发电计划曲线及各时段的系统边际电价,以及次日后六日的各电厂的发电参考计划及各时段的系统边际电价。它主要提供以下功能:

(1) 负荷预测,与独立报价单位提供的负荷数据进行比较,确定用于发电曲线的负荷数据。

(2) 合同/置换电量交易处理。根据独立报价单位的置换电量报价信息数据进行撮合,生成置换电量交易计划,调整相应的合同电量数据。

(3) 各种预处理。“Classify Load by Zone Number”、“Kp and highest Price Check”、“Must Run ”、“External Power Scheduling”、“System Initiation Values”、“Fixed Power Making”。

(4) Merit Order clearcase/" target="_blank" >cc">Process

(5) Dynamic Plan Process

(6) Artificial Process

(7) 生成次日的发电计划曲线及各时段的系统边际电价,以及次日后六日的各电厂的发电参考计划及各时段的系统边际电价。

1.1.4负荷调整子系统(Load Forecast Adjusting Recorder)

负荷调整子系统用于给调度员提供对计划发电曲线的浏览,短时期的负荷预测和负荷调整情况的实时记录。它主要提供以下功能:

(1) 次日发电计划曲线的浏览;

(2) 短时期的负荷预测;

(3) 负荷调整情况的实时记录。

1.1.5电量考核和清算子系统(Clear Settlement)

电量考核和清算子系统用于实际发电曲线的拟合,电量曲线分解,电量考核和电费决算。它主要提供以下功能:

(1) 实际发电曲线的拟合。用96点的值和负荷调整记录,采用数值模拟算法进行1440点曲线的拟合,作为电量考核的参照曲线。

(2) 电量曲线分解。将电量曲线分解成合格合同电量曲线、合格置换电量曲线、合格竟价电量曲线。

(3) 电量考核。对分解得到的合格合同电量曲线、合格置换电量曲线、合格竟价电量曲线按照电量考核规则和电量补偿规则进行考核,得到合格合同电量、合格置换电量、合格竟价电量和补偿电量。

(4) 电费结算。根据电厂的合格合同电量、合格置换电量、合格竟价电量和补偿电量和相应电量的点价,计算电费。

1.1.6信息发布子系统(Web Application)

信息发布子系统用于在Internet网上发布与电力市场相关的信息,这些信息可分为两大类:静态信息和动态信息。静态信息包括独立报价单位的注册信息、电量考核规则等。动态信息包括发电计划曲线、日实发电量曲线、日合同电量曲线、日置换电量曲线和电量考核结果等。它主要提供以下功能:

(1) 信息发布可访问资源的定义。

(2) 信息发布资源的使用权限分配。

(3) 信息发布可访问资源的管理。

1.1.7 与TMR系统的接口子系统

与TMR系统的接口子系统用于与TMR系统进行通讯,将TMR系统采集到的每分钟电量数据和频率曲线数据传送到电力市场软件系统。该子系统现已有科力公司的一套接口。在现有接口能满足电力市场软件系统需求的情况下,该子系统就可以不再开发。该子系统应提供的功能如下:

(1) 建立与TMR系统的连接。

(2) 实时地读取电量数据和频率曲线数据。

1.2 子系统功能描述:

1.2.1数据接收/发送子系统(Data Receiver/Sender)

数据接收/发送子系统主要用于独立报价单位与电力市场系统之间的数据接受和发送。该子系统由数据接收和数据发送两大模块组成。结构图如下:

●数据发送模块主要完成下列功能:

(1) 竟价数据、置换电量报价数据、注册数据的录入。

(2) 竟价数据、置换电量报价数据的有效性验证处理。

(3) 有效数据的保存处理。

(4) 有效数据按规定的消息格式进行打包并发送消息队列。

●数据接收模块主要完成下列功能:

(1) 从消息队列中取出竟价数据、置换电量报价数据、注册数据的消息,按按规定的消息格式进行解包。

(2) 对发送来的竟价数据、置换电量报价数据的有效性验证处理。

(3) 有效数据的保存处理(Applied Offer and Applied LoadForecast)。

(4) 对有效的Applied Offer进行峰谷电价设定(Kp) 和最高价格检查(Highest Price Check),并将得到的Offer保存到Market Offer 实体表。

1.2.2电力市场管理子系统(Power Market Administration)

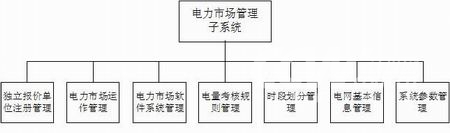

电力市场管理子系统完成电力市场内独立报价单位的注册管理、接收来自于政府、省电力公司对电力市场运作的管理信息和对电力市场软件系统进行管理。该子系统由独立报价单位注册管理模块、电力市场运作管理模块、电力市场软件系统管理模块、电量考核规则维护模块、时段划分维护模块、电网基本信息维护模块和系统参数维护模块七大模块组成。其结构图如下:

●独立报价单位注册管理模块主要完成下列功能:

(1) 对独立报价单位的基本信息进行录入、修改、检索和删除操作。

(2) 对独立报价单位的发电机组信息进行录入、修改、检索和删除操作。

(3) 对独立报价单位的基本信息和发电机组信息的汇总统计。

●电力市场运作管理模块主要完成下列功能:

(1)对来自政府、省电力公司、电力市场参与者和社会公众对电力市场运作的管理信息进行录入、修改、检索和删除操作。

●电力市场软件系统管理模块主要完成下列功能:

(1) 系统资源管理

(2) 系统用户管理

(3) 系统使用权限管理

(4) 系统代码表的管理

(5) 系统错误信息管理

(6) 系统帮助信息管理

●电量考核规则管理模块主要完成下列功能:

(1) 电量考核规则的定义、修改和删除操作。

(2) 电量补偿规则的定义、修改和删除操作。

●时段划分管理模块主要完成下列功能:

(1) 时段划分的录入、修改、检索和删除操作。

●电网基本信息管理主要完成下列功能:

(1) 电网基本信息的录入、修改、检索和删除操作。

●系统参数管理主要完成下列功能:

(1)系统参数的录入、修改、检索和删除操作。

1.2.3市场计划生成子系统(Market Schedule Maker)

市场计划生成子系统完成对独立报价单位的报价数据信息进行处理,产生次日各电厂的发电计划曲线及各时段的系统边际电价,以及次日后六日的各电厂的发电参考计划及各时段的系统边际电价。该子系统由负荷预测模块、合同/置换电量交易处理模块、数据预处理模块、Unit Commitment模块和Artificial Process模块组成。该子系统结构如下图所示:

(1) 负荷预测模块主要完成下列功能:

●完成负荷预测,将产生的负荷预测结果与独立报价单位提供的负荷数据进行比较,确定用于发电曲线的负荷数据。

(2) 合同/置换电量交易处理模块主要完成下列功能:

●根据独立报价单位的置换电量报价信息数据进行撮合,生成置换电量交易计划,调整相应的合同电量数据。

(3) 数据预处理模块主要完成下列功能:

●  Classify Load by Zone Number Process.

●  Kp and highest Price Check Process.

●  Must Run Process.

●  External Power Scheduling Process.

●  System Initiation Values Process.

●  Fixed Power Making Process.

(4) Unit Commitment模块主要完成下列功能:

●  Merit Order Process.

●  Dynamic Plan Process.

(5) Artificial Process 模块主要完成下列功能:

● Artificial Process.

1.2.4负荷调整子系统(Load Forecast Adjusting Recorder)

负荷调整子系统完成给调度员提供对计划发电曲线的浏览,短时期的负荷预测和负荷调整情况的实时记录。它由计划发电曲线浏览模块、短期负荷预测模块和负荷调整记录模块组成。该子系统的结构图如下:

(1) 计划发电曲线浏览模块主要完成下列功能:

●对调度员

(2)短期负荷预测模块主要完成下列功能:

(3)负荷调整记录模块主要完成下列功能:

1.2.5电量考核和清算子系统(Clear Settlement)

1.2.6信息发布子系统(Web Application)

1.2.7 与TMR系统的接口子系统
