华为3Com社会治安监控图像系统联网系统方案

“平安城市”社会治安监控图像系统联网建设根据功能需求的不同，分为以下4个方面：市（县）局、分局分别接入市局，相关部门的接入，图像存储调度， 监控图像调度控制管理。以“实用、可靠、先进、经济、开放、

安全”为指导思想，设计规范遵守国家标准和规范。

H3C iVS IP智能监控系统的架构及组网

H3C iVS IP智能监控解决方案包括视频监控管理服务器VM Server（VM，Video Manager）、数据管理服务器DM Server（DM，Data Manager）、EC/DC系列监控媒体终端、客户端软件VC（VC，Video Clclearcase/" target="_blank" >cc">ient）、IP-SAN网络存储设备、IP网络和EPON无源光网络设备等。由于iVS基于IP构建，系统中各个部件，都可以根据需求分布式部署并加以集中管理。

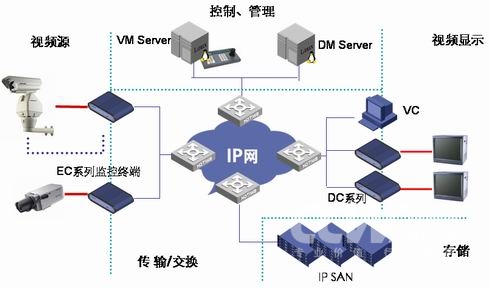

H3C iVS IP智能监控解决方案包括视频源、传输及交换、存储、显示及管理控制等组成部分，系统组成图如下所示：

图1 H3C iVS IP智能监控解决方案系统组成

视频源部分：完成视频信号的输入功能，视频源包括各种摄像器材设备，具备丰富的网络接口，除支持标准电口外，还支持SFP光纤接口和EPON无源光网络接口等。

传输及交换部分：完成视频流的传送及交换功能。H3C iVS IP智能监控系统基于IP构建，可同时具备传输和交换的功能。如EPON无源光网络技术，可在同一根光纤上传送多路视频图像，多个监控点共享同一根光纤，从而大大节约光纤部署成本，同时其无源技术大大提高网络的可靠性和安全性。所有网络产品可通过华为3Com的Quidview网管系统进行统一管理。

存储部分：完成视频数据的存储功能。IP SAN存储技术无疑是最好的选择，视频音频存储部分包括华为3Com公司的EX1000 IP-SAN存储设备，主要功能是接收EC发送过来的基于TCP/IP iSCSI 存储视频数据流，并存储起来；向PC客户端（虚拟解码器Virtual decoder）提供实际的VOD点播视频流数据流和视频数据下载服务；接受数据管理服务器DM的管理等。所有的IP SAN存储设备可以根据需求灵活的部署在不同的监控中心，但都可以通过DM数据管理服务器实现统一的管理。

显示部分：完成视频信号的解码及输出显示，这部分主要包括监控媒体终端，还包括电视墙、多媒体大屏幕、调音台、功放等模拟视音频设备。

H3C iVS IP智能监控系统还提供（VC，Video Client）客户端软件，该软件可以通过VM视频管理服务器对DC系列监控媒体终端的输出进行灵活的控制，实现数字矩阵的功能。VC同时也是监控管理服务器VM的客户端软件。

控制及管理部分：完成对所有监控设备、业务的管理及控制，包括了视频管理服务器VM、数据管理服务器DM等组件。其中VM是H3C iVS IP智能监控系统的管理中心和控制中心，VM的授权用户可以在任意一台PC管理终端（VC，Video Client）上完成全网的设备管理、资源调度、云台控制和硬解码输出控制，所有的控制指令由VM集中处理和发送。通过VM，可以很容易的实现对系统内部所有设备的集中管理。

H3C iVS IP智能监控系统的产品组成

H3C iVS IP智能监控系统实际上是IP网络、视频处理、IP SAN存储及业务软件等一系列技术及产品的有机整合。系统的具体产品组成如下：

1）视频处理部分：

EC系列监控媒体终端：包括H3C EC1001等，主要完成图像编码、iSCI数据流封装、EPON接入等功能；EC具备完善的防护设计，可安装在标准机架上，也可进行路面安装。

DC系列监控媒体终端：包括H3C DC1001等，主要完成组播接收、图像解码及视频信息输出功能。

2）监控管理及控制部分：

视频监控管理服务器VM8000：主要完成监控设备管理及业务控制，此外提供权限管理、控制指令转发、设备管理、GIS、系统自检、时钟基准等功能

监控客户端：主要包括VC8000，VC是VM的配置管理界面，同时还是一个软件解码处理设备， 支持图形界面、双屏显示、本地下载、媒体播放等。

视频数据管理服务器DM8000：主要完成储存设备管理和存储数据管理。

3）IP SAN存储设备：

视频数据存储单元 IP-SAN：为专业的IP SAN存储设备，包括 H3C Neocean IX系列和EX系列。

4）网络承载、交换、及传输部分：

网络承载平台部分：提高高品质IP网络承载功能，包括支持高性能吞吐交换、QoS、组播等。包括组播优化的系列路由器和交换机，如H3C 95系列交换机，H3C 75系列交换机，H3C 36系列交换机，H3C 31系列交换机等。

EPON系列产品：完成监控设备EPON接入及传输，允许多个监控点共享一根光纤资源，EPON产品包括OLT(Optical Line Terminal，光线路终端)和ONU(Optical Network Unit，光网络单元)部分，目前H3C 75系列交换机均支持OLT接口，EC系列可支持EPON接入，可以作为ONU设备。

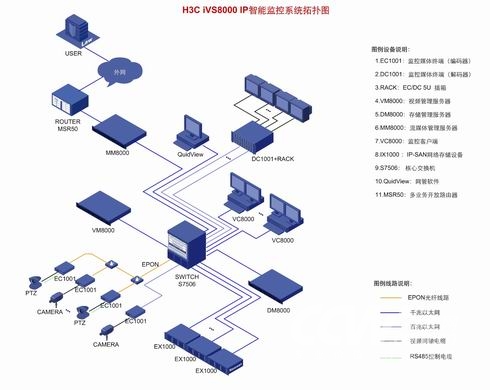

H3C iVS IP智能监控系统的组网拓扑图如下所示：

图2  H3C iVS IP智能监控系统的系统拓扑图

H3C iVS IP智能监控系统的主要业务流程

H3C iVS IP智能监控系统采用视频流控制和承载交换相分离的机制，VM是整个系统的控制和管理核心，所有监控的控制流都由VM处理，但是系统中音视频媒体流并不在VM上集中处理，而是通过IP网络进行以分布式的交换和处理。

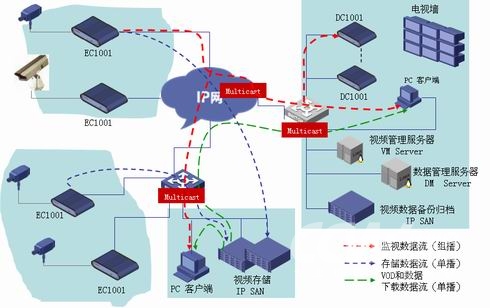

H3C iVS IP智能监控系统可以实现各种监控业务，包括实时监控、视频信息存储及历史视频流回放等，主要业务流的实现机制如下图所示：

图3 H3C Ivs IP智能监控系统主要业务流示意图

实况业务实现；轮切业务：轮切业务基于实况业务，对多路实况进行轮询查看业务；存储业务；回放业务；VC多画面业务 VC客户端上，可以实现多画面的显示，多个画面之间的操作相互独立；时间同步；辅助业务：终端注册、告警、保活、配置轮询；其他业务：EC码率更新、DM存储资源更新。
