北京中盛益华CSVision城市治安监控系统方案

城市视频监控中视频监控点的设立是根据城市治安重点而设立的，这些布控点主要集中在商业金融街、社区、娱乐场所、主要路段、交通枢纽区等。布控点以图像采集、音频采集及报警信息采集等设备为主，要求能够实现视

频传输与报警联动。同时实现派出所、分局、市局数据信息共享，要求系统支持多级的组网方式，支持派出所、分局、市局三级管理系统，实现全网视频、音频、报警信息共享。一方面要做到事件即时处理，另一方面也要给城市管理职能部门保留数据信息，做好后期存档工作。城市治安视频监控系统要充分体现智能化的后台管理，通过后端的智能化管理，即可实现对全系统的管理与配置；轻松实现视频信息的浏览、录制、查询；以及各种资源的有效应用参数配置。



CSVision城市治安监控系统是一套从前端的视频传输及后端的视频管理整套解决系统，同时能够与现有的CCTV系统进行整合。

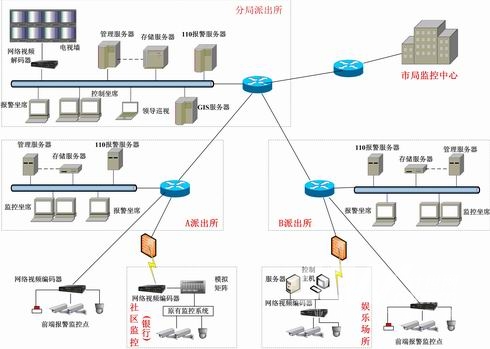

组网设计

CSVision城市治安视频监控系统通过联网，可实现派出所、分局、市局主管人员浏览所辖片区的安全情况，当有报警发生时，在各个监控中心通过各种联动报警实现手段，使各级管理人员能及时处理报警信息。同时CSVision系统可联动110指挥中心，出现警情，110及时出警。

CSVision专业级大型多级分布式视频监控系统可支持单台服务器可以支持128路实时录像与400路转发。整个系统兼具设备自动查找与巡检、图像智化化分析与快照检索、云镜控制与远程管理、个性化浏览与多级地图等功能，良好的多叉树多级树级架构，能够保障系统安全有效的运行，合乎目前国内市场的用户使用习惯及国际监控发展方向，CSVision尤其在巡视组轮询、快速检索、个性化浏览、多级电子地图处理等方面拥有更先进的理念和更先知的技术手段。



前端音视频采集点

根据每个城市网络环境的限制和各城市监控点不集中的原因， CSV系列网络视频服务器可以支持不同的网络接入。

报警与监控接入

建立专业报警监控服务中心。将类似于传感器等各种报警设备接入到网络视频编码器中。

1) 通过网络视频编码器将报警信号传回到各级监控中心；

2) 监控中心通过视音频联动实现警报信息的处理报警；

3) 通过系统查询可以检索事件发生记录。

4) 通过自动巡检方式，掌握各系统运行状态。

派出所、分局、市局视频监控中心

CSVision系统根据派出所、分局、市局的不同职责权限，服务器管理器进行分级联网管理模式。城市治安视频监控采用的三级的组网方式，派出所作为第一级监控单元，负责管理其下所有的前端监控点，分局作为网络中的第二级监控单元，负责其下的各个派出所及派出所负责的前端监控点，同时通过音频设备可以实现分局与派出所、分局与最前端监控场所进行音频对话。以此类推，形成三层的网络通路，把音频、视频、警报信息通过网络实时传输，完成城市视频监控的大型的、分布式的、多级的、统一的管理架构。

1) 派出所一级监控分中心

派出所辖区内各社区监控端的实时监控图像信息。通过图像监控系统避免误出警、误处理、误操作，通过图像监控报警联动功能，起到对突发事件及时报警和及时处理的作用。

2) 市分局二级监控分中心

CSVision系统的二级监控心设在各县、区公安分局指挥室，通过各种网络链路建立的辖区监控报警服务分中心,主要功能包括：



·负责本辖区的管理、控制、调度、协调、指挥中心。掌握本辖区社会动态和治安动态；

·管理本辖区内的派出所监控分中心；

·根据需要，可调用和控制本辖区任意一路前端监控报警信息，处理有关报警信息、视频信息；

·向一级监控中心上传所需的本辖区社会治安信息，接警处理结果；

·通过自动巡检方式，掌握各子系统工作状况、系统故障、设备在线率、储存记录等设备运行状态。

3) 市局三级监控中心

CSVision系统将市公安局指挥中心110报警台作为三级监控中心，作为整个城市的管理、控制、调度、协调、指挥中心。主要功能：



·处理各类报警信息、视频信息；

·掌握全市社会动态和治安动态；

·根据需要，可调用和控制全市各路报警信息与监控图像；

·连接公安厅和公安部报警监控系统；

·管理二级监控中心系统。

视频显示（clearcase/" target="_blank" >cc">PC机及监视器）



在城市治安视频监控中，后端图像的显示可以直接采用电脑显示屏，也可以能采用网络视频编码器进行解码还原后在电视器或监视器上进行显示。

系统功能

1) 监视功能：根据监控点的实际情况，提供全天候及全方位的画面监视功能。

2) 图像远程调节：系统通过矩阵的控制功能来操作前端活动云台的运动方向，摄像机的焦距及景深来达到最佳的监控效果。

3) 音视频存储功能：可以通过录像计划对音视频信息进行记录，可采用硬盘、磁盘阵列多种存储介质，有本地和远程两种存储方式。

4) 日志信息查询：通过查询此日志了解与分析系统运行情况。

5) 图像传输功能：利用网络视频服务器压缩编码后，将模拟音、视信号转换成数字信号通过以太网络把数据传送到远程用户，实现网络内计算机的远程观看。

6) 录像播放器：根据对画质或对时间的不同需求选择VCD、SVCD、DVD选择存储，依据录像时间、地点、企业信息、等各种关键字进行综合查询、检索，查询后可以实时显示录像资料，对于其中的图像可以单帧存储以便于做进一步的分析处理。

7) 图像联网功能：系统通过城市综合治安系统也可以进行图像的联网传输，各级目录管理中心内安装各分级CSVision远程网络视频监控系统，在实时观看的同时还可调用远程目录管理中心的录像资料。。

8) 配置管理：系统配置包括：设备参数、摄像机管理、录像计划、报警计划、用户权限等，方便系统进行维护与管理。

关键技术

强大的分布式架构、多级联网； 合理的网络流量分配与控制；系统冗余与备份；高安全性的C/S模式的应用；双码流录像；流式录像回放；用户权限分级管理；分布式的存储管理；实时报警。

强大的心跳管理：CSVision具有大型视频监控系统不可或缺的心跳管理模块。通过心跳管理，系统可以实现对设备、客户端和分布式中央管理服务器工作上下文的监测。真正实现系统自诊断、故障切换、故障弱化。 可为用户定制开发其它功能模块，提供自主开发的OCX控件与DLL动态链接库，实现与第三方系统的无缝集成。

系统兼容性

CSVision城市治安视频监控系统系统具有高兼容性，任何品牌的球机及摄像机都可以接入到网络视频编码器中，把采集到的视频信息通过网络进行传输。可集成GIS系统、商业中心POS机系统、第二代身份证识别系统、门禁应用系统等。良好的系统架构，可以为用户良身定制，实现数据与的关联与整合。
