华南资讯出入境系统方案

发表于：2007-06-09来源：作者：点击数：标签：

一．安腾系统描述 1.1 安腾体系结构(EPIC)描述 Itanium架构的设计实现基于如下的原则，使得IPF系列处理器不但能够实现持续高性能，而且具有随着技术发展进一步提高性能的潜力： ?支持显性并行指令计算(EPIC)； ?提供一系列有利于增强指令级并行的特性； ?提

一．安腾系统描述

1.1 安腾体系结构(EPIC)描述

Itanium架构的设计实现基于如下的原则，使得IPF系列处理器不但能够实现持续高性能，而且具有随着技术发展进一步提

高性能的潜力：

? 支持显性并行指令计算(EPIC)；

? 提供一系列有利于增强指令级并行的特性；

? 提供完全的开放性，运行clearcase/" target="_blank" >cc">Windows和Linux 等开放操作系统、支持一切OEM厂商进行应用开发，平等地面向整个计算机产业界；

? 把重点放在提高应用软件实际运行的性能，不但具有高基准测试指标，而且具有高实际应用性能，重点放在后者；

? 面向广泛范围的高端应用，适合于从事务处理、数据处理、网络通信到高性能技术计算广泛类型的高端应用；

EPIC 架构的基本设计思想和优势

新兴的EPIC架构是一种革命性的新型处理器架构。它不仅仅提供64位处理能力、更重要的是在吸取RISC发展经验教训基础上、为提高处理器并行处理能力开辟了新的道路。它的基本设计思想是：

(1) EPIC架构采用显性并行机制，利用编译程序把程序员利用串行语义编写的源程序、转换成一系列可并行执行的记录，并提供必要字长和芯片资源记录编译程序所产生的并行信息，从而利用编译程序和处理器协同能力来提高指令并行度。EPIC架构处理器硬件的任务只是反演编译程序所产生的可并行执行记录，所有发现并行的任务全部由编译程序来完成；

(2) 在此基础上简化芯片逻辑结构，为提高主频和性能开辟道路。在工程上有一条基本原则，设计不是越复杂越好，而是越简捷越好。

(3) 提供大量的资源来实现EPIC，包括存储编译程序提供的信息以及提高并行计算效率所需的处理单元、缓存和其他资源。

1.2 运行在安腾上的操作系统的描述

安腾是全世界唯一可以同时运行UNIX,Linux,Windows三种操作系统的平台，使用了安腾平台，用户可以有更大的选择空间。

二．出入境系统描述

2.1 系统功能描述

出入境管理信息系统是华讯科技结合多年的软件开发经验，在公安部门及公安战线服务多年的专业人员的大力支持和配合下，成功开发出来的。系统利用先进的计算机技术，对出入境业务进行规范化、法制化管理，实现办公自动化，为社会提供主动、优质、高效的出入境业务服务。

系统在技术上充分保证了跨多网络平台之间的无缝连接；多操作平台之间的透明、平滑移植，增强了与其它公安办案支持系统的信息共享功能。系统对原来的业务模式按照发展需要进行了合理科学的改进和完善，严格材料交接手续，加强出入境资格、材料、手续等的审核监管力度，同时增强全局监督控制或业务把关的能力。

系统的设计严格遵照公安部颁发的相关标准进行，档案管理方式、表格的设计均按照标准格式进行设计，完全符合公安系统内部对各种表格、统计数据的需要，随时提供统计资料，大大提高警务工作效率。

2.2系统主要功能特点：

充分利用现代计算机通讯技术，按照“业务流程式管理模式”和“集中式管理”相统一的原则，将因私出境业务管理纳入计算机自动管理/监控；（如：前台受理、审核、审批、制证及收费发证等业务流程完全通过计算机交接控制，保证出入境业务处理规范、高效，具有较高的安全保密性；实现各种模块的合理组合归并，各环节分别授权，完全符合各个部门现有管理模式。）

系统全面监控：业务领导通过系统可以监控整个出入境业务进展情况及处理的细节，全盘控制业务申请、审批工作的全过程；

自动警示、支持功能：自动报警、证件到期预报、历史资料自动查找、查控到期自动撤控、自动提示处罚法规依据和处理程序等；

外管系统采用以“管理入境人员为核心”的设计思想，把入境人员的住宿登记（包括旅业和派出所进行的散居登记等）、签证、证件管理、涉外案件、涉外单位等信息统一管理起来，形成一个从派出所到市局综合采集数据的信息管理模式。通过系统可以得到每一个入境人员最新的动态活动档案，并通过外事民警和外管员形成一个社会化的外管网络，方便外管工作的管理，提高管理质量；

外接公安办案支持系统，如应急指挥中心、上一级公安网等；

材料、数据严格统一，授权明确，操作人员仅可以了解到工作职责范围内的材料和数据。

系统还具有操作简单、功能完善的特点。最突出的特色是系统自身具有极强的灵活性和可扩展性，系统拥有一个功能强大而灵活的系统维护模块，针对出入境业务流程的复杂性其内置众多小模块。这些模块功能各异、设计灵活、结构紧凑，综合利用它们的这些功能特点可在根本上解决长期困绕用户的一大难题-----系统维护问题。

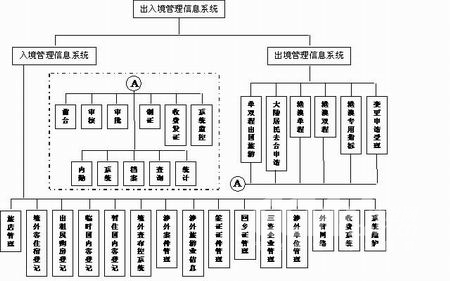

2.3系统功能结构图：

2.4 系统设计特点：

1．出入境管理规范、法制化

? 规范操作手续和操作流程

? 提供在线业务指导

2．开放性、灵活性

? 作为整个公安系统解决方案的一部分，便于信息共享，提高整体作战能力

? 根据授权，功能模块可以任意组合

3．加强窗口建设，方便人民群众

? 提供语音电话、传真、触摸屏、web网络等多种查询、咨询方式

4．加强审批把关能力

? 充分利用网络，严格查重、查控

? 网络化数据，打击假材料

5．严格控制、管理

? 为领导提供全局、细致的监控手段

? 各类证件一生全流程严格控制

6．高可靠性、可移植性

? 系统的运行不受操作系统的限制

? 可实现多种数据库的移植和无缝联接

7．系统易学易用

? 系统的数据录入/查询界面与用户原始数据采集表完全一致

? 操作简单，容易上手

8．系统具有较高的安全性

? 系统使用了DES加密算法来加密登录口令和数据传送文件

? 港澳证件签注号进行了加密处理

9．系统具有较高的自定义功能

? 证件打印格式的自定义

? 业务处理流程环节的自定义

? 数据录入界面颜色的自定义

10．任意组合的领导决策数据统计分析

? 字段的组合方式任意

? 为领导的决策分析提供支持

三．出入境系统对硬件平台系统的要求

3.1性能要求

经测试，rx2600可以满足出入境系统的性能要求，且rx2600的启动速度明显比其它系统的启动速度快。

3.2存储要求

系统由多个功能模块组成，需要存储大量的数据，大约有2－3T的数据量。

3.3 系统扩展能力要求

不需要很大的扩展性，2路的rx2600可以满足要求。

3.4 集群要求

出入境系统对高可用性要求较高，需要双机集群来保证出入境系统的不间断运行。

3.5 备份要求

出入境系统的数据有效性在50年以上，需要长期保存，所以对于一些不常用的数据需要采用带库备份的方式，一方面保证了数据的可用性，一方面降低了备份的成本。

四．出入境系统涉及的软件

4.1 数据库

系统支持所有主要的关系数据库，包括：

? Oracle

? IBM DB2

? Microsoft SQL Server

? Sybase

? Informix

4.2操作系统

支持服务器平台

? Windows NT,Windows 2000

? IBM AIX

? HP UNIX

? Sun Solaris

五．系统方案描述

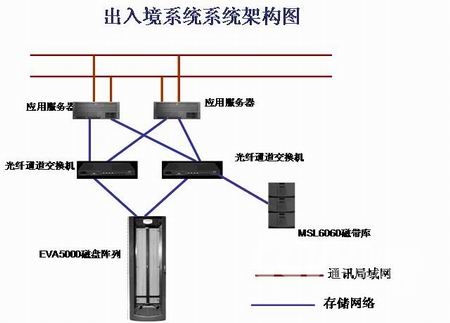

系统方案架构图

5.1 惠普建议采用的服务器方案

配置两台动能rx2600服务器，做成高可用性集群，利用MC/ServiceGuard高可用性集群软件来管理rx2600，提高系统的可用性，其中一台主机用来运行出入境系统，另外一台服务器做备份，当主服务器出现故障，出入境系统自动切换到备份服务器运行。

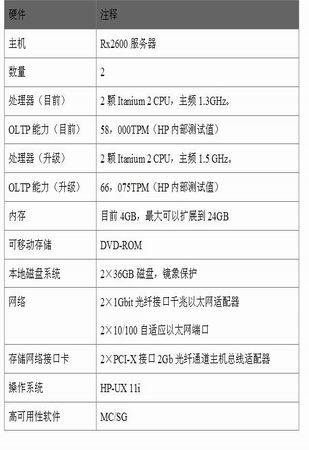

建议的配置如下：

5.2 惠普建议采用的存储方案

采用一台EVA5000虚拟化磁盘阵列来存储出入境系统的日常数据，配上两台8口的交换机提高可用性，组成一个高可用性的SAN存储网络。

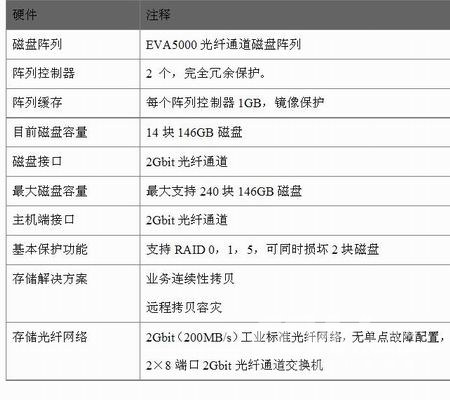

建议的配置如下：

5.3 惠普建议采用的备份方案

采用一台MSL6060来备份不常用的出入境系统数据，带库通过交换机连到SAN，通过Data Protector做Lan-free的备份。

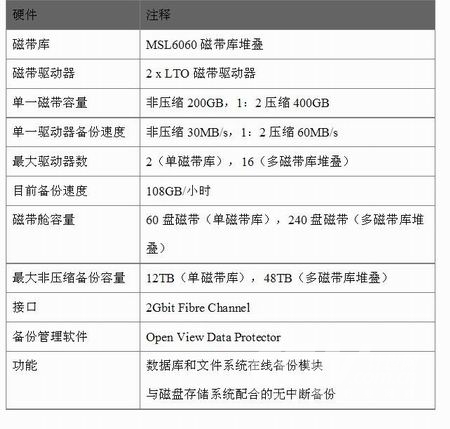

建议的配置如下：

六．竞争分析

6.1 IBM

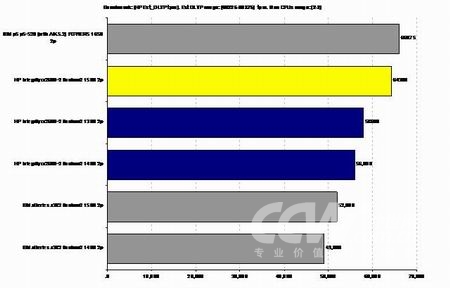

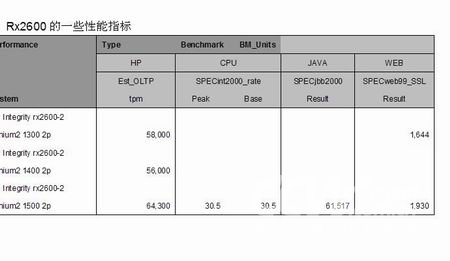

rx2600-的tpc-c值和运行了AIX 5.2 ibm p5-520类似，rx2600的优势在与它是一个开放的系统，具有工业标准的体系结构，有3种业界主流操作系统供用户选择，安腾体系结构的性能扩展空间远大于RISC系统，具体请参考第七章－安腾的前景。

七．安腾的前景

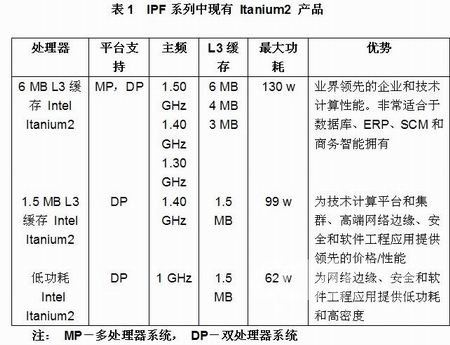

IPF 处理器系列当前的产品

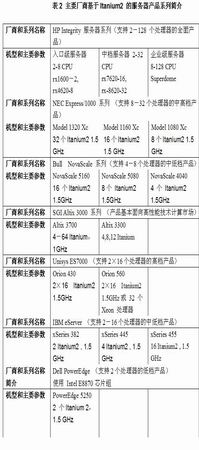

IPF系列当前包含三款Itanium2 产品。它们都各有特点、优势和面向的市场领域，构成具有广宽应用面和市场覆盖面的完整Itanium2产品线。同时它们又是硬软件完全兼容的，为IHV和ISV以及广大用户提供很大选择灵活性，使得IPF系列现阶段的Itanium2 产品线牢牢占领全面领先于RISC和其他架构处理器的地位。

基于IPF系统的发展

新兴的基于Itanium2 处理器的服务器具有最强大的生命力。目前已经有40多家IHV厂商提供基于IPF的服务器产品，9家最大RISC厂商已经有8家支持IPF，包括HP、IBM、SGI、NEC、Unisys、Bull 、Dell 等许多著名的厂商，使IPF 成为事实上的64位工业标准架构。

其中，HP基于IPF产品系列显然最齐全：HP不仅通过支持双CPU的mx2模块、把服务器支持的CPU数量扩大到128 个。HP还提供基于IPF的工作站和集群产品。目前，国内外基于IPF服务器和工作站品种正在迅速增加、档次也在快速提高。

全面领先的性能

IPF上市3年间，处理器的性能增长了7倍，增长速度是摩尔定律预示规律的2倍。

Itanium 不仅基准测试指标领先，装备系统后实际应用性能指标也超过同档次的64位RISC处理器，充分显示了EPIC架构的优越性。以HP的Integrity服务器为例，实际应用和测试结果表明，HP创新的系统设计和芯片组技术与Itanium2 领先的性能相结合，使得HP Integrity 系列各个档次服务器系统的在线事务处理、数据仓库、Web、Java和SAP等重要的实际应用指标也都领先于其他厂商基于任何处理器的同档次产品，充分显示了Itanium2 领先的应用性能以及装备各个档次系统的能力。

生态系统建设

在生态系统建设方面，传统的基于“操作系统＋计算机语言和开发工具”或者基于“操作系统＋中间件”的生态系统架构已经逐步为基于 “操作系统＋系统基础件＋业务基础件”架构所取代。Intel 目前正与近300家国内外厂商共同构建基于各种IPF的“应用生态系统”。应用生态系统是由以IPF处理器为动力核心的硬件设备为基础，通过各种操作系统为用户建立完整的软件开发和运行平台，在此平台上软件开发商可以为终端用户提供各种工具和应用方案。其中，HP与Microsoft，Oracle，BEA等领先厂商合作在工业标准的Integrity服务器平台上所有操作系统下，提供先进和功能强大的编译语言、开发工具、系统基础件和业务基础件，建立了完整的生态系统，大大提供了广大ISV和用户在Integrity所有操作环境中应用开发的效率、提高了IPF的通用性，为基于IPF产品在企业中推广应用创造了有利的条件、促进了IPF成为支持高端应用的主流平台。

丰富的解决方案和应用软件

64位RISC在10余年中积累了大量的解决方案和应用软件，确保了基于64位RISC处理器的服务器在几乎一切领域中的应用。基于IPF服务器问世之初，解决方案和应用软件太少，成为阻碍其推广应用的主要障碍之一。随着IPF的发展，目前全球已经有500 多家ISV被吸引到IPF平台上进行应用开发和软件移植。IPF平台上应用软件数量也已经超过2000个，满足了当前最紧迫的应用需求。IPF平台上解决方案阵容也已经初具规模。以HP的Integrity系列为例， HP在Integrity平台上提供包括CRM、BI、ERP、SCM和HPTC等跨行业的解决方案以及面向金融、电信、制造等许多具体行业的解决方案，推动IPF的广泛应用。

高效的推广应用机构

为了帮助ISV和企业用户克服应用开发和软件移植的困难，HP与Intel合作、共同投入巨资，在全球建立了三个解决方案中心：Cupertino解决方案中心、Grenoble解决方案中心和上海解决方案中心，帮助广大ISV、SI和用户进一步了解基于IPF硬软件系统和现有的解决方案以及开发工具，支持他们把现有的解决方案移植到IPF平台上、或者在这一平台上开发新的解决方案和应用软件。此外，HP还在北京、上海和成都等地设立了多个解决方案和体验中心，承担类似的任务。例如，HP Intel上海解决方案中心位于上海外滩中心，拥有强大的基础设施、齐全和先进的硬软件设备和前沿的技术，提供进行各种模式应用开发的完美环境；拥有多名技术专家，具备应用开发、解决方案设计、性能优化等技术能力，以及丰富的行业和跨行业解决方案经验；这一解决方案中心已经帮助100多个ISV合作伙伴、开发了150多个各种规模、各个领域的解决方案，有力地推动IPF在国内的应用。

IPF市场初具规模

随着生态系统建设和应用软件的发展，基于IPF的服务器和工作站应用日益普及，不仅已经在高性能技术计算等领域占有重要地位，而且逐步推进到广阔的企业应用领域。多个基于Itanium2 的集群进入了TOP 500 行列，许多财富500的跨国公司也开始采用基于IPF的系统。Itanium2 处理器市场也已经初具规模。根据IDC的统计和预测，2004 年Itanium2 芯片的销售量达到10万片，2005 年将达到30万片。第一个64位RISC处理器Alpha系列从1992年上市到2001年每年销售量仅为25万片。IPF 以4年时间市场规模即超过Alpha。

IPF处理器系列的未来发展

事实证明，Intel和HP以及许多其它公司不仅不会改变其支持IPF的总体战略，而且必将更加积极地执行这一战略。当前，Intel正与HP等领先厂商合作一方面坚持既定的推动IPF成为高端应用主流平台的战略，另一方面有针对性解决IPF问世几年来面临的问题，推动IPF向前发展。这些工作都已经取得了明显的成效，使人们进一步看清了IPF的锦绣前程。

IPF 产品的未来发展

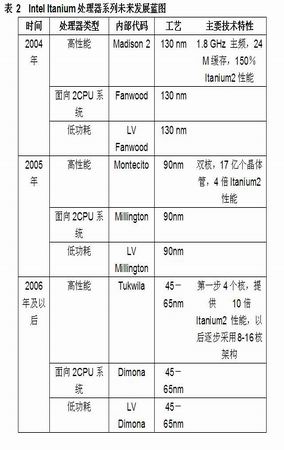

IPF将是一个有25年以上设计寿命的产品系列，具有广阔的发展前途。Intel 已经为推动IPF发展制订了明确的蓝图，继续巩固和发展IPF 系列处理器性能和性价比领先于RISC处理器的优势。

通过这一发展蓝图，可以清晰地看到Intel对IPF坚强承诺，Intel今后将继续坚持两条腿走路的战略：一方面继续采用尖端的处理器新技术、扩大IPF性能领先优势；另一方面继续发展面向2路低端应用、高性价比和低功耗IPF处理器，扩大批量和市场覆盖面：

IPF 的应用推广

Intel 和HP在发明EPIC架构的Itanium时就已经清楚地看到：要使得IPF取代64位RISC成为支持高端应用的主流平台关键在于推广应用。从发展趋势看，Intel在推广IPF应用的主要战略将是与HP等领先厂商合作在IPF平台上构建“应用生态系统”、“关键任务企业应用开发和运行环境”、“支持软件移植和互操作性”，为ISV和用户在IPF平台上进行应用开发提供与64位RISC相比美的理想环境，同时采取有力措施帮助ISV和广大用户加速他们的应用开发。这一战略必将取得更加显著的成果；

? 生态环境日趋丰富和完善：IPF平台上生态系统建设将出现更多的创新技术和成果。例如，HP最近宣布推出Linux 参考架构，在运行Linux的IPF系统上建立基于商品化和开放源软件的成套开发和运行生态系统，允许ISV和企业用户以更高效率、更低投入在IPF平台上开发Linux软件；

? 更可靠和先进的应用开发和运行环境：在HP等厂商努力下在IPF上已经建成了可以与UNIX比美的应用软件开发和运行环境。这将进一步推动IPF应用于支持最高端关键任务企业应用；今后，人们必将看到更多的基于IPF系统象过去的主机、今天的UNIX服务器一样主宰财富500强企业的数据中心；

? 更丰富的应用软件：到2004年底IPF平台上应用软件数量将超过2000个，这一数量还将继续增加；

? 解决方案建设前途无量：Intel和HP启动的一系列开发计划进一步发挥效益，促使解决方案数量快速增加。例如，第一批加入飞天计划的30家ISV全部获得了由HP颁发的认证资格证书，第二批合作伙伴又已经与HP 签约，所开发的解决方案将覆盖了电信、金融、制造、教育等主流行业；

? 更全面的应用：IPF将从供后端（如数据库及商业智能）使用的服务器为主，下一步进入中层企业应用，如ERP与SCM等，形成覆盖企业应用所有层次的全面应用势态；

IPF的市场拓展

在市场方面，Intel总体计划是把Itanium发展分三阶段，第一阶段是2001至2002年，取得领导地位；第二阶段为2004至2006年要在营业收入规模超过RISC处理器；而2007年之后，Itanium 2则将以相同的价格提供Xeon两倍的性能。这一计划正在得到越来越多的硬软件厂商的响应，必将推动IPF市场的发展：HP继把基于IPF的Superdome的CPU上限扩展到128 个后，还将推出基于IPF的刀片服务器和新的集群产品，体现了HP对IPF的坚决支持和坚定信念；NEC将推出基于IPF的主机系统；Dell 也宣布推出4CPU的PowerEdge 7250服务器。我们可以设想到2007年IPF的性能将遥遥领先于64位RISC处理器，将实现以相同价格提供两倍于Xeon性能的空前性价比，生态系统和运行环境建设将更加完善，成功实例数量将与日俱增，IPF市场前景必将是十分光明的！

八．系统所采用的硬件和软件产品介绍

8.1 rx2600介绍

2路HP Integrity rx2600 Server配备含6M三级高速缓存的1.5 GHz Intel Itanium 2处理器，或者含3M三级高速缓存的1.3 GHz Intel Itanium 2处理器以及高达24 GB的内存，能够帮助您提高性能、改进业务流程、更有效地管理您的IT。HP Integrity rx2600 Server能够使进行技术计算的用户处理更多的模拟数据、进行更深入的分析、更快地运行复杂模型，而且还能通过优化性能提供高品质图像。而进行商业计算的用户在运行其应用程序时会发现，其性能更高，但成本和复杂性却更低。

基于Itanium系统的丰富经验与惠普作为合作开发者的远见卓识，不但打造出了惠普可扩展处理器芯片组zx1, 而且将惠普系统性能提升到了一个新高。惠普开发的zx1 芯片组能够通过降低内存延迟并提高内存与I/O子系统的可扩展性，充分展现Intel Itanium 2处理器的强大动力。基于Itanium 2的HP Integrity 服务器使用HP zx1芯片组，实现了行业领先的性能和内存的可扩展性。

如果将rx2600 Server用于集群解决方案，可进一步增强 Itanium处理器和zx1芯片组的性能。由于每台HP Integrity rx2600服务器只有3.5英寸高(2U), 因此，将多台HP Integrity rx2600 Server进行集群之后，就可得到一个机架密度高、成本价格低并且性能空前的解决方案。集群可将诸如I/O、带宽、内存、海量存储以及计算容量等系统资源合并在一起。

rx2600集群解决方案还可确保数据的完整性，实现应用可用性的最大化，使计划维护时间降至最低程度。无论您选择HP-UX、Linux还是Windows, 惠普都会提供强大、灵活、高可用、且轻松管理的集群解决方案，以满足您的多种需求。

8.2 EVA5000介绍

HP StorageWorks企业虚拟阵列EVA5000是一个高性能、大容量以及高可用的“虚拟”RAID存储解决方案，它适合于高端企业级存储的应用，并且消除了采用传统架构的存储在时间、空间及成本方面的限制。

EVA5000可满足数据中心的关键任务的需求，它有效地提供了存储的利用率及可扩展性，并满足了应用程序对事务处理I/O、MB数据传输速率的性能要求，以及对无缝的容量扩展、瞬时的数据复制及简化的存储管理的要求。

同时EVA5000还提供一个将硬件和服务捆绑成一个单一部件编号的增强性服务，从而加快对EVA的部署，为客户提供一个坚实的存储平台。HP为客户提供一个全面的EVA硬件和软件产品服务解决方案，此方案包括基本服务解决方案(每个EVA所具有的基本服务水平)到关键服务(HP用于关键任务环境支持)等一系列方案。

企业虚拟阵列EVA5000由HP StorageWorks的VersaStor技术支持

它是HP StorageWorks Disk Array家族成熟的旗帜性产品。

HP SorageWorks EVA5000满足了应用程序对事务处理I/O、MB数据传输速率的性能要求，以及对无缝的容量扩展、瞬时的数据复制及简化的存储管理的要求。

最新信息

* 提供对更广泛的服务器的支持

* 支持介于EVA5000和EVA3000之间的

HP StorageWorks Continuous Access的同步及异步数据复制

* 提供更广泛的服务和支持选择，包括基本服务解决方案以及可选的主动服务解决方案和增强性的主动服务解决方案

* 在新的基本服务、主动服务和增强性的主动服务解决方案中，将EVA技术和服务完美地结合在一起

* 通过Critical Service for EVA提供关键存储环境任务

支持

主要特性与优点

* 管理：可管理较大的SAN配置，缩短管理时间，降低成本

* 性能：出众的自我调谐功能以较少的时间完成更多的任务，按需扩展容量，同时最大限度地减少数据管理的复杂性

* 控制器软件：出色的设计大大提高系统的性能和磁盘的使用率，同时使动态的存储扩展易如反掌

* 几乎即时的Snapclone: 可立即使用克隆复制，大大节省时间

* 几乎无需容量的快照(Vsnap): 节省用户的磁盘空间，提高磁盘的利用率

* 支持：使部署更加有效，并且实现主动服务，用于长时间维护一个稳定、高可用性的EVA

8.3 MSL6060介绍

HP StorageWorks MSL6000系列Ultrium (傲群)磁带库提供性能和投资保护。MSL系列Ultrium (傲群)磁带库可最大限度地发挥HP StorageWorks Ultrium (傲群)460磁带机的性能，灵活性无可匹敌。MSL系列Ultrium (傲群)磁带库可以通过级联装置，与其它MSL磁带库级联扩展至16个磁带机和240个插槽；一个磁带库可根据容量和技术的需要发展和变化。此外，通过直观的GUI控制面板和集成的远程web管理，轻松地管理MSL6000系列Ultrium (傲群)磁带库。

MSL6000系列Ultrium (傲群)磁带库采用5U和10U外形，提供同类产品中最高的存储密度。5U MSL6030 Ultrium (傲群)磁带库的最多支持两个Ultrium (傲群)460驱动器和30个磁带槽位。10U MSL6060 Ultrium (傲群)磁带库的最多支持高达四个Ultrium (傲群)460驱动器和60个磁带槽，并包含冗余电源。所有的MSL6000系列Ultrium (傲群)磁带库都提供可选的嵌入式光纤。

HP是业界首家在同一个磁带库中提供SCSI Ultra3的接口和热插拔驱动器的公司，再加上超乎寻常的可扩展性，使MSL 6000系列Ultrium (傲群)磁带库成为每个数据中心的理想选择。

新特性 * 提高性能：SCSI Ultra 3磁带库接口可以充分发挥HP StorageWorks Ultrium (傲群) 460驱动器的全部性能

* 自动开机：如果发生电源故障，允许用户选择磁带库是否自动重新启动

主要特性与优点 * 高性能：SCSI Ultra 3接口可最大限度地发挥Ultrium (傲群) 460驱动器的吞吐率

* 可扩展：多单元级联使磁带库可根据您的存储要求进行扩展

* 灵活：利用cPCI插槽，可以将MSL6000系列Ultrium (傲群) 磁带库配置为光纤通道或LVDS

* 可靠：磁带库提供始终如一的备份性能，并可自动更换磁带

* 可管理：便于用户使用的GUI控制面板和web界面使磁带库的管理变得十分轻松

* 结构紧凑：5U和I0U模块提供同类产品中最高的存储密度

* 经济合理：您只需选择目前需要的存储能力即可，更多的需要以后再扩展

* 发展：随着技术的进步，磁带机可以升级

* 兼容：MSL6000系列Ultrium (傲群) 磁带库可以兼容业界领先的服务器、操作系统和备份软件。

HP StorageWorks MSL6000系列Ultrium (傲群)磁带库

新特性 * 提高性能：SCSI Ultra 3磁带库接口可以充分发挥HP StorageWorks Ultrium (傲群) 460驱动器的全部性能

* 自动开机：如果发生电源故障，允许用户选择磁带库是否自动重新启动

主要特性与优点 * 高性能：SCSI Ultra 3接口可最大限度地发挥Ultrium (傲群) 460驱动器的吞吐率

* 可扩展：多单元级联使磁带库可根据您的存储要求进行扩展

* 灵活：利用cPCI插槽，可以将MSL6000系列Ultrium (傲群) 磁带库配置为光纤通道或LVDS

* 可靠：磁带库提供始终如一的备份性能，并可自动更换磁带

* 可管理：便于用户使用的GUI控制面板和web界面使磁带库的管理变得十分轻松

* 结构紧凑：5U和I0U模块提供同类产品中最高的存储密度

* 经济合理：您只需选择目前需要的存储能力即可，更多的需要以后再扩展

* 发展：随着技术的进步，磁带机可以升级

* 兼容：MSL6000系列Ultrium (傲群) 磁带库可以兼容业界领先的服务器、操作系统和备份软件。

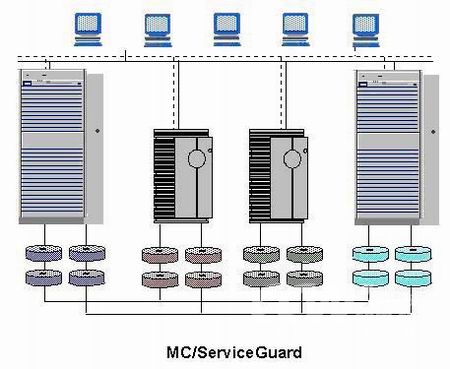

8.4 MC/ServiceGuard集群软件介绍

MC/ServiceGuard是一种基于应用可迁移的方法，多个通用系统通过网络相连，用SCSI或光纤通道总线连接需要物理共享的外存设备，但同时只有一台机器存取一个物理设备。系统间定时发送heartbeat信息，一旦对方系统故障，故障系统中的应用自动切换到备机上运行。MC/ServiceGuard是一个开放系统，对应用都是透明的。它可保护LAN出错，并透明地切换到本地空闲的网卡。

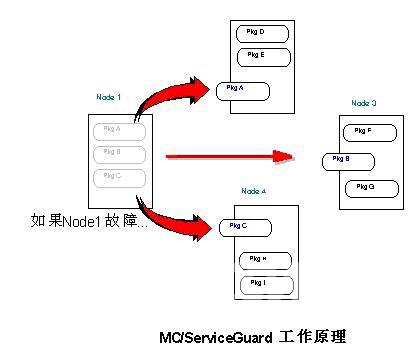

MC/ServiceGuard管理应用是以Package（应用包）为单位的，一个Package包括一个浮动的IP地址、若干应用和系统进程及应用所用的硬盘。不管应用包如何切换，应用为前端用户提高服务所对应的IP地址是固定的，这样保证应用切换对用户是透明的。Cluster系统中没有一台机器是空闲的，各自运行自己的应用，使系统的能力得到了充分的发挥。

MC/ServiceGuard除了减少非计划停机外，还能起到平衡负荷和减少计划停机的时间。当系统管理员发现某机系统负荷很高时，可以手工把应用包移到较空闲的机器上，提高系统整体的响应速度。有时需要系统维护，如软件的升级，有了MC/ServiceGuard后，可用循环升级的方法升级所有系统。当需要升级某台机器时，把其上运行的应用切换到其它机器上，该机就可进行正常的系统维护。

MC/ServiceGuard灵活地支持基于应用程序包的高可用解决方案，使系统负载均衡并易于扩展。MC/ServiceGuard监视程序监视每一个节点的状态，并且对出现的故障很快作出反应，使应用程序的停顿时间最小，MC/ServiceGuard将自动对下列部件的故障作出反应：

1，系统处理器

2，系统内存

3，局域网介质和网卡

4，系统进程

5，应用程序进程

采用MC/ServiceGuard，业务系统不会因为“单点故障”而停止服务。

为了进一步增强高可用性，HP使用的MC/ServiceGuard把多个服务器联结成了企业级集群(Enterprise Clusters)。HP的MC/ServiceGuard可在集群中对各部件进行监测。并自动给出关于部件故障的报告。当服务器偶尔出故障时MC/ServiceGuard便把应用及相关数据转移到集群中其它服务器上。集群中的所有节点均能自动地运行各应用，因而是不必专门配置闲置的备用服务器，从而避免了耗费成本的缺点。而且，MC/ServiceGuard还具有一系列的单系统高可用性特性，例如盒内LAN板卡跨越故障能力及应用系统快速重新启动能力等等。此外，由于与过程资源管理工具（Process Resource Manager）实现了紧密的集成，因而，在企业级集群系统中的某一服务器发生了故障之后仍可对每项应用的响应时间提供精确的控制。

此外，HP的事件监督服务工具EMS(EventMonitoringService）在全网络提供了单部件级的监测能力，把单系统高可用性及多系统高可用性合并了起来。

MC/ServiceGuard群集提供高可用性、配置灵活性、数据完整性

为更好满足数据中心对可用性、灵活性和可伸缩性的要求，HP已经推出一种强大的群集结构，将多台计算机组合为一个实体。称为“企业群集”。企业群集节点采用松连接方式，分别保持其自身的处理器、内存和操作系统。特殊通信协议和系统进程，将节点连接在一起，使其相互操作，以便为支持关键任务应用提供卓越的可用性和灵活性。

企业群集格守开放系统的原则。没有强制销售商和需要大量开发投资的专用应用编程接口（API）。多数应用程序均可运行于企业群集之上，根本不必修改。创建群集仅需标准硬件元件，如SCSI磁盘、光纤通道、FDDI和以太局域网（LAN）。

企业群集提供了一种效益高的灵活结构，符合商务UNIX市场的严格要求。

(1)、HP MC/ServiceGuard所提供的高可用性

HP 多机种/ServiceGuard（MC/ServiceGuard）是一项专用设备，保护关键任务应用不出现各种硬件或软件故障。采用MC/ServiceGuard，最多可将16个节点（系统）组织成企业群集，为LAN连接的客户机提供高可用性应用服务。

HP MC/ServiceGuard监视各节点的健康性并迅速响应故障，达到缩短或消除应用故障停机的目的。MC/ServiceGuard能够自动检测和响应如下元件故障：

6，系统处理器

7，系统内存

8，局域网介质和网卡

9，系统进程

10，应用程序进程

采用事件监视服务（EMS解决方案），HP MC/ServiceGuard还可响应其它各种元件如磁盘的故障或阈值。

以高可用性为主要设计目标，HP MC/ServiceGuard群集的每一个单点都不能出现故障—镜象数据磁盘，采用多局域网。

应用软件包采用HP MC/ServiceGuard，支持应用所需的应用服务和所有资源，必须捆绑在一起，称为应用软件包。应用软件包是企业群集内可以管理和移动的基本单位。应用软件包简化了高可用性服务的创建和管理，为工作负荷的平衡提供了卓越的灵活性。

HP MC/ServiceGuard是HP关键任务解决方案中的一个关键元件。将继续成为HP的五九目标：提供有效时间99.999%的端对端可用性解决方案的5分钟观点—停机时间只有5分钟。

在企业服务器内，HP MC/ServiceGuard监视硬件和软件部件，检测故障，通过及时分配新的资源，支持关键任务应用。检查故障和恢复应用服务的进程，全部自动—无需操作人员的参与。

HP MC/ServiceGuard为LAN适配器故障恢复提供的时间极快，一般在几秒钟之内。对于需要将应用转换到其它节点的故障，恢复时间不定，取决于应用正在使用的软件服务。例如，正在使用日志工具的数据库应用软件，在恢复进程中需要执行交易重算。执行该项交易重算所需的时间，是恢复应用总时间的一部分。在30秒钟内，MC/ServiceGuard将在其它节点上，检测节点故障，重新配置群集并开始执行应用软件包启动脚本。

在企业群集内容易移动应用软件包的能力，为系统维护活动，如硬件或软件升级，提供了卓越的可用性。采用简单的操作命令，便可在节点之间移动应用软件包，在其它节点继续支持关键应用的同时，在群集的节点之一上完成定期维护。当维护完成后，该节点重新加入群集并恢复应用软件包的正常工作负荷。在群集内滚动升级操作系统时，也采用同样的方法。

HP MC/ServiceGuard为企业群集提供的保护，超越了单节点故障。采用动态法定数目，HP MC/ServiceGuard可以度过多个节点故障，保持对关键任务应用的保护。应用软件包可由群集中的所有节点支持，使其能够移动到其它多个节点上。因此，它所提供的保护水平，超越了其它基于UNIX的高可用性解决方案。

(2)、灵活性

HP MC/ServiceGuard在设计上，使企业群集中的配置具有最高灵活性。群集最多可由16个HP 9000企业服务器节点构成。节点可以全为SMP节点，全为单处理器节点或任意SMP和单处理器组合的节点。在系统选择和群集配置中的这种巨大灵活性，可以保护用户在现有系统中的投资，使各节点的处理能力符合各应用服务的具体要求。

HP MC/ServiceGuard最新联机重新配置能力，可使用户在群集运行中，修改群集配置。采用最新联机包功能，MC/ServiceGuard可使您在群集和其它包继续运行的同时，添加或删除一个应用软件包，修改包的属性，甚至修改整个包。这种新型联机配置能力，还包括联机添加或取消一个节点。

HP MC/ServiceGuard可配置为两种不同的恢复战略：活动—活动和活动—待机。在活动—活动配置中，每个节点至少运行一个应用软件包，为其它节点上的一个或多个其它应用软件包提供备份服务。在活动—活动配置中，没有闲置系统，从而提高了群集内节点的总体利用水平。

另外，HP MC/ServiceGuard还可使节点配置为活动—待机配置。从而，当主系统出现故障后，使所有待机节点的处理能力分配给应用软件包。

待机节点可用于将应用软件包从主节点转移后而终止的非关键性活动。活动—待机配置保证，故障恢复后关键应用的响应时间不会下降。为降低总运行成本，HP MC/ServiceGuard群集在配置上，在最多15个活动服务器中，可用一个或多个冗余服务器。

HP提供了适合不同级别灾害保护要求的各种解决方案，包括多址弹性解决方案，如HP Campus Clusters。HP Campus Clusters将 MC/ServiceGuard与光纤通道大容量存储设备相结合。使单企业群集中的服务器，可以驻留在其它数据中心（最远10公里），快速检测和响应各种潜在故障，因此出现灾害后，可在远程地址上继续工作。

HP MC/ServiceGuard还与EMC的SRDF（对称远程数据工具）存储解决方案进行了集成，为相距40公里的群集环境，提供了减灾解决方案HP MetroCluster。

HP MC/ServiceGuard为在节点出现故障后平衡群集中的工作负荷，提供了强大而灵活的机制。单节点中的每个应用软件包可移动到不同节点，将一个节点中的工作负荷分配到群集中可以使用的节点中。例如，配置拥有4个节点的群集，每个节点运行3个应用软件包。如果一个节点出现故障，在该节点上运行的每个应用软件包，均可移动到其它节点。从而，将故障节点上的工作负荷在群集中的所有其它节点之间进行分配，缩小了对群集内其它应用性能的影响。

HP MC/ServiceGuard群集工作负荷平衡，通过选项轮换待机和自动故障恢复功能，得到进一步提高，增强群集配置的灵活性。配置轮换待机功能后，所有节点均可用作群集的待机系统。例如，在一个4节点群集环境中，如果第一个节点出现故障，HP MC/ServiceGuard会将其中的应用软件包移动到待机节点（即，其它三个节点之一）。当第一个节点恢复并重新接入群集后，HP MC/ServiceGuard自动将第一个节点分配为新的待机节点。

配置自动故障恢复功能后，当应用恢复并重新接入群集时，应用将自动移回主节点。例如，在一个4节点环境中，一旦第一个节点出现故障，HP MC/ServiceGuard会将其中的应用软件包移动到缺省待机节点（例如，第4个节点）。当第一个节点重新接入后，从节点1移动到节点4的应用软件包，将自动返回节点1，因此节点4仍为待机节点。在待机和自动故障恢复之间的轮换，可以是预先分别配置的应用软件包。

这种移动应用软件包的能力，甚至在没有故障时，也能平衡群集中的工作负荷。例如，如果一个应用软件的要求提高，如高峰处理期出现的情况，只需简单操作命令，便可将该节点上的其它应用软件包，移动到群集中的其它节点，从而缓解主节点的处理能力，满足处理量增长的要求。将工作负荷在企业群集各节点中的工作负荷进行调配，可用HP的选项产品Process Resource Manager（进程资源管理器），进一步重新定义。

采用HP MC/ServiceGuard，所有主要功能，均可透明于企业群集上运行的应用软件。开发者不必学习新的API或修改应用代码，便可实现高可用性。模板文件使HP MC/ServiceGuard便于创建应用软件包及其相关控制脚本。

(3)、保护数据的完整性

在企业群集内部，HP MC/ServiceGuard不仅使应用软件具有高可用性—而且采取了附加步骤，保护数据的完整性。当应用软件包从故障节点移出时，群集中的其它节点进行互操作，确保故障节点不会危害应用数据的完整性。各节点均知道群集中的其它节点和每个节点上分配的分配的软件包。若某一节点出现故障，其它节点将把该节点排除在群集之外，防止其存取数据磁盘。这一重要能力可防止挂起的节点或故障后自动重新引导的节点，意外（和错误）地写入实质上由群集内其它节点负责的数据（该解决方案称为“分脑”术）。没有这一坚实保证，数据的完整性将因多个节点同时存取一个磁盘而受到损害。

采用HP MC/ServiceGuard创建的企业群集，为支持关键任务应用软件提供了强大的基础。为使可用性达到最佳化，所支持的企业群集和处理环境必须从上到下设计，以提高可用性：在群集的构造上，必须消除单点故障，必须采用系统管理工具，必须注重环境因素，如电源故障。

(4)、为进一步提高整体的可用性、灵活性和管理关键任务环境的简便性，HP积极主张采用其它产品和服务，包括：

?HP MirrorDisk/UX

?HP Journaled File System（JFS日志文件系统），与HP-UX捆绑在一起

?HP OnLineJFS

?RAID磁盘子系统

?高可用性存储器

?HP PowerTrust不间断电源（UPS）

?HP进程资源管理器

?HP OpenView IT/O

?HP OpenView AdminCenter

?商务连续性支持（HP支持服务）

?可用性管理服务（HP咨询）

?灾害计划服务（HP咨询）

?HP MC/ServiceGuard NFS工具箱

?企业群集管理工具箱
