　　在X3D场景空间中，为了能够让浏览者方便地控制自己的观察位置和角度，X3D提供了视点节点Viewpoint。同时为了能以不同方式来浏览，X3D提供了NavigationInfo导航节点。

　　下面就来介绍这两个节点的使用。

　　一、Viewpoint节点

　　Viewpoint节点指明了一个X3D场景空间中的观察位置和视角方向，其主要属性如下表如下：

属性	含义	默认值	使用说明
description	视点的文字描述	--	指定的视点描述文字将出现在其快捷菜单上
position	视点位置	0 0 10	指定观察者所在的空间位置
orientation	视点方向	0 0 1 0	前3个值是空间坐标点，该点和原点相连的线为方向轴，第4个值为旋转角度（以弧度为单位）
fieldOfView	变焦角度	0.785398	单位是弧度，取值范围0~3.14159，小的角度相当于长镜头， 大的角度相当于广角镜头。
jump	是否为跳转	True	立刻转换到这个镜头设置 (jump值为True)， 或平滑的动态转换到这个镜头(jump值为False)。该属性可能不起作用
centerOfRotation	旋转中心位置	0 0 0	当导航为"EXAMINE"方式时，该点为转动中心

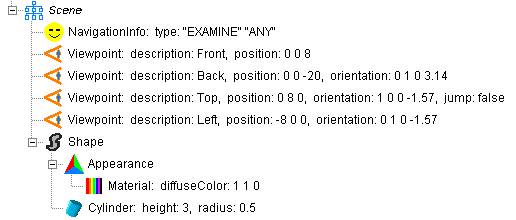

　　简单的示例代码如下：



　　说明：上面代码是用来以不同方位观看圆柱体。代码中，最难理解的就是视点的位置和视角。默认时，我们的人眼是处在+Z方向，当视点位置处在圆柱体后面时，即"Back"视点，我们人眼观察方向仍然是向里的方向，必需由里向外观察才能看到圆柱体，因此我们将视角绕Y轴旋转180度。同理可以理解Top和Left视点的设置。

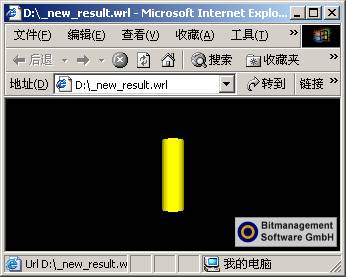

　　结果如下图所示。



　　在场景中右击鼠标后，弹出如图的快捷菜单，上述节点定义的视点名称出现该菜单中，如下图所示。

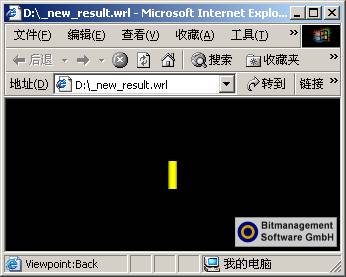

　　选择Back后，场景自动动态变换，结果如下图所示：

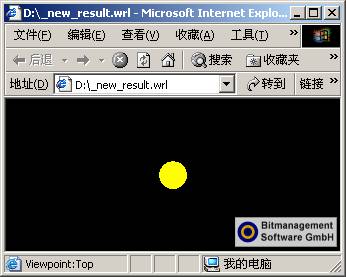

　　类似的，Top结果如下图所示。



　　若将Back视点的fieldOfView属性将原来默认的0.785398改为0.2，即：

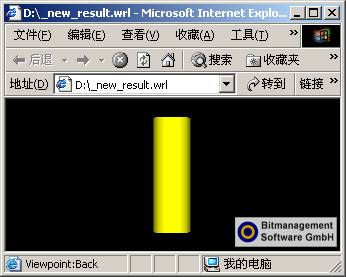

　　则结果如下图所示，注意与前面的比较。
