互联网协议入门(一)(2)

　　有了数据包的定义、网卡的MAC地址、广播的发送方式，"链接层"就可以在多台计算机之间传送数据了。

　　四、网络层

　　4.1 网络层的由来

　　以太网协议，依靠MAC地址发送数据。理论上，单单依靠MAC地址，上海的网卡就可以找到洛杉矶的网卡了，技术上是可以实现的。

　　但是，这样做有一个重大的缺点。以太网采用广播方式发送数据包，所有成员人手一"包"，不仅效率低，而且局限在发送者所在的子网络。也就是说，如果两台计算机不在同一个子网络，广播是传不过去的。这种设计是合理的，否则互联网上每一台计算机都会收到所有包，那会引起灾难。

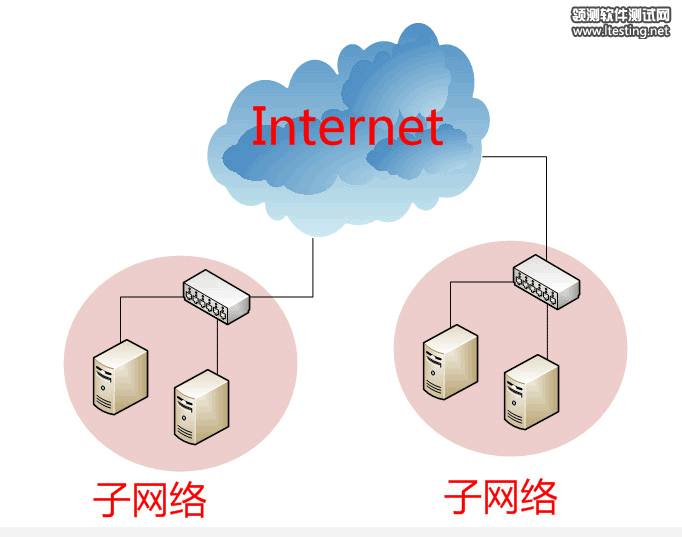

　　互联网是无数子网络共同组成的一个巨型网络，很像想象上海和洛杉矶的电脑会在同一个子网络，这几乎是不可能的。

　　因此，必须找到一种方法，能够区分哪些MAC地址属于同一个子网络，哪些不是。如果是同一个子网络，就采用广播方式发送，否则就采用"路由"方式发送。("路由"的意思，就是指如何向不同的子网络分发数据包，这是一个很大的主题，本文不涉及。)遗憾的是，MAC地址本身无法做到这一点。它只与厂商有关，与所处网络无关。

　　这就导致了"网络层"的诞生。它的作用是引进一套新的地址，使得我们能够区分不同的计算机是否属于同一个子网络。这套地址就叫做"网络地址"，简称"网址"。

　　于是，"网络层"出现以后，每台计算机有了两种地址，一种是MAC地址，另一种是网络地址。两种地址之间没有任何联系，MAC地址是绑定在网卡上的，网络地址则是管理员分配的，它们只是随机组合在一起。

　　网络地址帮助我们确定计算机所在的子网络，MAC地址则将数据包送到该子网络中的目标网卡。因此，从逻辑上可以推断，必定是先处理网络地址，然后再处理MAC地址。

　　4.2 IP协议

　　规定网络地址的协议，叫做IP协议。它所定义的地址，就被称为IP地址。

　　目前，广泛采用的是IP协议第四版，简称IPv4。这个版本规定，网络地址由32个二进制位组成。

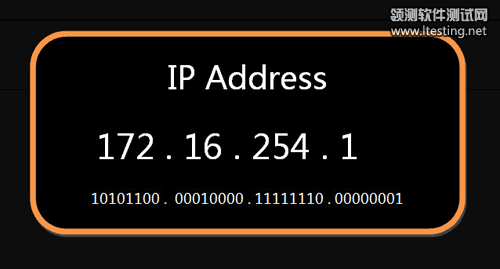

　　习惯上，我们用分成四段的十进制数表示IP地址，从0.0.0.0一直到255.255.255.255。

　　互联网上的每一台计算机，都会分配到一个IP地址。这个地址分成两个部分，前一部分代表网络，后一部分代表主机。比如，IP地址172.16.254.1，这是一个32位的地址，假定它的网络部分是前24位(172.16.254)，那么主机部分就是后8位(最后的那个1)。处于同一个子网络的电脑，它们IP地址的网络部分必定是相同的，也就是说172.16.254.2应该与172.16.254.1处在同一个子网络。

　　但是，问题在于单单从IP地址，我们无法判断网络部分。还是以172.16.254.1为例，它的网络部分，到底是前24位，还是前16位，甚至前28位，从IP地址上是看不出来的。

　　那么，怎样才能从IP地址，判断两台计算机是否属于同一个子网络呢?这就要用到另一个参数"子网掩码"(subnet mask)。

　　所谓"子网掩码"，就是表示子网络特征的一个参数。它在形式上等同于IP地址，也是一个32位二进制数字，它的网络部分全部为1，主机部分全部为0。比如，IP地址172.16.254.1，如果已知网络部分是前24位，主机部分是后8位，那么子网络掩码就是11111111.11111111.11111111.00000000，写成十进制就是255.255.255.0。

　　知道"子网掩码"，我们就能判断，任意两个IP地址是否处在同一个子网络。方法是将两个IP地址与子网掩码分别进行AND运算(两个数位都为1，运算结果为1，否则为0)，然后比较结果是否相同，如果是的话，就表明它们在同一个子网络中，否则就不是。

　　比如，已知IP地址172.16.254.1和172.16.254.233的子网掩码都是255.255.255.0，请问它们是否在同一个子网络?两者与子网掩码分别进行AND运算，结果都是172.16.254.0，因此它们在同一个子网络。

　　总结一下，IP协议的作用主要有两个，一个是为每一台计算机分配IP地址，另一个是确定哪些地址在同一个子网络。

　　4.3 IP数据包

　　根据IP协议发送的数据，就叫做IP数据包。不难想象，其中必定包括IP地址信息。

　　但是前面说过，以太网数据包只包含MAC地址，并没有IP地址的栏位。那么是否需要修改数据定义，再添加一个栏位呢?

　　回答是不需要，我们可以把IP数据包直接放进以太网数据包的"数据"部分，因此完全不用修改以太网的规格。这就是互联网分层结构的好处：上层的变动完全不涉及下层的结构。

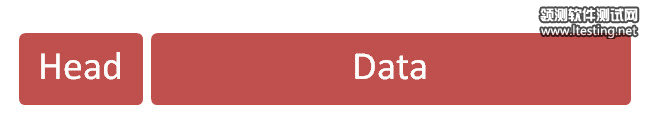

　　具体来说，IP数据包也分为"标头"和"数据"两个部分。

　　"标头"部分主要包括版本、长度、IP地址等信息，"数据"部分则是IP数据包的具体内容。它放进以太网数据包后，以太网数据包就变成了下面这样。

　　IP数据包的"标头"部分的长度为20到60字节，整个数据包的总长度最大为65,535字节。因此，理论上，一个IP数据包的"数据"部分，最长为65,515字节。前面说过，以太网数据包的"数据"部分，最长只有1500字节。因此，如果IP数据包超过了1500字节，它就需要分割成几个以太网数据包，分开发送了。

　　4.4 ARP协议

　　关于"网络层"，还有最后一点需要说明。

　　因为IP数据包是放在以太网数据包里发送的，所以我们必须同时知道两个地址，一个是对方的MAC地址，另一个是对方的IP地址。通常情况下，对方的IP地址是已知的(后文会解释)，但是我们不知道它的MAC地址。
