Sniffer使用简介
发表于：2007-06-23来源：作者：点击数：
标签：
一、捕获数据包前的准备工作 在默认情况下，sniffer将捕获其接入碰撞域中流经的所有数据包，但在某些场景下，有些数据包可能不是我们所需要的，为了快速定位 网络 问题所在，有必要对所要捕获的数据包作过滤。Sniffer提供了捕获数据包前的过滤规则的定义，过
一、捕获数据包前的准备工作
在默认情况下，sniffer将捕获其接入碰撞域中流经的所有数据包，但在某些场景下，有些数据包可能不是我们所需要的，为了快速定位网络问题所在，有必要对所要捕获的数据包作过滤。Sniffer提供了捕获数据包前的过滤规则的定义，过滤规则包括2、3层地址的定义和几百种协议的定义。定义过滤规则的做法一般如下：
1、在主界面选择captureàdefinefilter选项。
2、definefilteràaddress，这是最常用的定义。其中包括MAC地址、ip地址和ipx地址的定义。以定义IP地址过滤为例，见图1。
图1
注意到Dir.栏的图标：
最后，选取
3、definefilteràadvanced，定义希望捕获的相关协议的数据包。如图2。
图2
比如，想捕获FTP、NETBIOS、DNS、HTTP的数据包，那么说首先打开TCP选项卡，再进一步选协议；还要明确DNS、NETBIOS的数据包有些是属于UDP协议，故需在UDP选项卡做类似TCP选项卡的工作，否则捕获的数据包将不全。
如果不选任何协议，则捕获所有协议的数据包。
PacketSize选项中，可以定义捕获的包大小，图3，是定义捕获包大小界于64至128bytes的数据包。
图3
4、definefilteràbuffer,定义捕获数据包的缓冲区。如图4：
图4
Buffersize选项卡，将其设为最大40M。
Capturebuffer选项卡，将设置缓冲区文件存放的位置。

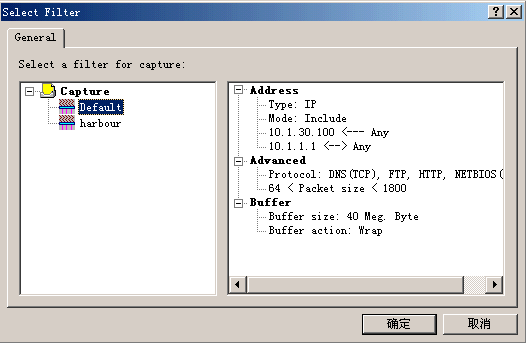

5、最后，需将定义的过滤规则应用于捕获中。如图5：
点选SelectFilteràCapture中选取定义的捕获规则。
二、捕获数据包时观察到的信息
CaptureàStart,启动捕获引擎。
sniffer可以实时监控主机、协议、应用程序、不同包类型等的分布情况。如图6：
Dashboard:可以实时统计每秒钟接收到的包的数量、出错包的数量、丢弃包的数量、广播包的数量、多播包的数量以及带宽的利用率等。
HostTable：可以查看通信量最大的前10位主机。
Matrix:通过连线，可以形象的看到不同主机之间的通信。
ApplicationResponseTime:可以了解到不同主机通信的最小、最大、平均响应时间方面的信息。
HistorySamples:可以看到历史数据抽样出来的统计值。
Protocoldistribution:可以实时观察到数据流中不同协议的分布情况。
Switch:可以获取cisco交换机的状态信息。
在捕获过程中，同样可以对想观察的信息定义过滤规则，操作方式类似捕获前的过滤规则。
三、捕获数据包后的分析工作
要停止sniffer捕获包时，点选CaptureàStop或者CaptureàStopandDisplay,前者停止捕获包，后者停止捕获包并把捕获的数据包进行解码和显示。如图7：
Decode:对每个数据包进行解码，可以看到整个包的结构及从链路层到应用层的信息，事实上，sniffer的使用中大部分的时间都花费在这上面的分析，同时也对使用者在网络的理论及实践经验上提出较高的要求。素质较高的使用者借此工具便可看穿网络问题的结症所在。
Expert:这是sniffer提供的专家模式，系统自身根据捕获的数据包从链路层到应用层进行分类并作出诊断。其中diagnoses提出非常有价值的诊断信息。图8，是sniffer侦查到IP地址重叠的例子及相关的解析。
图8
sniffer同样提供解码后的数据包过滤显示。
要对包进行显示过滤需切换到Decode模式。
Displayàdefinefilter，定义过滤规则。
Displayàselectfilter,应用过滤规则。
显示过滤的使用基本上跟捕获过滤的使用相同。
四、sniffer提供的工具应用
sniffer除了提供数据包的捕获、解码及诊断外，还提供了一系列的工具，包括包发生器、ping、traceroute、DNSlookup、finger、whois等工具。
其中，包发生器比较有特色，将做简单介绍。其他工具在操作系统中也有提供，不做介绍。
包发生器提供三种生成数据包的方式：
点选
点选
点选
可以定义连续地发送buffer中地数据包或只发送一次buffer中地数据包。请特别注意，不要在运行的网络中重放数据包，否则容易引起严重的网络问题。数据包的重放经常用于实验环境中。
