使用ISA 同时发布内网中不同机器的WEB与OWA(图)

　　
　　近期学校打算组建校园网，在做网络规划的时候，考虑到服务器性能，把邮件服务器和WEB服务器分别放在两台不同的服务器上，初步计划防火墙使用ISA SERVER，邮件使用EXCHANGE，WEB使用IIS来实现。为了实现外部的用户可以访问内部的WEB和MAIL，我们打算用ISA把这两个服务器做个发布，为了实现这一部署我做了一个测试，把从里面总结出来的经验和大家一起分享。
　　

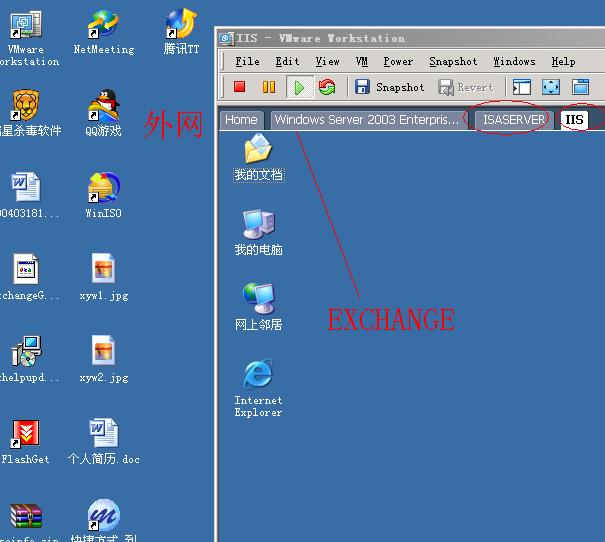

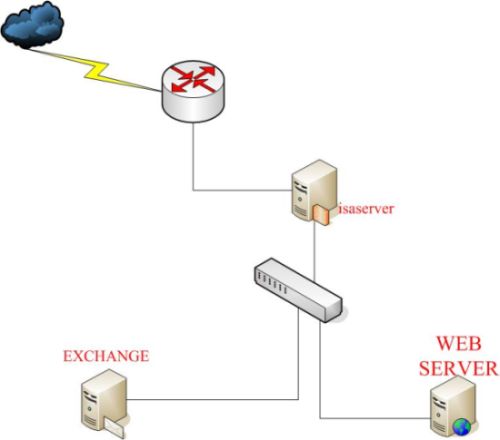

　　实验拓扑：
　　

　

　　　 点击查看大图
　　TCP/IP设置具体如下：
　　
　　外部：
　　
　　IP：192.168.16.2
　　
　　MASK:255.255.255.0
　　
　　EXCHANGE:
　　
　　IP:192.168.3.1
　　
　　MASK:255.255.255.0
　　
　　GW:192.168.3.7
　　
　　WEB:
　　
　　IP:192.168.3.21
　　
　　MASK:255.255.255.0
　　
　　GW:192.168.3.7
　　
　　ISA:
　　
　　外IP：192.168.16.22
　　
　　内IP：192.168.3.7
　　
　　本文中的实验步骤如下：
　　
　　测试内部的WEB和EXCHANGE
　　　 点击查看大图
　　　 点击查看大图

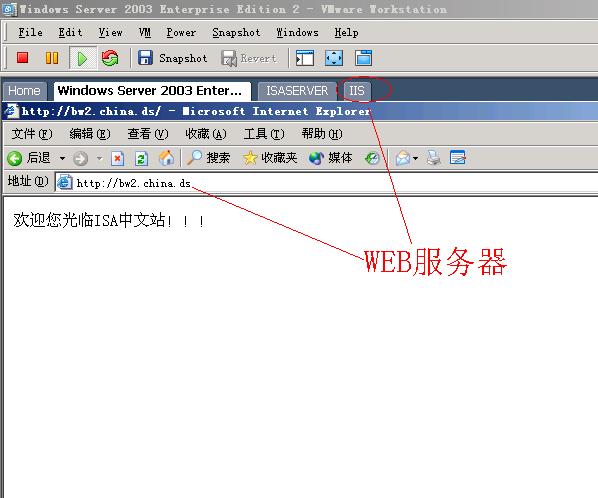

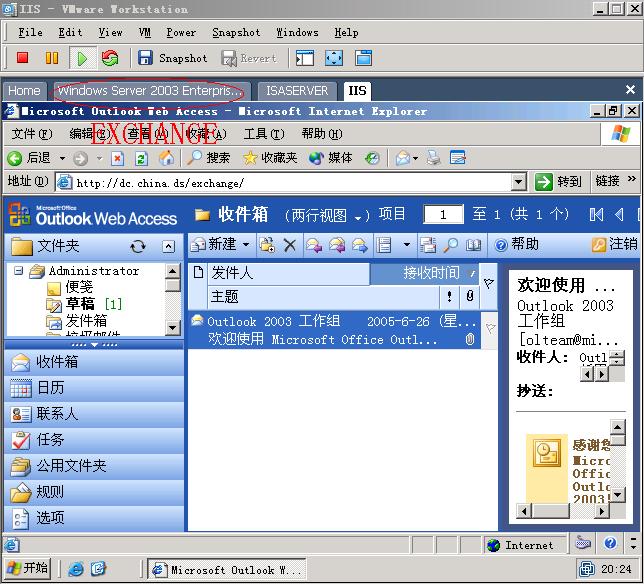

　　为了保证实验的成功，首先在发布前分别对WEB服务器和OWA在内部进行访问测试
　　
　　从上图我们可以看出在内部网络中访问OWA和WEB服务器都是正常的，我们必须确保它们工作正常后，才能进行发布。
　　

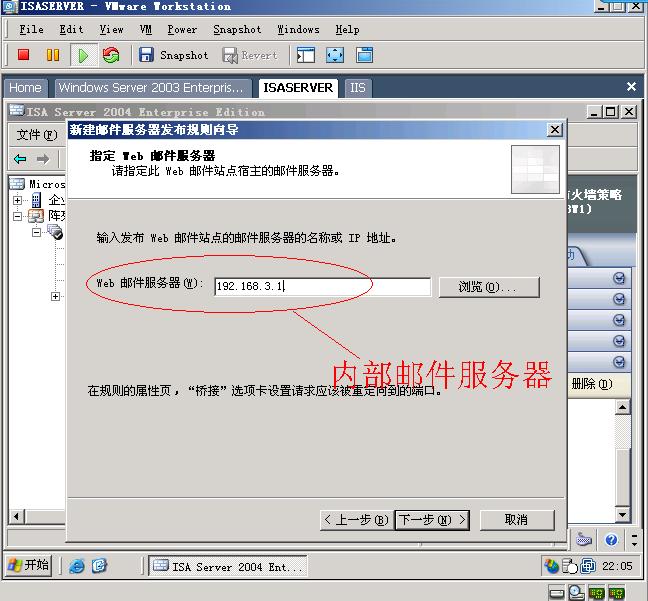

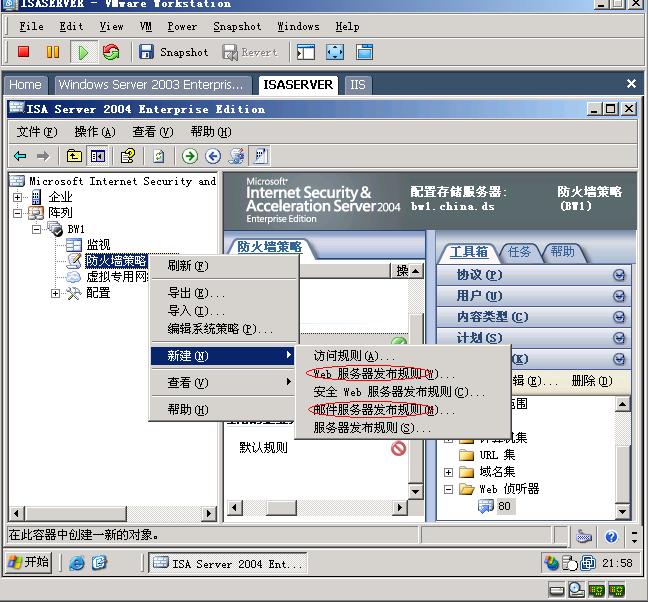

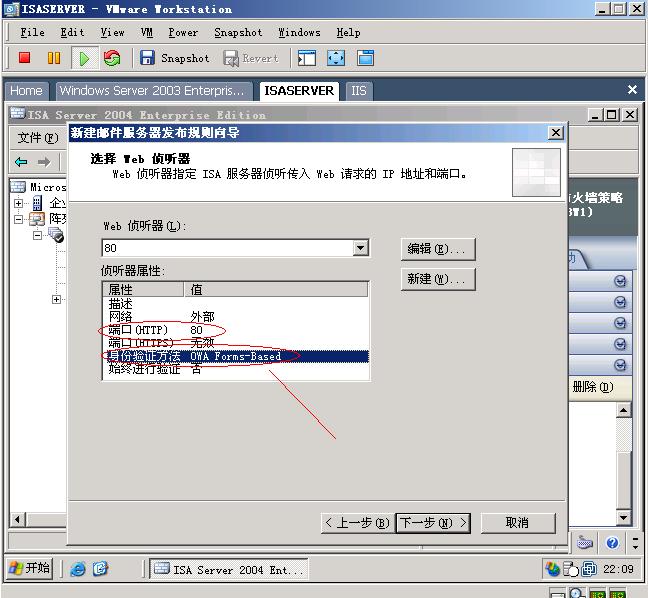

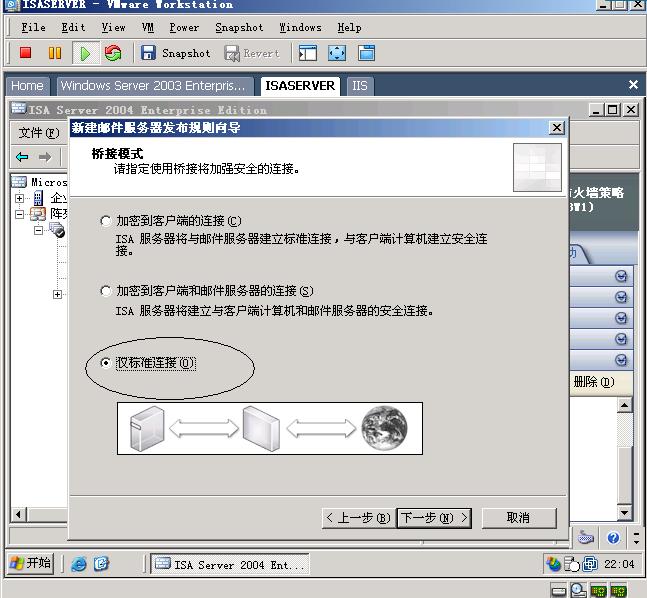

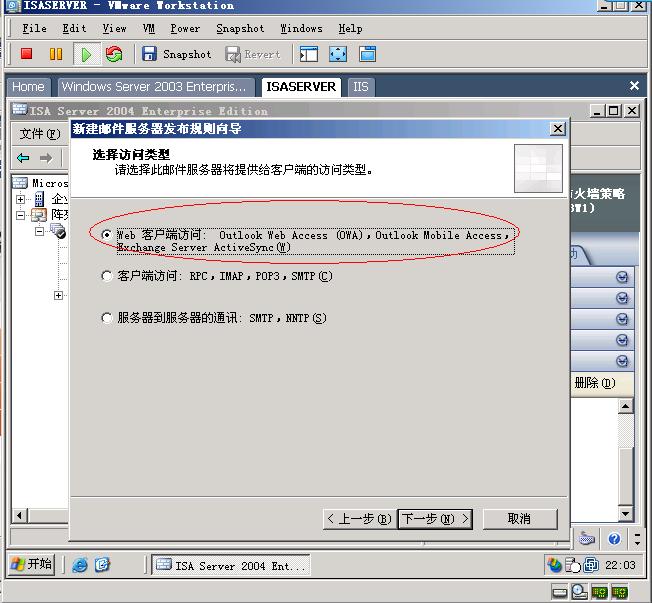

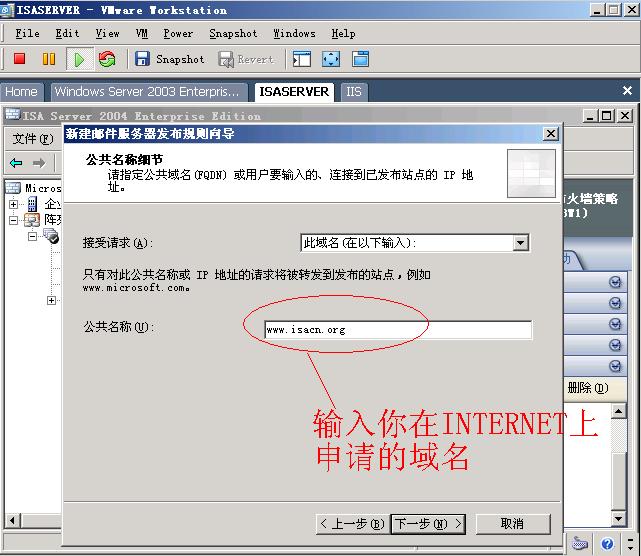

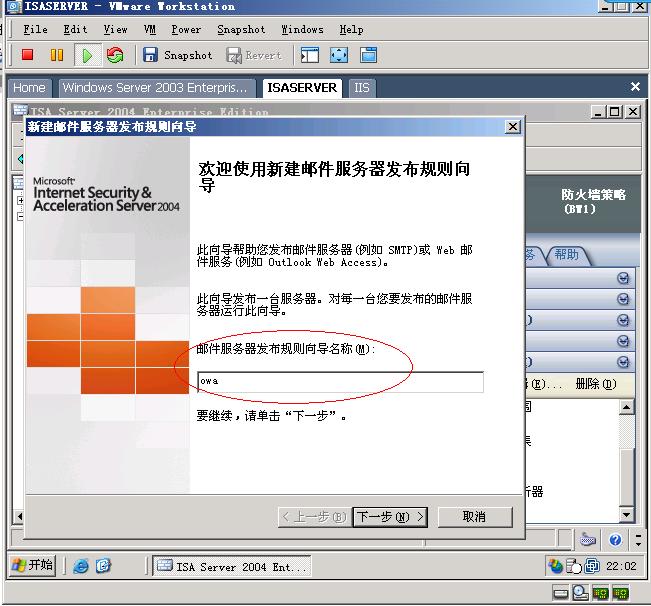

　　发布WEB和OWA
　　
　　测试发布
　　
　　为了保证实验的成功，首先在发布前分别对WEB服务器和OWA在内部进行访问测试：
　　　 点击查看大图
　　　 点击查看大图
　　　 点击查看大图
　　　 点击查看大图
　　　 点击查看大图
　　　 点击查看大图
　　　 点击查看大图
　　接下来发布WEB服务器贴图太累了，大家可以参考
　　
　　http://www.isacn.org/info/info.php?sessid=&infoid=22
　　
　　来做WEB发布
　　
　　在这里要注意的规则的顺序问题OWA的发布规则必须在WEB发布的上面。
　　

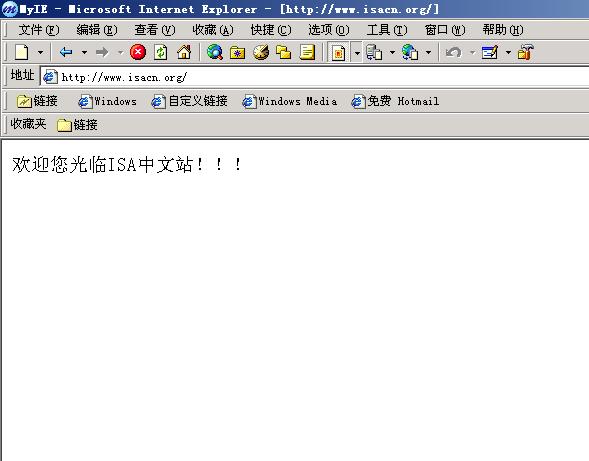

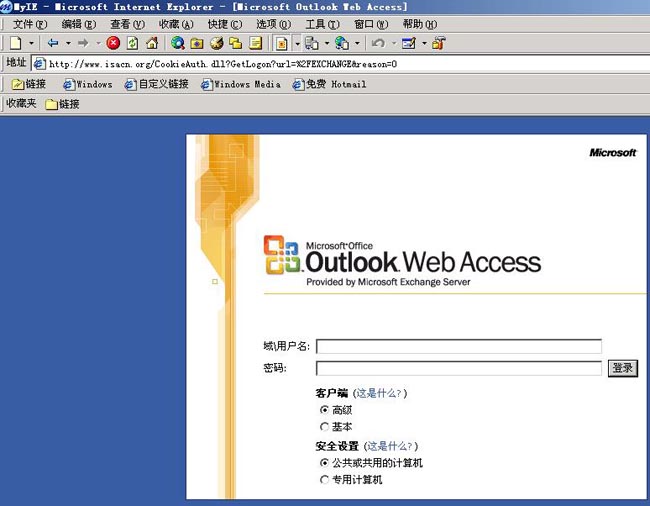

　　测试
　　

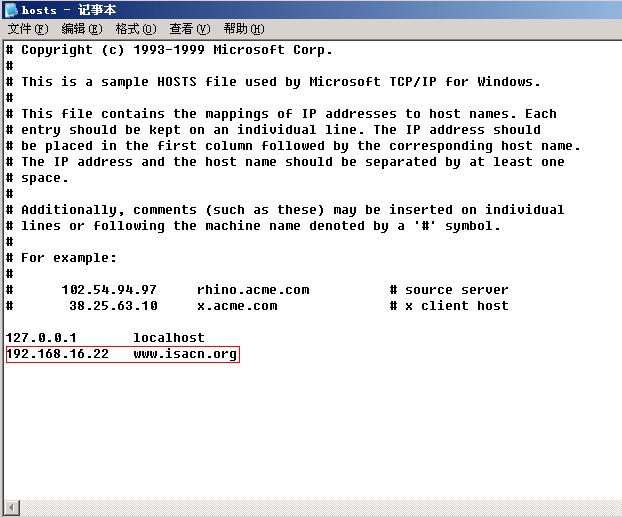

　　修改外部CLIENT的HOSTS文件
　　　 点击查看大图
　　　
　　 点击查看大图
