远程桌面设置part2:利用putty进行vnc + ssh tunneling

发表于：2007-07-04来源：作者：点击数：标签：

远程桌面设置part2:利用putty进行vnc + ssh tunneling

作者：yunqing at chinaunix.net
[b:0895ada35e]转贴请注明出处[/b:0895ada35e]

在前面有vnc server 设置的文章（ http://bbs.chinaunix.net/forum/viewtopic.php?t=368552&highlight=yunqing）里, 我们已经可以在一个linux的服务器上运行vncserver来进行远程访问了,但需要注意的是,如果直接使用vncviewer来进行访问,有两点不利因素:
1. 口令传输是明文,很容易被侦听到.
2. 防火墙需要打开59xx端口,这在通常的单位里是不可能的.
幸运的是,我们有ssh这个强大的工具,象X11 Forwarding(另文论述),我们可以使用ssh隧道来保护通讯过程,下面就进行简单介绍.

假设vncserver运行在服务器 myserver (ip地址为:192.168.x.x)的屏幕1,也就是侦听 192.168.x.x:5901, 用户名为foo

[b:0895ada35e]情形一: vnc客户端为linux[/b:0895ada35e]
这种情形很简单,一般的linux发行版本里面都默认安装了ssh套件.
1. 用ssh登录到服务器
[code:1:0895ada35e]ssh -L 5901:localhost:5901 -l foo myserver[/code:1:0895ada35e]
或者直接用ip地址
[code:1:0895ada35e]ssh -L 5901:localhost:5901 -l foo 192.168.x.x[/code:1:0895ada35e]
2. 在本机的另外开的终端上,运行vncviewer (或其它的类似工具)
vncviewer localhost:1

[b:0895ada35e]情形二: vnc客户端为windows[/b:0895ada35e]
1. 下载一个ssh客户端,个人推荐putty,只有一个程序,不需要安装,简单而功能齐全. 到这里下载http://www.chiark.greenend.org.uk/~sgtatham/putty/download.html
下载putty.exe到桌面上直接运行即可。

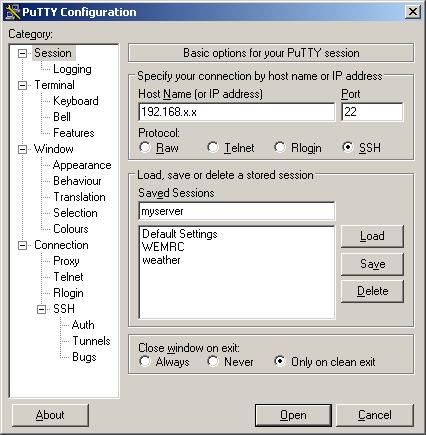

2. 运行putty,输入服务器的ip地址,输入一个名字,这里myserver作为session的名字，按save保存。见附图一

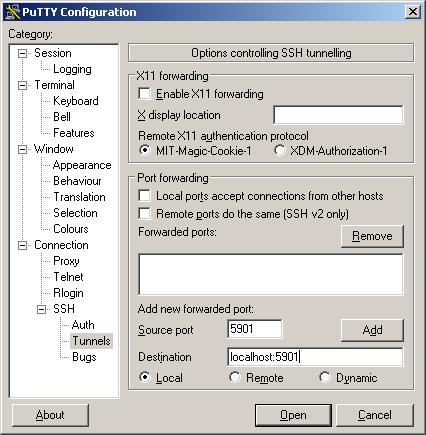

3. 单击对话框左边的tunnels来选择相关设置，在source port里输入5901，在Destination里输入localhost：5901，按Add添加，如附图二
4. 单击左边session，回到session设置，按save重新保存。按open即可登录到服务器。
5. 运行vnc-viewer （如果没有，到这里下载http://www.realvnc.com/download.html，只要一个exe的文件就行），在Server里输入localhost:1,见附图三, 输入口令后一个linux的桌面就会出现在windows里，并且是非常安全的，Cool？

另请参阅：
[b:0895ada35e]远程桌面设置part1:VNCserver在Fedora上配置过程(转译）[/b:0895ada35e]( http://bbs.chinaunix.net/forum/viewtopic.php?t=368552&highlight=yunqing)

javascript:window.open(this.src);" style="CURSOR: pointer" onload="return imgzoom(this,550)">

附图二

附图一

李隆基回复于：2005-02-13 03:14:55

十分感谢！

speed_fj 回复于：2005-02-13 07:50:34

现在多数都用的交换机尽量避免使用HUB 抓包偷密码已经不太现实明文传输密码的太多了用的FTP POP3都是的呵呵个人觉得也不需要那么麻烦

yunqing 回复于：2005-02-13 20:33:32

[quote:a0d3b87f82="speed_fj"]现在多数都用的交换机尽量避免使用HUB 抓包偷密码已经不太现实明文传输密码的太多了用的FTP POP3都是的呵呵个人觉得也不需要那么麻烦[/quote:a0d3b87f82]
如果你的环境只是几个人的小环境，确实无此必要。我这里讲的不是局域网，是通过internet的vnc。

不要将ftp，pop3和这种情况相提并论，想想有几个server能胆大到允许本机用户通过ftp登录，而且pop3加密的也多得是。

不妨做一下survey看一看大多数使用ｖｎｃ工作的人是否使用ｓｓｈ，我是指工作，不是拿来做作试验，新鲜新鲜。

speed_fj 回复于：2005-02-13 21:47:13

即使通过INTERNET 你又如何能用SNIFFER或者TCPDUMP抓包监听呢？
不可能的如果木马植在你机器里你再加密也没用因为它早把你键盘输入的字符给传送出去了

现在大多是采用交换机你最多只能监听广播frame

yunqing 回复于：2005-02-14 05:39:24

[quote:b6d6938a64="speed_fj"]即使通过INTERNET 你又如何能用SNIFFER或者TCPDUMP抓包监听呢？
不可能的如果木马植在你机器里你再加密也没用因为它早把你键盘输入的字符给传送出去了

现在大多是采用交换机你最多只能监听广播frame[/quote:b6d6938a64]

有道理，不过你我做不到的别人不一定做不到。话又说回来，我也没有说你不用ssh有什么不对，或者是用了就一定安全(我指的是抗攻击的能力,不是木马)。问题是ssh已经成为远程访问的标准, 安全性和传统的telnet孰高孰低也有定论，在此不再讨论，如有兴趣参阅有关安全的文章。至于说到木马的问题，我看是为辩论而辩论，没有什么意思。正如你没有好好保存自己的钥匙，再好的锁也没有用（更不用说通常的SSH可以不用输入密码访问的,只是我没有提到而已)。

carrison 回复于：2005-02-14 11:02:12

putty是好东西，不过vnc值得商榷。vnc优点是小巧，可以远程安装，客户端支持浏览器，支持多平台（win9x,win2k,xp,...unix/linux,...）。缺点是速度较慢。在LAN内vnc确实是个好东东，俺就用它，但通过internet来控制，似乎不是最佳方案...

yunqing 回复于：2005-02-14 20:36:38

[quote:a0d5cff16e="carrison"]putty是好东西，不过vnc值得商榷。vnc优点是小巧，可以远程安装，客户端支持浏览器，支持多平台（win9x,win2k,xp,...unix/linux,...）。缺点是速度较慢。在LAN内vnc确实是个好东东，俺就用它，但通过internet来控制?..........[/quote:a0d5cff16e]
vnc本来就是为低带宽和慢速连接设计的，在internet上正是物尽其用，我还没有发现速度比vnc快的类似的东东(远程图形），如有新发现，还望不吝赐教。

在局域网上，用windows平台上的xserver就行了，如很有名的Exceed等。如果要安全一些，加上ssh 的X11 Forwarding。但个人的经验，即便如此，此种方式也还是没有vnc快，特别是需要大量图形数据传输的情况下，因为这种X11网络协议并没有为图形数据做太多的优化，如压缩等。

vnc的另外一个好处是跨平台，比如用unix远程访问windows的desktop。当然现在windows有了Remote Desktop (XP Professional中）而且linux中也有了这种的客户端，所以这样的用法就相对少了一些。但不是说没有，我曾在一个环境，大部分是IRIX和Solaris，大家就只好用vnc来共享一个运行windows的机器。

speed_fj 回复于：2005-02-14 23:44:26

呵呵随便大家讨论一下

vnc是不错很方便算是LINUX上比较简单的工具了要显示桌面用VNC 如果只是GUI程序用X-WIN32更方便点呵呵

carrison 回复于：2005-02-15 09:38:25

还有，vnc不支持多用户同时使用。如果客户端用浏览器需要java虚拟机支持，java的速度大家都清楚。在win平台上，比vnc快的远程控制工具比比皆是。我比较倾向于终端服务。但在unix平台上支持tcp协议的远程图形控制工具相对比较欠缺，Exceed,xmanager等都是通过广播方式不能跨路由...

岚轩回复于：2005-02-15 10:00:32

我喜欢更直接一点:
1.一般情况下应该这样吧:图1中的IP地址应该是VNC SERVER的外网IP,如210.59.67.125,其余不变!
关于图2,我有几个提问:
A.local的含义是?把上述IP&端口转发到本地(客户端)?
remote的含义是:把上述IP&端口转发到远程(服务端)?(此类情况只在5901被防火墙挡掉后才有效,不过此法不大用)
dynamic虽有动态之意,却不知怎么变化?
B.你的方法好象只在5901确实被防火墙挡掉时才生效啊!?我远程一机器22,5901都开的,此法无效~
大家来说说 ~

yunqing 回复于：2005-02-16 00:04:19

[quote:d69bc24823="carrison"]还有，vnc不支持多用户同时使用。如果客户端用浏览器需要java虚拟机支持，java的速度大家都清楚。在win平台上，比vnc快的远程控制工具比比皆是。我比较倾向于终端服务。但在unix平台上支持tcp协议的远程图形控制工具..........[/quote:d69bc24823]

我不是vnc的提倡者。
[quote:d69bc24823]vnc不支持多用户同时使用[/quote:d69bc24823]
不会吧，我的server上开了好几个呢，只不过需要指定不同的screen而已，对应于不同的端口。确切地说，vnc不适用于大量用户同时登录的情况，因为每个用户需要启动一个vnc实例，而每个实例相当于一个Xserver，耗费资源。至于java+浏览器的客户端我没有用过，肯定慢。我的环境是512K adsl 的internet，效果还可以，（全彩色运行没有问题）。至于windows的终端服务，我也在用(因为大部分时间在家工作)，感觉不到速度的差别. 另外一个是成本的问题，windows的终端服务的license可是一笔不小的开销。

[quote:d69bc24823]但在unix平台上支持tcp协议的远程图形控制工具相对比较欠缺，Exceed,xmanager等都是通过广播方式不能跨路由...[/quote:d69bc24823]
如果不使用ssh等辅助工具是有这个问题。不过ssh tunneling 以后，没有问题。

yunqing 回复于：2005-02-16 00:13:36

[quote:3d575c203a="岚轩"]我喜欢更直接一点:
1.一般情况下应该这样吧:图1中的IP地址应该是VNC SERVER的外网IP,如210.59.67.125,其余不变!
关于图2,我有几个提问:
A.local的含义是?把上述IP&端口转发到本地(客户端)?
remote的含义是:把上?..........[/quote:3d575c203a]

ssh tunnel的含义如下，vnc只是其中的一个例子

远程vnc主机监听5901端口 <------------>ssh tunnel <------->本地主机5901（localhost：5901）

当vncviewr 试图打开本地的localhost:5901时，ssh将该请求转发到远端de5901端口。
应该跟防火墙没有关系，或者说我不明白你的防火墙的具体设置

carrison 回复于：2005-02-16 08:31:47

unix下vnc可以同时运行多个实例，windows上好像不行，可能需要手工添加service设置不同端口。

在防火墙上5800和5900都要开放吧？开放一个好像不行

yalcm 回复于：2005-02-18 07:44:37

up! It is really a good post. 3q!

Hex 回复于：2005-02-18 14:13:59

[quote:98e5b634f9="yunqing"]

ssh tunnel的含义如下，vnc只是其中的一个例子

远程vnc主机监听5901端口 <------------>ssh tunnel <------->本地主机5901（localhost：5901）

当vncviewr 试图打开本地的localhost:5901时，ss..........[/quote:98e5b634f9]

你这篇东西可能就是困扰我很久的一个问题的解决方案！
在公司内网有台linux Server，地址是私有地址。然后通过一台防火墙路由器连internet，希望能通过internet实现远程管理。目前的方法是先telnet到路由器上，然后再由路由器telnet到linux server上。这种方法就是不大安全并且只有console没有图形界面。

有个不明白的地方：
图1中的IP地址是私网地址，你如果是通过internet的话怎么可能访问的到呢？

zor 回复于：2005-02-21 16:39:58

其实不局限于 vnc 2000的很多管理工具都可以使用ssh地址转移出来不过都要是TCP的，快慢方便完全看自己，我想楼主也是想给大家提供一个方法。
3389 什么的 pcanywhere 不行把 telnet 转出来也可以。关键是ssh提供了一个加密通道。也可以使用别的通道软件主要还看自己喜欢。通道可以主动也可以被动，这样防火墙基本上就限制不了了，（有些黑客软件就是这样的）喜欢明码的朋友最好用telnet ，ssh太慢不适合你。交换机也是可以监听，老外就不要发言了。

yunqing 回复于：2005-02-22 05:23:54

[quote:20e75f3a69="Hex"]

你这篇东西可能就是困扰我很久的一个问题的解决方案！
在公司内网有台linux Server，地址是私有地址。然后通过一台防火墙路由器连internet，希望能通过internet实现远程管理。目前的方法是先telnet到路由器上?..........[/quote:20e75f3a69]
我上面的例子中两台机器均有公网的IP

你的情况最好是架设一个vpn，这样通过internet可以访问你的整个私有网络。

如果只是想通过ssh连接到内网上个别机器，简单的方法是在与公网相连的路由器上做一个端口映射，将一个端口映射到要访问的server上的ssh端口22（或者其它你设定的用于ssh服务的端口）。这样就可以用上面的方法了。

michael.zhang 回复于：2005-02-27 15:26:16

yunqing兄﹕
非常高興看到你的此貼﹐這几天正為vncserver的問題頭大﹐但下面的﹕
“在前面有vnc server 设置的文章（http://bbs.chinaunix.net/forum/viewtopic.php?t=368552&highlight=yunqing）里”想參考﹐但打不開了﹐能不能再幫我傳一份﹐zj741111@sohu.com
thanks
