简释iptables防火墙

发表于：2007-06-23来源：作者：点击数：标签：

一般 LINUX 防火墙（iptalbes）的运用无非是用nat 表（PREROUTING、OUTPUT、POSTROUTING）和filter表 (FORWARD、INPUT、OUTPUT)。我们只有知道了数据的流向才能正确的配置防火墙。现用一个相对比较直观的图形解释数据的走向。（此处只作最基本的iptables数

　　
　　一般LINUX防火墙（iptalbes）的运用无非是用nat 表（PREROUTING、OUTPUT、POSTROUTING）和filter表 (FORWARD、INPUT、OUTPUT)。我们只有知道了数据的流向才能正确的配置防火墙。现用一个相对比较直观的图形解释数据的走向。（此处只作最基本的iptables数据流走向说明。）

简释iptables防火墙

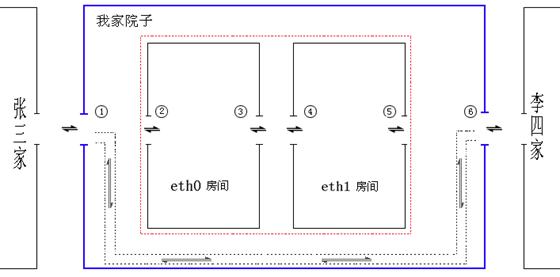

上图是你的家，蓝色的圈是你家院子，有两扇大门①⑥进出，你家有两个房间，分别为eth0和 eth1房间，每个房间有两个门可以进出②③④⑤。旁边是张三和李四的家，张三家和李四家之间的往返必须要过你家院子。

现假设，eth0网卡IP为：192.168.5.1链接内网，eth1网卡IP为：218.100.100.111链接互连网。

再假设，“张三家”为一个局域网，“李四家”为互连网。进我家院子用PREROUTING，出我家院子用FORWARD，进我家门用INPUT，出我家门用OUTPUT。（当我们的操作是征对服务器本身而言的话，如SSH操作，此时肯定会用到PREROUTING、INPUT和OUTPUT，当数据只是通过服务器去访问别的机器时会用到PREROUTING和FORWARD。）

又假设，默认这六个门都是关的。生成如下代码。

###########################################################################

*nat

################################

:PREROUTING DROP [0:0]

:OUTPUT DROP [0:0]

:POSTROUTING DROP [0:0]

################################

-F

-Z

-X

### 以后要新增语句请在此处增加。

-L ?v

COMMIT

################################################

*filter

##############################

:INPUT DROP[0:0]

:FORWARD DROP[0:0]

:OUTPUT DROP[0:0]

##############################

-F

-Z

-X

### 以后要新增语句请在此处增加。

-L ?v

COMMIT

##########################################################################

1、局域网用户通过服务器共享上网 (即从张三家到李四家)

1)首先进①号门，再从⑥号门走出。

-A PREROUTING ?p tcp --dport 80 ?j ACCEPT #允许TCP 80端口通过服务器

-A FORWARD ?p tcp --dport 80 ?j ACCEPT #允许TCP80 端口转发

-A FORWARD ?p tcp --sport 80 ?j ACCEPT #允许接收对方为TCP80端口反回的信息

2)其次，由于我们上网打的是域名，为此有一个公网DNS服务器为我们服务，那当然也要允许内网机器与DNS服务器的数据转发。DNS用UDP 53 或者 TCP 53端口。两者用其一个就行。

-A PREROUTING ?p udp --dport 53 ?j ACCEPT

-A FORWARD ?p udp --dport 53 ?j ACCEPT

-A FORWARD ?p udp --sport 53 ?j ACCEPT

3）再次，由于局域网的私有地址在公网上是不被允许的，所以在出公网前应该把其地址转为服务器地址进行伪装。

-A POSTROUTING ?s 192.168.5.0/24 ?j SNAT --to 218.100.100.111

2、允许局域网和公网可以访问服务器的SSH

假设SSH采用默认端口TCP 22 。此要求相当于要进我的家的TCP 22号门，为此我们首先要进我家院子，然后再进我家门，最后走出我家门这样的过程。此操作是征对服务器本身的操作。

-A PREROUTING ?p tcp --dport 22 ?j ACCEPT

-A INPUT ?p tcp --dport 22 ?j ACCEPT

-A OUTPUT ?p tcp --sport 22 ?j ACCEPT

3、允许内网机器可以登录MSN和QQ。

（MSN和QQ默认是不允许登录的）QQ一般来说可以从TCP 80、8000、443及UDP 8000、4000登录，而MSN可以从TCP 1863、443登录。我们登录 MSN和QQ的过程就象上网一样，也是去访问远程服务器的指定端口，故而我们只用数据转发即可。

-A PREROUTING ?p tcp --dport 1863 ?j ACCEPT

-A PREROUTING ?p tcp --dport 443 ?j ACCEPT

-A PREROUTING ?p tcp --dport 8000 ?j ACCEPT

-A PREROUTING ?p udp --dport 8000 ?j ACCEPT

-A PREROUTING ?p udp --dport 4000 ?j ACCEPT

-A FORWARD ?p tcp --dport 1863 ?j ACCEPT

-A FORWARD ?p tcp --sport 1863 ?j ACCEPT

-A FORWARD ?p tcp --dport 443 ?j ACCEPT

-A FORWARD ?p tcp --sport 443 ?j ACCEPT

-A FORWARD ?p tcp --dport 8000 ?j ACCEPT

-A FORWARD ?p tcp --sport 8000 ?j ACCEPT

-A FORWARD ?p udp --dport 8000 ?j ACCEPT

-A FORWARD ?p udp --sport 8000 ?j ACCEPT

-A FORWARD ?p udp --dport 4000 ?j ACCEPT

-A FORWARD ?p udp --sport 4000 ?j ACCEPT

4、让内网机器可以收发邮件。

接收邮件是访问远程服务器的TCP 110端口，发送邮件是访问TCP25端口。用数据转发即可。

-A PREROUTING ?p tcp --dport 110 ?j ACCEPT

-A PREROUTING ?p tcp --dport 25 ?j ACCEPT

-A FORWARD ?p tcp --dport 110 ?j ACCEPT

-A FORWARD ?p tcp --sport 110 ?j ACCEPT

-A FORWARD ?p tcp --dport 25 ?j ACCEPT

-A FORWARD ?p tcp --sport 25 ?j ACCEPT

5、内部机器对外发布WEB。

要把内网机器192.168.5.179的WEB对外发布的话，相当于是从外网访问内网。与第1步操作的局域网共享上网相同，只是访问的方向改变了。不是从内网访问外网，而是从外网访问内网。

当公网访问服务器218.100.100.111时，防火墙把它映射到内网的192.168.5.179的TCP80上。当内网机器访问服务器218.100.100.111时，防火墙把它映射到内网的192.168.5.179的TCP80上。

-A PREROUTING ?i eth0 ?p tcp ?d 218.100.100.111 --dport 80 ?j DNAT --to-destination 192.168.5.179:80

-A PREROUTING ?i eth1 ?p tcp ?d 218.100.100.111 ?dport 80 ?j DNAT --to-destination 192.168.5.179:80

（以上两句必须写在 ?A PREROUTING ?p tcp --dport 80 ?j ACCEPT 前面。）

TCP 80端口的转发在第1步就已做过，此处就不用重复制作了。另外在

-A POSTROUTING ?s 192.168.5.0/24 ?j SNAT --to 218.100.100.111 之后加上一句:

-A POSTROUTING ?o eth1 ?s 0/0 ?j SNAT --to 192.168.5.1

为什么要加这句话呢，我的理解是这样的，

公网访问 http://218.100.100.111时：（假设公网上用户的IP为199.199.199.199,端口12345为随机的产生的。）

数据源： ip:199.199.199.199 sport:12345

数据目标： ip:218.100.100.111 dport 80

此时，通过-A PREROUTING ?i eth0 ?p tcp ?d 218.100.100.111 --dport 80 ?j DNAT --to-destination 192.168.5.179:80 告诉 199.199.199.199,您要访问的真正地址应该是192.168.5.179:80,然后我们通过-A POSTROUTING ?p tcp --dport 80 ?j ACCEPT 目标地址 218.100.100.111:80伪装成 192.168.5.179:80 。

数据源： ip:199.199.199.199 sport:12345

数据目标： ip:192.168.5.179 dport 80

当192.168.5.179返回数据时：

数据源： ip:192.168.5.179 sport:80

数据目标： ip:199.199.199.199 dport 12345

数据经过 -A POSTROUTING ?s 192.168.5.0/24 ?j SNAT ?to 218.100.100.111 后，

数据源： ip:218.100.100.111 sport:80

数据目标： ip:199.199.199.199 dport 12345

6、完整的iptables配置

###########################################################################

*nat

################################

:PREROUTING DROP [0:0]

:OUTPUT DROP [0:0]

:POSTROUTING DROP [0:0]

################################

-F

-Z

-X

-A PREROUTING ?i eth0 ?p tcp ?d 218.100.100.111 --dport 80 ?j DNAT --to-destination 192.168.5.179:80

-A PREROUTING ?i eth1 ?p tcp ?d 218.100.100.111 --dport 80 ?j DNAT ?to-destination 192.168.5.179:80

-A PREROUTING ?p tcp --dport 80 ?j ACCEPT

-A PREROUTING ?p udp --dport 53 ?j ACCEPT

-A PREROUTING ?p tcp --dport 22 ?j ACCEPT

-A PREROUTING ?p tcp --dport 1863 ?j ACCEPT

-A PREROUTING ?p tcp --dport 443 ?j ACCEPT

-A PREROUTING ?p tcp --dport 8000 ?j ACCEPT

-A PREROUTING ?p udp --dport 8000 ?j ACCEPT

-A PREROUTING ?p udp --dport 4000 ?j ACCEPT

-A PREROUTING ?p tcp --dport 110 ?j ACCEPT

-A PREROUTING ?p tcp --dport 25 ?j ACCEPT

-A POSTROUTING ?s 192.168.5.0/24 ?j SNAT ?to 218.100.100.111

-A POSTROUTING ?o eth1 ?s 0/0 ?j SNAT ?to 192.168.5.1

-L ?v

COMMIT

################################################

*filter

##############################

:INPUT DROP [0:0]

:FORWARD DROP [0:0]

:OUTPUT DROP [0:0]

##############################

-F

-Z

-X

-A INPUT ?p tcp --dport 22 ?j ACCEPT

-A OUTPUT ?p tcp --sport 22 ?j ACCEPT

-A FORWARD ?p tcp --dport 80 ?j ACCEPT

-A FORWARD ?p tcp --sport 80 ?j ACCEPT

-A FORWARD ?p udp --dport 53 ?j ACCEPT

-A FORWARD ?p udp --sport 53 ?j ACCEPT

-A FORWARD ?p tcp --dport 1863 ?j ACCEPT

-A FORWARD ?p tcp --sport 1863 ?j ACCEPT

-A FORWARD ?p tcp --dport 443 ?j ACCEPT

-A FORWARD ?p tcp --sport 443 ?j ACCEPT

-A FORWARD ?p tcp --dport 8000 ?j ACCEPT

-A FORWARD ?p tcp --sport 8000 ?j ACCEPT

-A FORWARD ?p udp --dport 8000 ?j ACCEPT

-A FORWARD ?p udp --sport 8000 ?j ACCEPT

-A FORWARD ?p udp --dport 4000 ?j ACCEPT

-A FORWARD ?p udp --sport 4000 ?j ACCEPT

-A FORWARD ?p tcp --dport 110 ?j ACCEPT

-A FORWARD ?p tcp --sport 110 ?j ACCEPT

-A FORWARD ?p tcp --dport 25 ?j ACCEPT

-A FORWARD ?p tcp --sport 25 ?j ACCEPT

-L ?v

COMMIT

##########################################################################

7、其它注意事项

1)在使用iptables防火墙之前，必须先打开IP转发功能。

# echo “1” > /proc/sys/net/ipv4/ip_forward

2)以上内容（第6步生成的内容）保存到 /etc/sysconfig/iptables文件中。

3）每修改一次iptables文件后，都要重启iptalbes

# service iptables restart

以上就是我对iptables的初浅理解，里面的语句已在RedHat 9.0上测试通过。
