实例图解VPN设备上&

　　

　　建立VPN隧道有多种方式，包括L2TP、IPSEC、PPTP、GRE、SSL隧道，其中IPSEC 协议是VPN隧道中安全加密功能最完整的产品之一，我们了解的包含全部5个隧道方式的厂商有CISCO、JUNIPER、SAFENET、CYLAN等公司的产品，其中的VPN功能几乎包涵了所有当前构建三层VPN的方式和协议，都是符合IETF标准建立的，和同类VPN或防火墙产品结合使用,并且可以灵活多样地构建我们自已的VPN网络，本人以曾经接触的专门从事VPN产品定位的CYLAN防火墙为例介绍一下如何建立IPSEC隧道。下面以两台CYLAN SME100 VPN（VPN设备1/VPN设备2）为例，做IPSEC 隧道。
　　

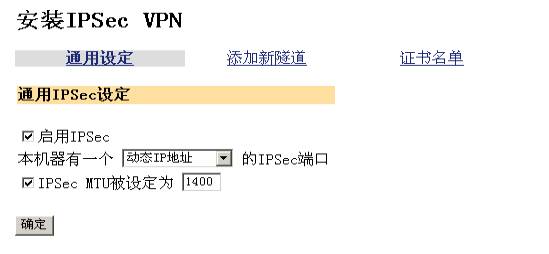

　　具体设定步骤配置图例如下：
　　
　　通用设定配好后，就可添加新隧道了。
　　

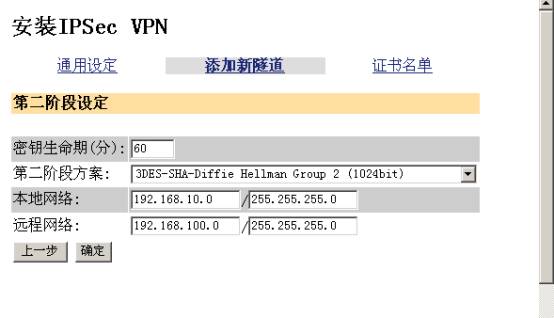

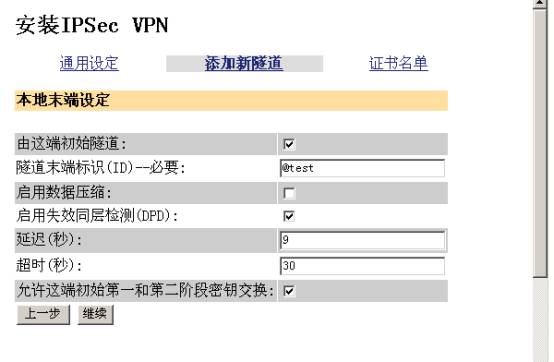

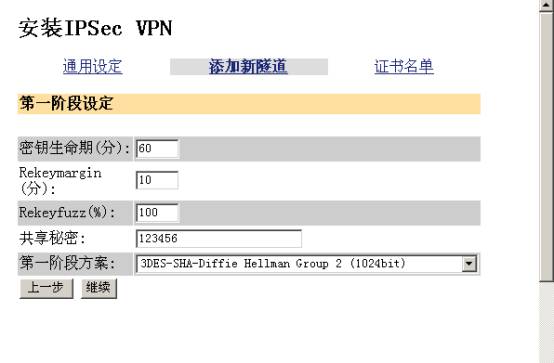

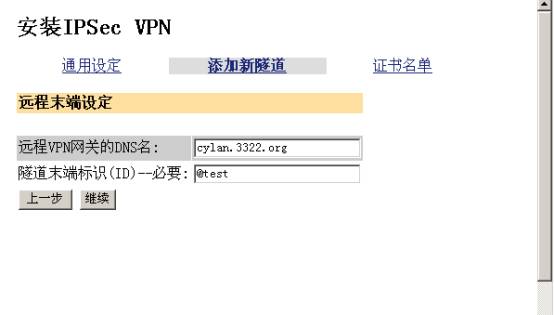

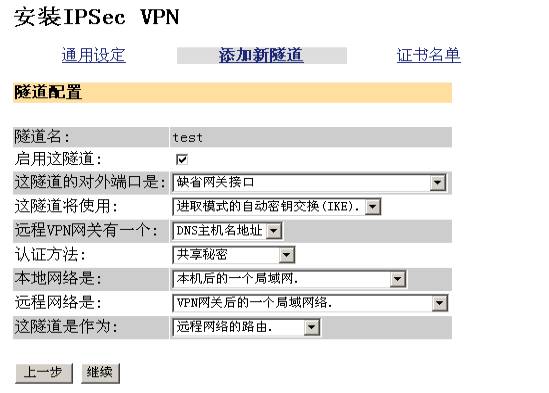

　　VPN 1 的IPSEC 配置如下:
　　　
　　　
　　　
　　　
　　　
　　　

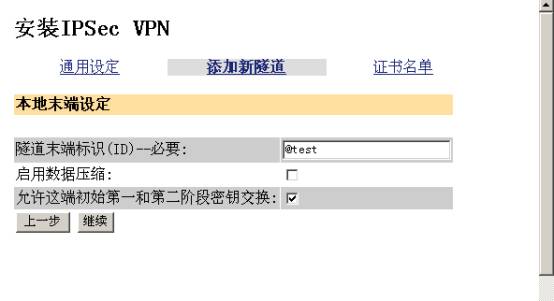

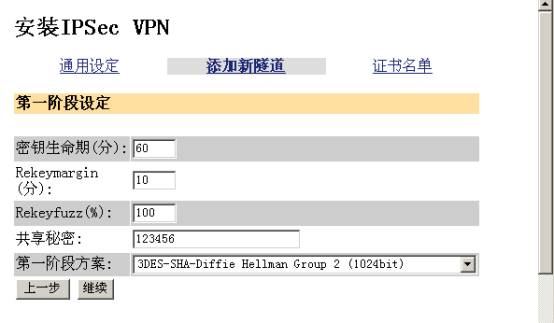

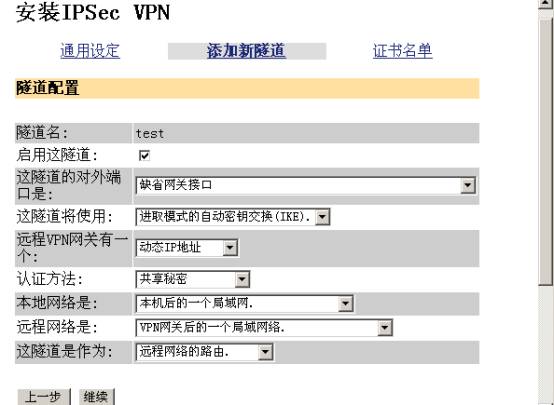

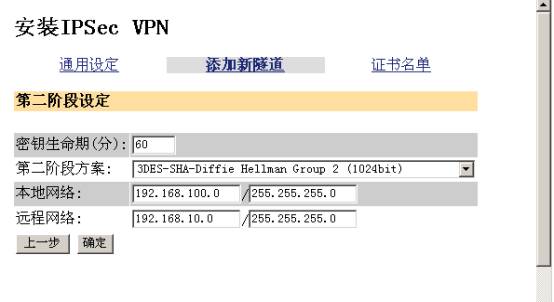

　　VPN 2 的IPSEC 配置如下:
　　　
　　　
　　　
　　　
　　　
　　

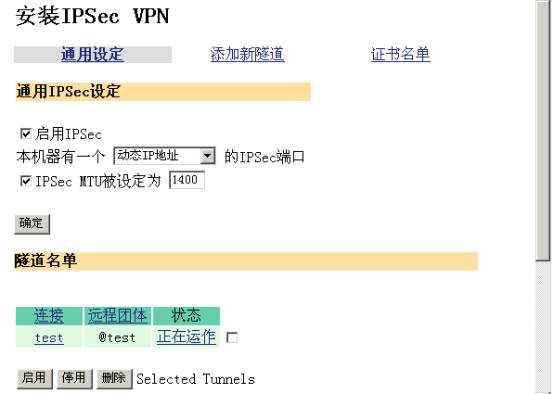

　　至此，IPSEC 隧道已建立成功，VPN1和VPN2后面的两个网络可以互相访问了。
　　
　　以上是一个IPSEC VPN隧道建成的步骤，仅供参考。
