用PIX构筑铜墙铁壁

　　
　　防火墙在互联网中起着非常重要的作用，它通过检查和过滤进出网络的每一个数据包，保护企业内部网免受外来攻击。

防火墙产品一般分为硬件和软件2种，硬件防火墙采用专用的硬件设备，然后集成生产厂商的专用防火墙软件; 软件防火墙一般基于某个操作系统平台开发，直接在计算机上进行软件的安装和配置。相对于软件防火墙而言，硬件防火墙往往能提供更优越的网络速度和性能，Cisco公司的PIX防火墙就是一种典型的企业级硬件防火墙产品。
　　
　　一、Cisco PIX的特点
　　---- 作为一种硬件防火墙，Cisco PIX的优势有两点：第一，网络性能相当不错，Cisco PIX可以提供2～6个100Mbps快速以太网接口，能够满足大部分的应用需求。与软件防火墙相比，它的包处理速度和转发速度要快得多。第二，Cisco PIX中包含了丰富的基于IPsec的VPN服务软件，VPN能够提供站点到站点之间和远程客户端到站点之间的安全访问，不过需要另外的一台认证服务器。
　　
　　---- Cisco PIX的不足之处是管理完全基于命令行方式，如果用户需要图形化的管理界面，就必须到Cisco网站上下载一个管理软件；另外，Cisco PIX的监视和日志功能有限，为了记录日志，还必须下载一个基于Windows NT的PIX Firewall Syslog Server才行。Cisco PIX无法根据用户名或工作组来进行安全策略管理，而只能通过IP地址进行管理，而且实施安全策略管理还需要购买另一个软件包CSPM（Cisco Security Policy Manager）。
　　
　　二、Cisco PIX的管理和配置

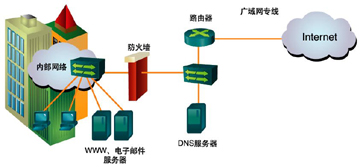

　　---- 现在，我们通过一个相对简单的示例说明如何使用Cisco PIX对企业内部网络进行管理。网络拓扑图如附图所示。Cisco PIX安装2个网络接口，一个连接外部网段，另一个连接内部网段，在外部网段上运行的主要是DNS服务器，在内部网段上运行的有WWW服务器和电子邮件服务器，通过Cisco PIX，我们希望达到的效果是：对内部网络的所有机器进行保护，WWW服务器对外只开放80端口，电子邮件服务器对外只开放25端口。具体操作步骤如下。
　　
　　1．连接一台控制终端
　　---- 通常使用PIX上的CONSOLE端口对防火墙进行管理和配置。当防火墙配置好以后，也可以通过telnet方式管理防火墙，但出于安全性的考虑，还是尽量不要开放telnet功能。使用CONSOLE端口的具体方法如下。
　　
　　---- 使用串行电缆将PIX与PC机的串口进行连接，在Windows中打开“超级终端”，进入“新建连接”，并为新连接命名，比如“PIX”；选择“使用COM1”，且在COM1属性框中定义速度为9600bps，数据位为8，校验为None，停止位为1，Flow control为Hardware；然后单击“OK”，接着打开PIX防火墙电源，在终端窗口中应当看到启动信息。如果看不到启动信息,说明电缆连接有问题。
　　
　　---- 2．获得最新PIX软件
　　---- 从Cisco公司的WWW或FTP站点上，我们可以获得PIX的最新软件,主要包括如下内容。
　　
　　1. pix44n.exe——PIX防火墙的软件映像文件。
　　2. pfss44n.exe——PIX Firewall Syslog Server服务器软件,能够提供一个Windows NT服务,用来记录PIX的运行日志。
　　3. pfm432b.exe——图形化的PIX管理软件。
　　4. rawrite.exe——用于生成PIX的启动软盘。
　　---- 3．配置网络路由
　　---- 在使用防火墙的内部网段上，需要将每台计算机的缺省网关指向防火墙，比如防火墙内部IP地址为10.0.0.250，则内部网段上的每台计算机的缺省网关都要设置为10.0.0.250。具体设置在“控制面板”*“网络”*“TCP/IP协议”中进行。
　　
　　---- 4．配置PIX
　　---- 在配置PIX之前，应该对网络进行详细的规划和设计，搜集需要的网络配置信息。要获得的信息如下。
　　
　　---- （1）每个PIX网络接口的IP地址。
　　
　　---- （2） 如果要进行NAT,则要提供一个IP地址池供NAT使用。NAT是网络地址转换技术，它可以将使用保留地址的内部网段上的机器映射到一个合法的IP地址上以便进行Internet访问。
　　
　　---- （3） 外部网段的路由器地址。
　　
　　---- 进入PIX配置界面的方法是：连接好超级终端，打开电源，在出现启动信息和出现提示符 pixfirewall>后输入“enable”，并输入密码，进入特权模式；当提示符变为 pixfirewall#>后，输入“configure terminal”，再进入配置界面。
　　
　　---- 在配置过程中，我们可以使用write terminal命令查看当前配置，使用write memory保存配置信息到Flash Memory。
　　
　　---- 5．配置网络接口
　　---- PIX使用nameif和ip address命令进行网络接口配置。
　　
　　---- 首先使用下面的语句定义内部网段和外部网段的网络接口。
　　---- nameif ethernet0 outside security0
　　---- nameif ethernet1 inside security100
　　
　　---- PIX防火墙使用Intel的10/100Mbps网卡，使用下面的命令定义接口配置为自适应。
　　---- interface ethernet0 auto
　　---- interface ethernet1 auto
　　
　　---- 最后，我们定义接口的IP地址和掩码。
　　---- ip address inside 10.0.0.250 255.255.255.0
　　---- ip address outside 202.12.29.205 255.255.255.248
　　
　　---- 6．允许内部用户访问外部网段
　　---- 在前面，我们定义了内部网段安全值为100，外部网段安全值为0。用户在安全值高的区域访问安全值低的区域，需要使用nat和global命令；相反地，如果允许安全值低的区域的用户访问安全值高的区域的用户，则需要使用static和conduit命令。
　　---- nat (inside) 1 0 0
　　---- global (outside) 1 202.12.29.206 netmask 255.255.255.248
　　
　　---- 其中1为NAT ID，两个语句中的NAT ID应一样。前一句表示允许所有机器对外访问，第二句定义NAT使用的地址池，由于大部分情况下，合法的IP地址并不多，因此在此例中只设置了一个合法IP地址202.12.29.206用来做地址转换。
　　
　　---- 7．定义外部路由
　　---- 对于外部网段，还需要定义外部路由，它是防火墙外部网段的缺省路由：route outside 0 0 202.12.29.202 1。其中0 0表示外部网段的缺省路由，1表示从防火墙到路由器只有一个hop。
　　
　　---- 8．允许使用ping命令
　　---- conduit permit icmp any any 此命令允许在内部网段和外部网段使用ping命令进行网络测试。因为ping命令使用的是ICMP协议，在设置和调试期间，一般开放此功能，当防火墙工作正常后，也可以关闭此项功能。
　　
　　---- 9．保存设置和重新启动
　　---- 使用write memory命令将配置信息写入flash memory。使用reload命令重新启动防火墙。
　　
　　---- 10．增加telnet访问控制
　　---- 在PIX中，我们可以定义只允许某些机器通过telnet访问防火墙。需要注意的是，这里进行telnet访问的机器必须在内部网段上，以增强安全性。
　　
　　---- telnet 10.0.0.204 255.255.255.255
　　
　　---- 即允许10.0.0.204这台机器使用telnet访问防火墙。
　　
　　---- telnet timeout 15
　　
　　---- 即将空闲时间设置为15分钟，当访问防火墙的机器15分钟内没有任何操作时，将自动断开连接。
　　
　　---- telnet访问的缺省口令是cisco，可以通过passwd命令来修改口令。
　　
　　---- 测试telnet时，我们可以使用命令debug icmp trace来获得更多的信息。
　　
　　---- 11．增加服务器访问控制
　　---- 缺省情况下，PIX拒绝所有来自外部网段的访问请求。当WWW服务器等设备放在防火墙的内部网段上时，为了使外部网络上的用户可以访问到，必须使用static和conduit命令来进行配置。
　　
　　---- 下面，我们给出允许外部网络访问内部网络上的WWW服务器的命令。
　　---- static (inside,outside) 202.12.29.204 10.0.0.204 netmask 255.255.255.255
　　---- conduit permit tcp host 202.12.29.204 eq www any
　　
　　---- 其中，第一个命令将在内部网段的WWW服务器10.0.0.204映射一个外部合法地址202.12.29.204；第二个命令允许所有外部主机通过tcp port 80访问202.12.29.204这台服务器。
　　
　　---- 接着，我们再给出一个允许外部网络访问内部网络上的邮件服务器10.0.0.203的命令。
　　---- static (inside,outside) 202.12.29.203 10.0.0.203 netmask 255.255.255.255
　　---- conduit permit tcp host 202.12.29.203 eq smtp any
　　
　　---- 12．控制内部网段对外的访问
　　---- 使用outbound和apply命令进行组合，可以控制内部网段的机器能否对外进行访问，举例说明如下。
　　---- outbound 10 deny 10.0.0.0 255.255.255.0 irc tcp
　　---- outbound 10 permit 10.0.0.204 255.255.255.255 irc tcp
　　
　　---- apply (inside) 10 outgoing_src 如果不想让内部用户使用CHAT功能，可以采用第一条命令，禁止10.0.0.1～10.0.0.255的所有机器使用CHAT功能访问外部站点；第二条命令允许10.0.0.204这台机器通过irc协议访问外部站点;第三条命令将前面的命令应用在inside，也就是内部网段上。
　　---- outbound 20 deny 202.102.224.25 255.255.255.255 www tcp
　　---- apply (inside) 20 outgoing_dest
　　
　　---- 通过对以上2条命令的组合使用，我们可以禁止内部网段上的所有机器访问外部网络的WWW服务器202.102.224.25。
　　
　　---- 到此为止，我们已经介绍了在网络管理中通常会使用到的一些设置命令，其实还有一些其他相关的设置命令，大家可以查阅PIX的文档或者访问Cisco公司的网站以获取最新的资料。
