Sniffer使用简介

发布: 2007-6-23 19:14 | 作者: | 来源: 中国协议分析网 | 查看: 11次 | 进入软件测试论坛讨论

一、捕获数据包前的准备工作

在默认情况下，sniffer将捕获其接入碰撞域中流经的所有数据包，但在某些场景下，有些数据包可能不是我们所需要的，为了快速定位网络问题所在，有必要对所要捕获的数据包作过滤。Sniffer提供了捕获数据包前的过滤规则的定义，过滤规则包括2、3层地址的定义和几百种协议的定义。定义过滤规则的做法一般如下：

1、在主界面选择captureàdefinefilter选项。

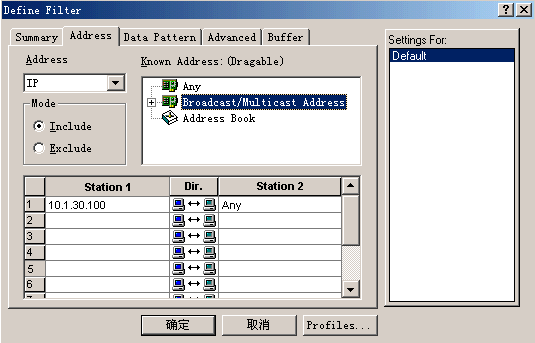

2、definefilteràaddress，这是最常用的定义。其中包括MAC地址、ip地址和ipx地址的定义。以定义IP地址过滤为例，见图1。

Sniffer使用简介（图一）

图1

比如，现在要捕获地址为10.1.30.100的主机与其他主机通信的信息，在Mode选项卡中，选Include(选Exclude选项，是表示捕获除此地址外所有的数据包)；在station选项中，在任意一栏填上10.1.30.100,另外一栏填上any（any表示所有的IP地址）。这样就完成了地址的定义。

注意到Dir.栏的图标：

Sniffer使用简介（图二）

表示，捕获station1收发的数据包；

Sniffer使用简介（图三）

表示，捕获station1发送的数据包；

Sniffer使用简介（图四）

表示，捕获station1收到的数据包。

最后，选取

Sniffer使用简介（图五）

，将定义的规则保存下来，供以后使用。

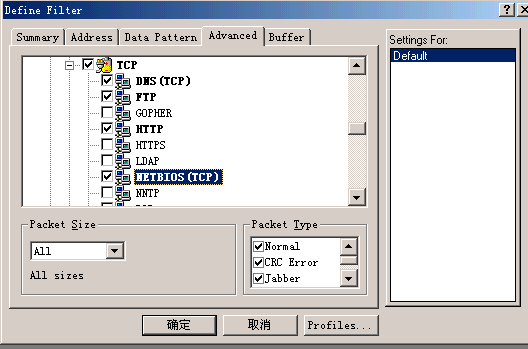

3、definefilteràadvanced，定义希望捕获的相关协议的数据包。如图2。

Sniffer使用简介（图六）

图2

比如，想捕获FTP、NETBIOS、DNS、HTTP的数据包，那么说首先打开TCP选项卡，再进一步选协议；还要明确DNS、NETBIOS的数据包有些是属于UDP协议，故需在UDP选项卡做类似TCP选项卡的工作，否则捕获的数据包将不全。

如果不选任何协议，则捕获所有协议的数据包。

PacketSize选项中，可以定义捕获的包大小，图3，是定义捕获包大小界于64至128bytes的数据包。

Sniffer使用简介（图七）

图3

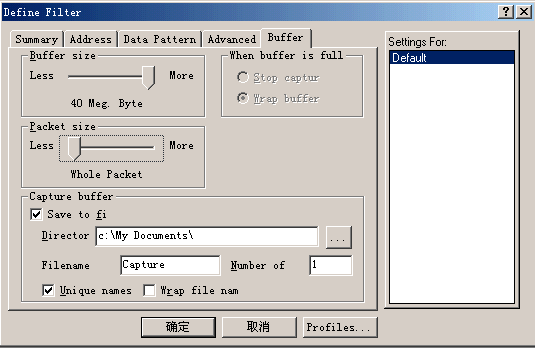

4、definefilteràbuffer,定义捕获数据包的缓冲区。如图4：

Sniffer使用简介（图八）

图4

Buffersize选项卡，将其设为最大40M。

Capturebuffer选项卡，将设置缓冲区文件存放的位置。

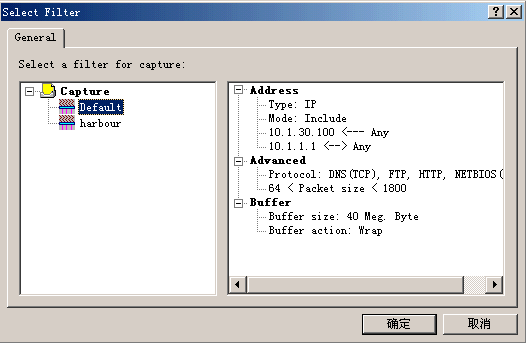

5、最后，需将定义的过滤规则应用于捕获中。如图5：

Sniffer使用简介（图九）

图5

点选SelectFilteràCapture中选取定义的捕获规则。

二、捕获数据包时观察到的信息

CaptureàStart,启动捕获引擎。

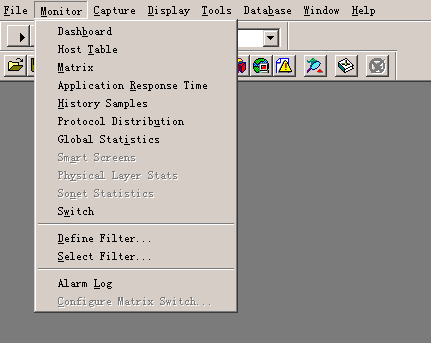

sniffer可以实时监控主机、协议、应用程序、不同包类型等的分布情况。如图6：

Sniffer使用简介（图十）

图6

Dashboard:可以实时统计每秒钟接收到的包的数量、出错包的数量、丢弃包的数量、广播包的数量、多播包的数量以及带宽的利用率等。

HostTable：可以查看通信量最大的前10位主机。

Matrix:通过连线，可以形象的看到不同主机之间的通信。

ApplicationResponseTime:可以了解到不同主机通信的最小、最大、平均响应时间方面的信息。

HistorySamples:可以看到历史数据抽样出来的统计值。

Protocoldistribution:可以实时观察到数据流中不同协议的分布情况。

Switch:可以获取cisco交换机的状态信息。

在捕获过程中，同样可以对想观察的信息定义过滤规则，操作方式类似捕获前的过滤规则。

三、捕获数据包后的分析工作

要停止sniffer捕获包时，点选CaptureàStop或者CaptureàStopandDisplay,前者停止捕获包，后者停止捕获包并把捕获的数据包进行解码和显示。如图7：

Sniffer使用简介（图十）

图7

Decode:对每个数据包进行解码，可以看到整个包的结构及从链路层到应用层的信息，事实上，sniffer的使用中大部分的时间都花费在这上面的分析，同时也对使用者在网络的理论及实践经验上提出较高的要求。素质较高的使用者借此工具便可看穿网络问题的结症所在。

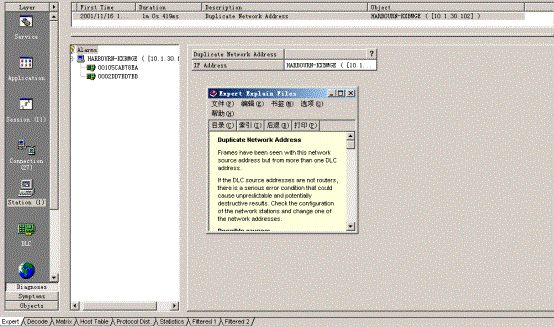

Expert:这是sniffer提供的专家模式，系统自身根据捕获的数据包从链路层到应用层进行分类并作出诊断。其中diagnoses提出非常有价值的诊断信息。图8，是sniffer侦查到IP地址重叠的例子及相关的解析。

Sniffer使用简介（图十二）

图8

sniffer同样提供解码后的数据包过滤显示。

要对包进行显示过滤需切换到Decode模式。

Displayàdefinefilter，定义过滤规则。

Displayàselectfilter,应用过滤规则。

显示过滤的使用基本上跟捕获过滤的使用相同。

四、sniffer提供的工具应用

sniffer除了提供数据包的捕获、解码及诊断外，还提供了一系列的工具，包括包发生器、ping、traceroute、DNSlookup、finger、whois等工具。

其中，包发生器比较有特色，将做简单介绍。其他工具在操作系统中也有提供，不做介绍。

包发生器提供三种生成数据包的方式：

点选

Sniffer使用简介（图十三）

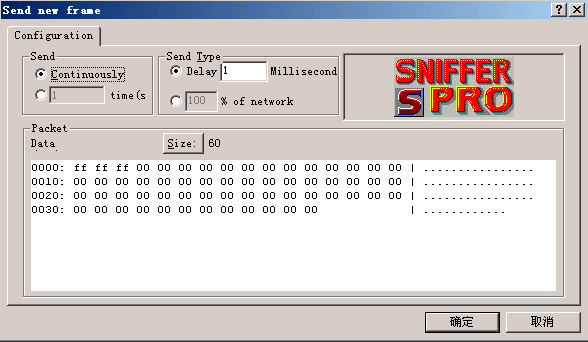

，新构一个数据包，包头、包内容及包长由用户直接填写。图9，定义一个广播包，使其连续发送，包的发送延迟位1ms

Sniffer使用简介（图十四）

图9

点选

Sniffer使用简介（图十五）

发送在Decode中所定位的数据包，同时可以在此包的基础上对数据包进行如前述的修改。

点选

Sniffer使用简介（图十六）

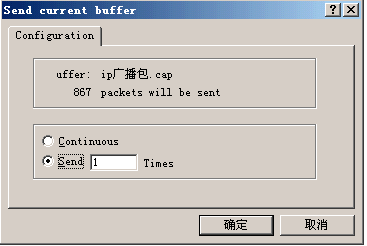

，发送buffer中所有的数据包，实现数据流的重放。见图10：

Sniffer使用简介（图十七）

图10

可以定义连续地发送buffer中地数据包或只发送一次buffer中地数据包。请特别注意，不要在运行的网络中重放数据包，否则容易引起严重的网络问题。数据包的重放经常用于实验环境中。
