处理ICMPPing与PIX防火墙

　　 前言

互联网控制信息协议 (ICMP) ping在PIX 防火墙根据PIX代码版本不同处理。

使用的组件

本文的信息根 据以下的软件及硬件版本。

•


  PIX软件 版本4.1(6)从5.0.1和以后

本文提供 的信息在特定实验室环境里从设备被创建了。用于本文的所 有设备开始了以一个缺省（默认）配置。如果在一个真实网 络工作，保证您使用它以前了解所有命令的潜在影响。

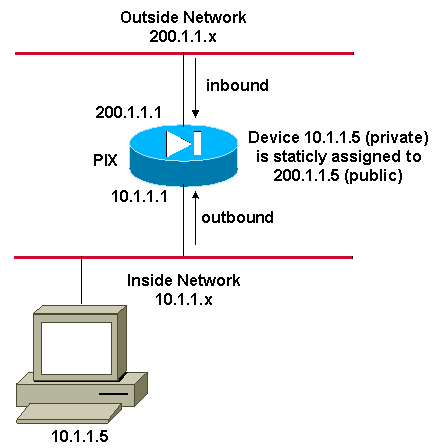

网络图

Ping通过PIX

PIX软件版本5.0.1以上

默认情况下 INBOUND ICMP通过PIX被拒绝; 出局ICMP允许，默认情况下 但流入的应答被拒绝。

Ping Inbound

INBOUND ICMP可以允许带有 管道语句或 访问列 表语句，您在PIX使用。 请勿 混合输送管道和访问控制列表。 由所有设备超出允许设备的 ICMP 10.1.1.5里面(静态到200.1.1.5)：

static (inside,outside) 200.1.1.5 10.1.1.5 netmask 255.255.255.255 0 0

!--- and either

conduit permit icmp 200.1.1.5 255.255.255.255 0.0.0.0 0.0.0.0 echo

!--- or

access-list 101 permit icmp any host 200.1.1.5 echo

access-group 101 in interface outside

Ping outbound

对出局ICMP的回应可以允许带有 管道语句或 访问列表语句，您在PIX使用。 请勿混合输送 管道和访问控制列表。 允许对设备10.1.1.5里面起动的ICMP 请求的回应(静态到200.1.1.5)从所有设备外面：

static (inside,outside) 200.1.1.5 10.1.1.5 netmask 255.255.255.255 0 0

!--- and either

conduit permit icmp 200.1.1.5 255.255.255.255 0.0.0.0 0.0.0.0 echo-reply

conduit permit icmp 200.1.1.5 255.255.255.255 0.0.0.0 0.0.0.0 source-quench

conduit permit icmp 200.1.1.5 255.255.255.255 0.0.0.0 0.0.0.0 unreachable

conduit permit icmp 200.1.1.5 255.255.255.255 0.0.0.0 0.0.0.0 time-exceeded

!--- or

access-list 101 permit icmp any host 200.1.1.5 echo-reply

access-list 101 permit icmp any host 200.1.1.5 source-quench

access-list 101 permit icmp any host 200.1.1.5 unreachable

access-list 101 permit icmp any host 200.1.1.5 time-exceeded

access-group 101 in interface outside

PIX软件版本4.2(2)至 5.0.1

默认情况下 INBOUND ICMP通过PIX被拒绝; 出局ICMP允许，默认情况下 但流入的应答被拒绝。

Ping Inbound

INBOUND ICMP可以允许带有管道语句。 由所 有设备超出允许设备的ICMP 10.1.1.5里面(静态到200.1.1.5)：

static (inside,outside) 200.1.1.5 10.1.1.5 netmask 255.255.255.255 0 0

conduit permit icmp 200.1.1.5 255.255.255.255 0.0.0.0 0.0.0.0 echo

Ping outbound

对出局ICMP的回应可以允许带有管道语句。允 许对设备10.1.1.5里面起动的ICMP 请求的回应(静态到200.1.1.5) 从所有设备外面：

static (inside,outside) 200.1.1.5 10.1.1.5 netmask 255.255.255.255 0 0

conduit permit icmp 200.1.1.5 255.255.255.255 0.0.0.0 0.0.0.0 echo-reply

conduit permit icmp 200.1.1.5 255.255.255.255 0.0.0.0 0.0.0.0 source-quench

conduit permit icmp 200.1.1.5 255.255.255.255 0.0.0.0 0.0.0.0 unreachable

conduit permit icmp 200.1.1.5 255.255.255.255 0.0.0.0 0.0.0.0 time-exceeded

PIX软件版本4.1(6)至4.2(2)

默认情况下INBOUND ICMP通过PIX被 拒绝; 默认情况下出局ICMP允许。

Ping Inbound

INBOUND ICMP可以允许带有管道语句。 由所 有设备超出允许设备的ICMP 10.1.1.5里面(静态到200.1.1.5)：

static (inside), outside) 200.1.1.5 10.1.1.5

conduit 200.1.1.5 8 icmp 0.0.0.0 0.0.0.0

!--- 8 is for echo request; these are from RFC 792.

!--- See ICMP Message Types (RFC 792).

Ping outbound

默认情况下出局ICMP和回应允许。

Ping对PIX的自有接口

在PIX软件版本4.1(6)直 到5.2.1，ICMP 数据流对PIX的自有接口允许; 不可能配置 PIX 不回应。您不会能ping接口在"更边"的PIX 在任何版本 。在我们的网络图，您能到ping 10.1.1.1从10.1.1.5或 200.1.1.1从外面，但您不会能连接200.1.1.1从10.1.1.5，亦不您 能到ping 10.1.1.1 ，从外面。默认情况下开始在PIX软件版 本5.2.1，ICMP仍然允许，但PIX ping响应从其自有接口可以用icmp 命令 (即"stealth PIX"禁用)：

icmp许可证|deny [ host ] src_addr [ src_mask ][ type ] int_name

例 如，下列防止我们的PIX发送ECHO回复以回应ECHO请求：

icmp拒绝所有响应外面

照同访问控制列表，在没有 许可证 语句时，有一 含蓄的也拒绝其他ICMP数据流。

此 命令允许ping从网络立即外面PIX：

icmp许可证200.1.1.0 255.255.255.0响应外面

照同访问控制列表，在没有 许可证 语句时，有一 含蓄的也拒绝其他ICMP数据流。

ICMP消息类型 (RFC 792)
