　　MPLS技术实现了在一个网络平台上支持多种VPN网络，提供网络有效的隔离和复用，非常适合网络运营商建立基础业务平台。而如何在企业网内发挥MPLS技术的优势组网则需要考虑以下几点：
　　
　　1) 企业内的各个应用子系统是否相独立。
　　

　　如果企业内的各个应用子系统之间不够独立，需要多方面的通信，采用MPLS VPN将变得十分复杂，如何控制路由信息将是一个繁琐的工作；也容易发生人为错误。如果各个应用子系统之间相对独立，只在个别节点沟通，甚至没有沟通，管理独立，采用MPLS VPN将十分有利。
　　
　　2) 网络用户的终端是否只访问子系统内的信息资源，信息资源本身是否相对独立。
　　
　　针对每个用户的终端（或PC），如果只与子系统内的服务器通信则可采用MPLS VPN。相反，如果存在大量的单个用户PC需要访问到各个子系统的信息资源，这些用户将无法归属到哪一个VPN，采用MPLS VPN将十分困难。
　　
　　3) 子网络通信方式是主机终端方式还是对等通信。
　　
　　如果网络应用的方式是主机终端方式，客户终端之间没有相互通信，则可采用AToM（Anything Transport OVER MPLS）方式建立星型拓扑网络，简单高效。相反，需要建立多点到多点的MPLS VPN。
　　

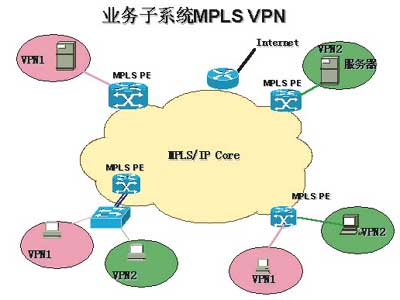

　　业务子系统MPLS VPN
　　
　　网络要求：系统内的服务器和用户终端需要对等通信，只在特定的出口服务器与企业的其他系统通信。
　　
　　网络实现：MPLS VPN，在用户终端、服务器到MPLS PE路由器的连接需要独立的链路：采用独立的端口或是VLAN子端口。在特定的出口处需要配置网络安全策略。没有地址限制，如图1。
　　
　　　
　　

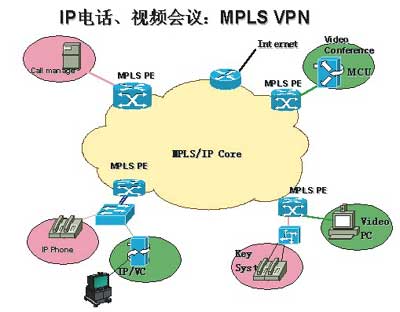

　　图1 IP电话、视频会议系统:带有QoS的MPLS VPN
　　
　　网络要求：系统内的呼叫服务器和用户终端IP电话、电话网关需要对等通信。与其他系统基本没有通信。
　　
　　网络实现：MPLS VPN，在用户终端、服务器到MPLS PE路由器的连接需要独立的链路：采用独立的端口或是VLAN子端口。可采用保留地址。MPLS PE路由器需要提供IP QoS到MPLS的EXP服务等级对应和标示(Classify and Marking)，如图2。
　　
　　　
　　

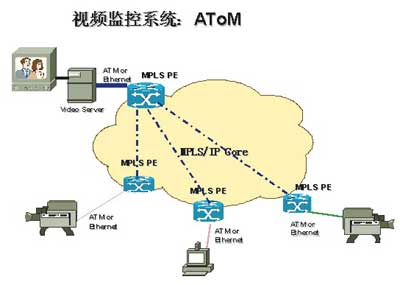

　　图2 视频监控系统: AToM应用
　　
　　网络要求：视频服务器与视频监控头采用星型连接，链路可采用以太网或ATM接口。
　　
　　网络实现：采用AToM中的Ethernet over MPLS或ATM over MPLS，建立独立的链路网络，如图3。
　　
　　
　　
　　图3 MPLS PE路由器之间可建立MPLS TE来提供带宽和延迟的保证。
