共用一条ADSL上网轻松,简单,方便(组图)

领测软件测试网

　　
　　目前最流行的宽带接入技术是什么？很多经常上网的用户当然都会说ADSL。的确，ADSL宽带接入技术现今已经成为中国目前最流行、应用最广泛的一种宽带技术。它使用现有的电话线路，利用分频技术，在一根电话上就可以同时传输电话语音模拟信息及网络数字信号。

对于家庭用户来说非常适用。
　　
　　网通为我们提供的ADSL线路一般每月的线路租用费用为100元左右，应该来讲不算多，有没有一种更加节省费用的方式呢？答案是肯定的，今天我们就为大家来介绍一下如何两家共用一条ADSL宽带线路共享上网。
　　
　　小辉和小斌是一对从小玩到大的好朋友，大学毕业，两人都被分配到了一家国有企业工作。上班几年以后，单位准备为两人解决住房问题，因为感情非常深厚，所以向单位申请给他们安排了对门。分到了新房，这两位网虫在装修前就合计安装一条ADSL线路，两家组建局域网共享上网，平时没什么事的时候还可以在局域网里一起痛快的联机玩魔兽ＣＳ。
　　
　　方案设计及选型：
　　
　　这种对门邻居共享宽带线路和一般的家庭两机组网有很大不同。在位置上，两家的机器都是在不同的住宅内，不像家庭中组网都是在自己房子的不同房间，在这种情况下，我们可以有三种组网方案选择：
　　
　　１、用冲击钻在两家房间的交接墙面打孔穿线
　　
　　这种方式在施工过程中会相对比较麻烦。我们需要在两家的交接墙面，确定好宽带线路和局域网网线的大概位置，在最合理的位置使用冲击钻打孔，然后将网线引入，使用网线模块连接，安装面板以后，每户使用一根网线进行连接。不管用户是采用宽带路由器共享上网还是两机互联共享上网，都可以通过这根网线来进行连接。
　　
　　这个方案在安装完成后非常美观大方，而且还可以通过面板的模块共享有线电视线路，但是只适合一些对于布线工作比较了解的用户，不了解的用户在实施时最好有专业人员指导。在安装之前，需要先进行合理的规划，并且要有清晰的布线设计图。当然，如果是在没装修之前就有两户使用一条宽带线路的打算，在装修时就可以让师傅帮你在选定的位置上钻孔。这样就省事了许多。
　　
　　２、从户外引入网线连接
　　
　　从户外引入网线连接一般都是通过窗户将网线的两端分别引入到两户住宅当中，大部分新房的门窗基本上都使用的是铝合金和塑钢材料，使用一般的手枪钻就可以打孔穿线，这种方式其实是一种很简单的布线方式，不需要模块和面板，两头网线从窗户引入到室内，沿边角将网线引到计算机旁，用水晶头连接到电脑即可，比较适合怕麻烦的用户。严格来说这种布线是非常不规范的，网线在户外容易受到环境影响的机率较大，有时会出现断线，连接不正常等问题出现，冬天的时候外面的冷气也可以从钻孔中进入室内，所以我们不建议大家使用这种方式。
　　
　　３、使用无线宽带路由器组建无线网络
　　
　　最简单的方式就是采用无线宽带路由器组建无线局域网实现宽带共享，我们需要购买一台无线宽带路由器，在引入接入线路的用户家中，将ADSL Modem与无线宽带路由器的ＷＡＮ端口连接。主机一般可以直接使用ＰＣＩ网卡与无线宽带路由器的任一ＬＡＮ口相连，另一户需要购买一块ＵＳＢ或者ＰＣＩ接口的无线网卡，在无线宽带路由器和装有无线网卡的机器上简单设置就可以共享上网。这种方式因为采用的是无线技术，所以环境对其信号强度及覆盖范围影响较大。不建议有些有强电磁干扰及墙体屏蔽性太强的用户使用。
　　
　　两人在咨询了单位的网管员后，决定从＂用冲击钻在两家房间的交接墙面打孔穿线＂和＂使用无线宽带路由器组建无线网络＂这两个方案中选择，原本想要使用无线宽带路由器来组网，可是他们在共享ＡＤＳＬ线路的同时还想共享有线电视线路，而非常喜欢玩局域网游戏他们对于带宽和线路稳定性要求又非常高，商量来商量去，最后两人决定使用在交接墙面打孔穿线的方式来进行组网。
　　
　　产品购买：
　　
　　在确定了组网方案后，热心的网管又为他们拉了一道需要购买产品的清单，组建这样类型的有线局域网一般需要网线、水晶头、连接模块、面板。如果使用两机互联的方式，我们需要有三块网卡，主机装两块，共享机一块。使用宽带路由器组网则需要到市场上买台宽带路由器，市场上的宽带路由器都是４个ＷＡＮ口的，最便宜的不到一百块钱。如果需要共享的机器超过４台，我们也可以选择一些８口的宽带路由器产品。这里他们选择使用宽带路由器来组建共享网络，都使用主板集成网卡，所以不需要买网卡。
　　
　　双绞线：
　　　

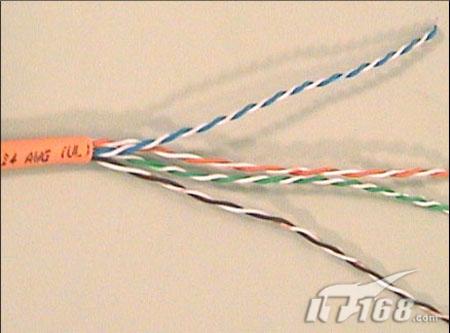

　　双绞线
　　
　　做为星型拓朴结构网络的神经，双绞线是必不可少的。目前市场上的各类双绞线品牌繁多，质量也参差不齐，按照类别划分有三类双绞线、五类双绞线、超五类双绞线及六类双绞线，三类线是用来传输语音信号的，不需要考虑，而六类双绞线适用于千兆以太网，且硬度较高，在安装时比较费劲，所以通常都会选择超五类无屏蔽双绞线。我们可以选择一些比较知名的品牌，如ＡＭＰ、ＡＶＡＹＡ等等，双绞线长度根据具体的环境来定，这里我们需要三根连接网线，用户可以按照这样的方式计算：三根跳线的长度＋３０公分墙体内线长＋２００公分的冗余，这个冗余线是可选的，以防线路出现问题或者调换机器位置需要增加双绞线。
　　
　　水晶头：
　　　
　　水晶头
　　
　　水晶头的术语名称叫ＲＪ４５连接器，是用来连接双绞线的两端，在选择时可以选择一些材质比较坚硬的产品，好点的水晶头是一块钱一个，因为是使用宽带路由器组网，三根网线就足够了，按理来说是需要６个水晶头。因为对打线不是很熟悉，他们同样多买了几个水晶头。
　　
　　连接模块：
　　　

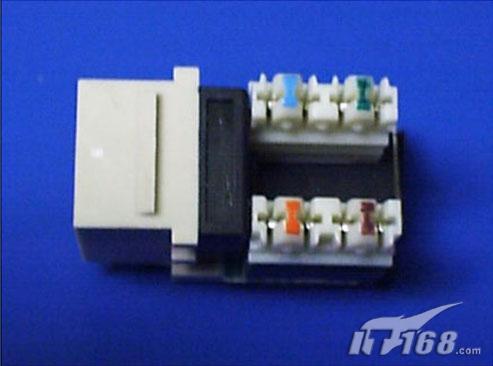

　　连接模块
　　
　　连接模块是指安装在面板里面的连接两端跳线的ＲＪ４５插座，这类产品用来连接网线的两端，做为线路的中继用途。市场上的连接模块根据品牌及产品类型不同，价格从２０元到１００元的都有。这里购买两个即可，不需要多，因为连接模块可以反复打接线缆。
　　
　　信息面板：
　　　

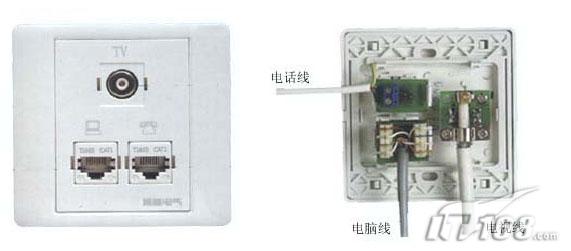

　　多功能信息面板
　　
　　信息面板是安装在墙面的可插入ＲＪ４５模块，一般市场上有单口、双口、四口等等类型，这里他们俩为了更省钱，干脆买了两块能连接电话线＼网线及有线电视线的三合一面板，在共享网络的同时，使用一条有线电视线路，两家同时收看有线电视，这样算起来，成本将会大大降低。在安装面板时，我们可以选择暗盒安装和明盒安装，暗盒安装是指面板盒安装在墙体内，这样看起来更加美观大方，但是需要在墙体打出安装盒的位置。明盒安装是指面板盒安装在墙体之外，这样维护起来比较方便，也不需要在墙体开太大的洞。
　　
　　宽带路由器
　　　
　　宽带路由器
　　
　　宽带路由器是现在家庭组网时比较流行的一种产品，这类产品为局域网的计算机提供网关共享功能，家用宽带路由器一般配备４个ＬＡＮ接口和１个ＷＡＮ接口，ＬＡＮ接口用来连接局域网计算机，而ＷＡＮ接口用来连接ＩＳＰ提供的宽带线路。目前市场上的宽带路由器因配置不同价格也不尽相同，从９０元到４００元不等。在小辉和小斌家里因为各自己家中只有一台计算机，所以一般买个百元左右的就可以满足需求，这里他们根据经销商的推荐，选择了一款ＴＰ－Link的ＴＬ－Ｒ４０２Ｍ宽带路由器产品。
　　
　　施工阶段：
　　
　　材料购买完成后，两人又马不停蹄的赶到营业厅去申请了ＡＤＳＬ线路，几天后，网通的工作人员就上门为他们安装了电话，并且开通了ＡＤＳＬ。
　　
　　因为组网计划是在装修之前生成的，所以小辉和小斌在装修的时候就请装修师傅帮他们在按照预先设计好的墙体位置上打好了孔，其他读者在打孔里应该考虑是使用暗盒还是明盒安装面板，根据不同的选择打不同的孔。
　　
　　他们又从单位的网管手里借来了ＲＪ４５打线器及模块打线器，制作了两根连接网线，然后用模块打线器将面板内的双绞线连接到了模块当中，检查连接线没有问题之后，便用螺丝钉将面板安装到墙上。
　　
　　这样，全部的联网工作的一半已经完成了。接下来就是连接电脑和调试宽带路由器了。ＡＤＳＬ线路是装在小辉家里，于是他用做好的连接网线一端连接的计算机的网卡上，另一端连接到宽带路由器的ＬＡＮ接口，小斌需要通过面板上的模块转接后才能连接到宽带路由器上，所以使用了两根网线。一根连接信息模块与计算机，另一根将宽带路由器的ＬＡＮ接口和信息模块的另一端连接到一起。
　　　

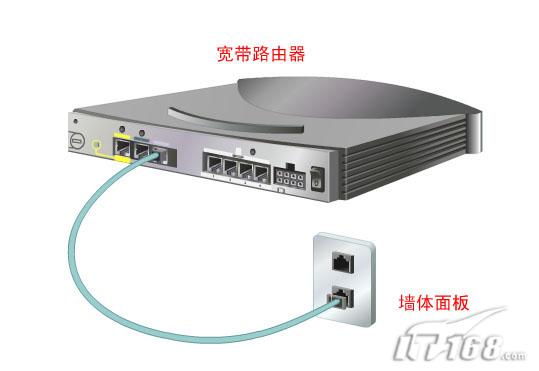

　　连接示意图
　　
　　在确认内部局域网正常以后。就将宽带路由器与ＡＤＳＬ　MODEM连接，在小辉的机器上使用浏览器登陆宽带路由器，通过连接向导使宽带路由器连接能够通过ＰＰＰＯＥ拨号建立连接。最后在两台机器上设置了ＩＰ地址及网关，小辉和小斌的两台机器都可以共享上网了。经过了这些周折，终于大功告成。当晚，两人就高兴的睡不着觉，玩了一个通宵的游戏。
　　
　　总结：
　　
　　通过这样的组网方式，小辉和小斌不但实现了双机共享ＡＤＳＬ宽带线路上网，而且还可以在局域网内进行联网游戏，而且一年就能节省８００元左右的上网费用。后来他们又一起共享了有线电视线路，这样，成本就大大减少。您还在犹豫什么，赶快按照以上的方面和邻居一起实现共享宽带上网吧！
