基于UML的工作流管理系统分析

领测软件测试网

这里仅给出用例ProcessMonitor 的具体功能分析。这些功能分析作为对ProcessMonitor 用例的注释，不在用例图上标识，只作为系统详细设计时的要点。对其余用例的分析方法与之类似。

过程监督服务器作为引擎容器的一部分，主要提供外部对引擎容器的运行状况的监督，即对引擎当前运行状况的查询。

譬如，当客户端或管理端需要了解引擎的运行状况时，首先发出一个消息请求，消息服务器接受到该消息后对消息进行解释，如果属于查询引擎的运行状况，则调用监督服务部分提供的API（应用程序接口）对引擎进行查询，然后将结果返回至请求者。

监督服务器处理的查询请求根据请求对象的不同主要有如下内容：

引擎容器运行状况的查询；各引擎运行状况的查询；过程定义信息的查询；过程实例信息的查询；活动实例信息的查询；工作项信息的查询；同步命令请求的响应。

b.工作流引擎

　

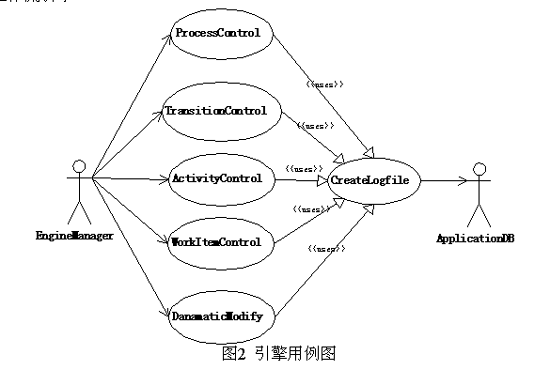

    图2表示工作流引擎的用例图。其中的活动者包括EngineManager（引擎管理器）与LogFiles（日志文件）。EngineManager 负责控制工作流中所有元素的状态，是工作流调度的核心。LogFiles 阶段性将固定格式的文字记录为日志，用以保存。这里的用例有ProcessControl（控制过程实例）、TransitionControl（控制转移）、ActivityControl（控制活动）、WorkItemControl（控制工作项）、DanamaticModify（动态修改流程）、CreateLogfile（创建日志文件）。EngineManager 根据一定的条件，通过ProcessControl、TransitionControl、ActivityControl、WorkItemControl 与DanamaticModify，控制工作流各个组成元素的状态，以达到控制工作流的目的。

c.过程监督

　
