Tomcat开发技术之与HTTP服务器的集成

领测软件测试网

　　
　　Tomcat最主要的功能是提供Servlet/JSP容器，尽管它也可以作为独立的Java Web服务器，它在对静态资源（如HTML文件或图像文件）的处理速度，以及提供的Web服务器管理功能方面都不如其他专业的HTTP服务器，如IIS和Apache服务器。
　　

　　因此在实际应用中，常常把Tomcat与其他HTTP服务器集成。对于不支持Servlet/JSP的HTTP服务器，可以通过Tomcat服务器来运行Servlet/JSP组件。
　　
　　当Tomcat与其他HTTP服务器集成时，Tomcat服务器的工作模式通常为进程外的Servlet容器，Tomcat服务器与其他HTTP服务器之间通过专门的插件来通信。关于Tomcat服务器的工作模式的概念可以参考本书1.4节。
　　
　　本章首先讨论Tomcat与HTTP服务器集成的一般原理，然后介绍Tomcat与Apache以及IIS集成的详细步骤。
　　
　　22.1 Tomcat与HTTP服务器集成的原理
　　
　　Tomcat服务器通过Connector连接器组件与客户程序建立连接，Connector组件负责接收客户的请求，以及把Tomcat服务器的响应结果发送给客户。默认情况下，Tomcat在server.xml中配置了两种连接器：
　　
　　<!-- Define a non-SSL Coyote HTTP/1.1
　　Connector on port 8080 -->
　　<Connector port="8080"
　　maxThreads="150"
　　minSpareThreads="25"
　　maxSpareThreads="75"
　　enableLookups="false"
　　redirectPort="8443"
　　acceptCount="100"
　　debug="0"
　　connectionTimeout="20000"
　　disableUploadTimeout="true" />
　　
　　<!-- Define a Coyote/JK2 AJP 1.3
　　Connector on port 8009 -->
　　<Connector port="8009"
　　enableLookups="false"
　　redirectPort="8443" debug="0"
　　protocol="AJP/1.3" />
　　
　　第一个连接器监听8080端口，负责建立HTTP连接。在通过浏览器访问Tomcat服务器的Web应用时，使用的就是这个连接器。
　　
　　第二个连接器监听8009端口，负责和其他的HTTP服务器建立连接。在把Tomcat与其他HTTP服务器集成时，就需要用到这个连接器。
　　

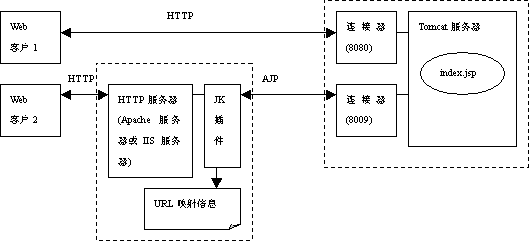

　　Web客户访问Tomcat服务器上JSP组件的两种方式如图22-1所示。
　　　开发技术之与HTTP服务器的集成（图一）" />
　　图22-1 Web客户访问Tomcat服务器上的JSP组件的两种方式
　　
　　在图22-1中，Web客户1直接访问Tomcat服务器上的JSP组件，他访问的URL为http://localhost:8080/index.jsp。Web客户2通过HTTP服务器访问Tomcat服务器上的JSP组件。假定HTTP服务器使用的HTTP端口为默认的80端口，那么Web客户2访问的URL为http://localhost:80/index.jsp 或者 http://localhost/index.jsp。
　　
　　下面，介绍Tomcat与HTTP服务器之间是如何通信的。
　　
　　22.1.1 JK插件
　　
　　Tomcat提供了专门的JK插件来负责Tomcat和HTTP服务器的通信。应该把JK插件安置在对方的HTTP服务器上。当HTTP服务器接收到客户请求时，它会通过JK插件来过滤URL，JK插件根据预先配置好的URL映射信息，决定是否要把客户请求转发给Tomcat服务器处理。
　　
　　假定在预先配置好的URL映射信息中，所有"/*.jsp"形式的URL都由Tomcat服务器来处理，那么在图22-1的例子中，JK插件将把客户请求转发给Tomcat服务器，Tomcat服务器于是运行index.jsp，然后把响应结果传给HTTP服务器，HTTP服务器再把响应结果传给Web客户2。
　　
　　对于不同的HTTP服务器，Tomcat提供了不同的JK插件的实现模块。本章将用到以下JK插件：
　　
　　与Windows下的Apache HTTP服务器集成：mod_jk_2.0.46.dll
　　
　　与Linux（RedHet）下的Apache HTTP服务器集成：mod_jk.so-ap2.0.46-rh72..46-rh72
　　
　　与IIS服务器集成：isapi_redirect.dll
　　
　　22.1.2 AJP协议
　　
　　AJP是为Tomcat与HTTP服务器之间通信而定制的协议，能提供较高的通信速度和效率。在配置Tomcat与HTTP服务器集成中，读者可以不必关心AJP协议的细节。关于AJP的知识也可以参考网址：
　　
　　http://jakarta.apache.org/builds/jakarta-tomcat-connectors/jk2/doc/common/AJPv13.html
　　
　　22.2 在Windows下Tomcat与Apache服务器集成
　　
　　Apache HTTP服务器是Apache软件组织提供的开放源代码软件，它是一个非常优秀的专业的Web服务器，为网络管理员提供了丰富多彩的Web管理功能，包括目录索引、目录别名、内容协商、可配置的HTTP错误报告、CGI程序的SetUID执行、子进程资源管理、服务器端图像映射、重写URL、URL拼写检查以及联机手册等。
　　
　　Apache HTTP服务器本身没有提供Servlet/JSP容器。因此，在实际应用中，把Tomcat与Apache集成，可以建立具有实用价值的商业化的Web平台。在Windows NT/2000下Tomcat与Apache服务器集成需要准备的软件参见表22-1。
　　

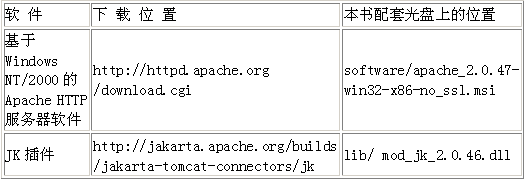

　　表22-1 在Windows NT/2000下Tomcat与Apache服务器集成需要准备的软件
　　　
　　1、安装Apache HTTP服务器
　　

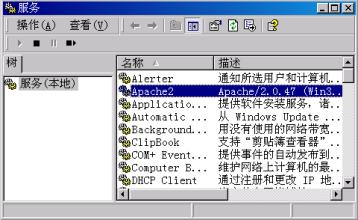

　　运行apache_2.0.47-win32-x86-no_ssl.msi，就启动了Apache HTTP服务器的安装程序，只要按默认设置进行安装即可。如果安装成功，会自动在Windows中加入Apache HTTP服务，如图22-2所示。
　　　
　　图22-2 加入到Windows服务中的Apache服务
　　
　　假定Apache的根目录为，在其conf子目录下有一个配置文件httpd.conf。如果Apache安装在本机，并且采用默认的80端口作为HTTP端口，在httpd.conf文件中会看到如下属性：
　　
　　Listen 80
　　ServerName localhost:80
　　
　　在操作系统的【开始】→【程序】→【Apache HTTP Server 2.0.47】→【Control Apache Server】菜单中，提供了重启（Restart）、启动（Start）和关闭（Stop）Apache服务器的子菜单。
　　
　　应该确保80端口没有被占用，否则Apache服务器无法启动。Apache服务器启动后，就可以通过访问Apache的测试页来确定是否安装成功。访问http://localhost，如果出现如图22-3所示的网页，就说明Apache已经安装成功了。
　　　
　　图22-3 Apache服务器的测试网页
　　
　　2、在Apache中加入JK插件
　　
　　在Apache中加入JK插件，只要把mod_jk_2.0.46.dll拷贝到/modules目录下即可。
　　
　　3、创建workers.properties文件
　　
　　workers.properties文件用于配置Tomcat的信息，它的存放位置为 /conf/workers.properties。在本书配套光盘的sourcecode/chapter22/windows_apache目录下提供了workers.properties文件，它的内容如下（"#"后面为注释信息）：
　　
　　workers.tomcat_home=C:\jakarta-tomcat
　　#让mod_jk模块知道Tomcat
　　workers.java_home=C:\j2sdk1.4.2
　　#让mod_jk模块知道j2sdk
　　ps=#指定文件路径分割符
　　worker.list=worker1
　　worker.worker1.port=8009
　　#工作端口，若没占用则不用修改
　　worker.worker1.host=localhost
　　#Tomcat服务器的地址
　　worker.worker1.type=ajp13
　　#类型
　　worker.worker1.lbfactor=1
　　#负载平衡因数
　　
　　以上文件中的属性描述参见表22-2。
　　
　　表22-2 workers.properties文件的属性
　　　
　　4、修改Apache的配置文件httpd.conf
　　
　　打开/conf/httpd.conf文件，在其末尾加入以下内容：
　　
　　# Using mod_jk2.dll to
　　redirect dynamic calls to Tomcat
　　LoadModule　jk_module
　　modules\mod_jk_2.0.46.dll
　　JkWorkersFile
　　"conf\workers.properties"
　　JkLogFile　"logs\mod_jk2.log"
　　JkLogLevel　debug
　　JkMount　/*.jsp　worker1
　　JkMount　/helloapp/*　worker1
　　
　　在本书配套光盘的sourcecode/chapter22/windows_apache/httpd_modify.conf文件中提供了以上内容，它指示Apache服务器加载JK插件，并且为JK插件设置相关属性，这些属性的描述参见表22-3。
　　

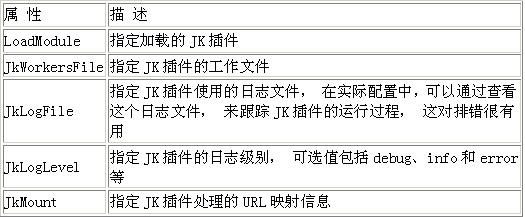

　　表22-3 JK插件的相关属性
　　
　　JkMount用来指定URL映射信息，"JkMount /*.jsp worker1"表示"/*.jsp"形式的URL都由worker1代表的Tomcat服务器来处理；"JkMount /helloapp/* worker1"表示访问helloapp应用的URL都由worker1来处理。
　　
　　5、测试配置
　　
　　重启Tomcat服务器和Apache服务器，通过浏览器访问http://localhost/index.jsp，如果出现Tomcat的默认主页，说明配置已经成功。此外，如果在Tomcat服务器上已经发布了helloapp应用，可以访问http://localhost/helloapp/index.htm，如果正常返回helloapp应用的index.htm网页，说明配置已经成功。
　　
　　如果配置有误，可以查看JK插件生成的日志信息，它有助于查找错误原因。在Apache的配置文件httpd.conf中设定该日志文件的存放位置为/logs/mod_jk2.log
　　
　　6、Apache与多个Tomcat服务器集成时的负载平衡
　　
　　在实际应用中，如果网站的访问量非常大，为了提高访问速度，可以将多个Tomcat服务器与Apache集成，让它们共同分担运行Servlet/JSP组件的任务。 JK插件的loadbalancer（负载平衡器）负责根据在workers.properties文件中预先配置的lbfactor（负载平衡因数）为这些Tomcat服务器分配工作负荷，实现负载平衡。
　　
　　假定Apache和两个Tomcat服务器集成，一个Tomcat服务器和Apache运行在同一台机器上，使用的JK端口为8
