标准建模语言UML及其支持环境(六)

发布: 2009-10-30 10:43 | 作者: 不详 | 来源: 领测软件测试网采编 | 查看: 11次 | 进入软件测试论坛讨论

领测软件测试网


需求分析
分析的第一步是定义用例,以描述所开发系统的外部功能需求。用例分析包括阅读和分析需求说明,此时需要与系统的潜在用户进行讨论。用例模型的主要构件是用例、角色和系统边界。用例用于描述每个功能需求,系统边界用于界定系统功能范围,而角色用于描述与系统功能有关的外部实体,它可以是用户,也可以是外部系统。

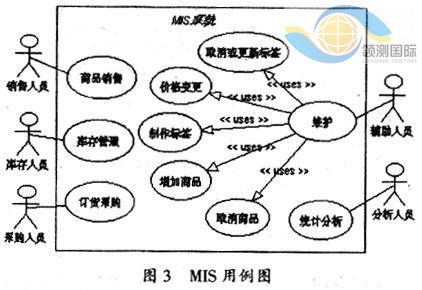

在本实例中,通过分析,先确认商业MIS中的角色有销售人员、库存人员、采购人员、辅助人员和分析人员。在此基础上,确认用例。商业MIS的用例有订货采购、库存管理、商品销售、统计分析、系统维护(包括增加商品、取消商品、制作标签、价格变更、取消或更新标签)。如图3所示。

除了用用例图描述系统需求外,还可以用文字(或活动图)对每个用例进行需求说明,更具体地描述该用例与角色的交互。例如我们可以描述订货采购用例的需求说明如下:
· 如果是新商品:
a. 新商品登记;
b. 采购进货;
c. 登记入库 。
· 如果商品库存不足:
a. 采购进货;
b. 登记入库。

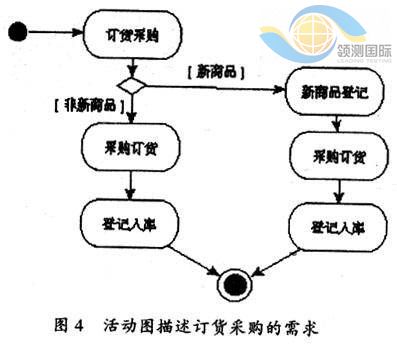

订货采购需求可以用活动图来描述,如图4所示。由于用例的需求说明直接影响到后续设计阶段对类的操作的定位,因此,用例的需求说明应当尽量全面、准确。
