在上文里,我们介绍了配置ADSL Modem的基本准备工作,现在我们来介绍一下配置ADSL Modem的两种基本方式。
两种方式配置ADSL Modem
一般的以太网接口的ADSL Modem都提供了两种不同的配置方式:一种是使用专门配置软件,通过配置软件自动连接到modem上,利用其提供的一些设置选项来设置我们的modem。另一种是通过web方式,在浏览器中连接到modem中,利用其提供的web配置接口,对其进行详细的设置。一般情况下,笔者所见到的modem配置软件所提供的配置选项都比较简单,只能完成一些较基本的设置,保证用户能够正常连接到因特网,许多的高级功能都不能在配置软件中进行设置。但从另一方面来说使用配置软件更简单,用户一般只要按照其向导的提示,一步一步地完成整个配置过程就可以使用ADSL Modem来上网了。全部的过程都是傻瓜式的,用户只需要把几个数值填入其中,并选择几个选项就行了,非常适合那些初级用户。
但要注意的是,通常情况下,每个厂家生产的ADSL Modem,都只可使用自己专用的配置软件来进行配置,如华硕的一些型号,但现在市面上所销售的modem中,似乎只要使用了同一款处理芯片的产品,大都是配置软件可以相互通用的。故用户只要选择一个与自己modem使用的处理芯片相同,使用时觉得方便的配置软件就行了。
而web配置方式就相对来说要复杂得多,在这种方式下,基本上我们可以对整个modem的全部功能都能够进行详细配置,在许多型号的modem中,它所提供的那些高级功能也只能通过web方式来进行配置。所以在本文的内容中,会着重给大家介绍web方式下ADSL modem的配置。
另外,实际上还有一种ADSL Modem的配置方式,就是使用telnet命令远程登录到modem中。一些型号比较老旧的产品仍然使用的这种配置方式,使用telnet命令或超级终端登录到modem后,一般会出现一个字符界面的菜单来供用户进行选择,按下相应的字母或数字就可逐步对modem来完成设置了。但采用这种方式有两种不便之处,一是字符界面的菜单人机交互并不是很友好,有时返回前面几级菜单要经过多次退回操作,并且其中的一些配置选项也不是很直观,且全为英文界面,用户需要比较熟悉硬件的各项参数。二是在有些型号的modem中,连字符界面的菜单也没有提供,必须要使用一些类Unix命令才可对modem进行配置,更要求用户相当熟悉Linux/Unix操作系统的操作,要不就是在用户提示符状态下使用在线帮助,对英文不好的朋友来说可是个相当头疼的问题。
一般情况下我们都不提倡使用这种方式,只是在有些modem的一部分隐藏功能没有开启时,可以使用telnet方式,输入命令来开启它们的那些默认状态下并没有开放的功能。如中兴831有一款老型号的产品,它的路由功能默认状态下是没有开启的,我们就可使用telnet,在命令状态下开启它的路由功能。这个在以下的内容中将会给大家介绍到。
1、使用配置软件
USB接口和卡式的modem,一般都是用配置软件来进行设置的,大多数情况下,这两种接口的modem一般只提供基本的上网功能,并没有诸如现在基本上每个ADSL Modem都具备的路由功能(实际上,这也不现实)。而以太网接口的modem也有许多提供了配置软件,以进行快速地设置。这是一种简单的配置方式,我们可使用它来快速设置好modem的一些基本功能,保证连接正常,对于新手来说特别适用,下面就给大家详细介绍怎样使用配置软件来设置好我们的modem。
对于使用Globespan titanium系列芯片的modem为说,实际上,它们都可以使用某一个厂家的配置软件来进行配置,因为同一系列的芯片提供的功能大致上差不多,故配置软件也基本上是可以通用的。笔者使用的是TP-Link公司的TD-8800的配置软件,笔者原来使用的modem驱动光盘上的一个配置软件,但它的连接速度很慢,差不多要有五、六分钟才可连接到modem上,并且经常会出现连接错误的提示。而使用TP-Link公司的TD-8800的配置软件,连接速度很快,而且很稳定,且全部为中文界面。这个软件的下载链接在http://www.tp-link.com.cn/chinese/soft/20031010155518.zip。如果各位读者也是使用的这款芯片的modem,不妨一试。

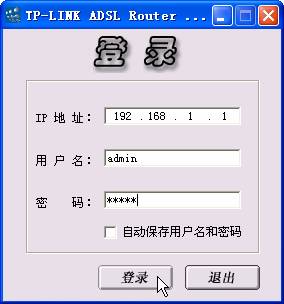

执行该软件后,会出现如下图2所示的界面。在“IP地址”一栏中输入你modem的局域网地址,这个地址一般是一个C类的保留地址,默认情况下以192.168.1.1这个地址为多,但也有很多的modem是使用的其他的保留地址,大家可从modem的说明书中查找到该地址,再把它填在其中。
图2:ADSL Modem配置软件
然后,在“用户名”和“密码”栏中分别填入自己modem的用户名与密码,这个用户名与密码的出厂默认值在说明书中也是可以找到的,一般同型号的modem它们的默认用户名与密码都是相同的。如果各位自己已经修改过登录的用户名与密码,但又不记得了,则只需把modem复位就可恢复到初始的用户名与密码。一般情况下,许多厂家modem的用户名和密码基本上都差不多,在碰上连说明书都找不的情况下,我们可试试一些大家都知道的参数,很有可能你是能够进入到的噢。

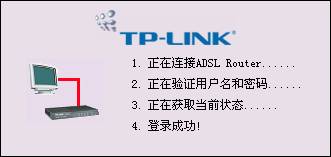

当按下“登录”按钮后,配置软件会尝试登录到modem上,验证用户名和密码后,获取得当前modem的状态参数,软件会显示登录成功的画面,如下图3所示。
图3:配置软件正在登录

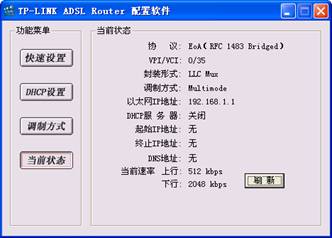

马上就进入到配置软件的主界面,在左边一栏中有四个按钮:“快速设置”、“DHCP设置”、“调制方式”、“当前状态”。在主窗口的右边显示的是modem当前的一些状态参数,如所使用的协议、VPI/VCI的值、封装形式、当前速率等等。如下图4所示。对于第一次使用的新modem或要重新设置参数的设备,我们点击“快速设置”按钮,按照其向导的指引,一步一步来完成modem的设置。
图4:配置软件的主界面
接下来,就是让我们来选择modem使用的协议了,在“广域网协议”栏目中,有大概五种modem所使用的广域网协议可供用户进行选择。一般情况下,笔者所碰到的电信、网通、铁通等电信运营商的用户使用ADSL Modem有两种基本的方式,使用固定IP地址的路由方式和使用动态IP地址的拨号方式,而又以后一种情况居多。如果用户的上网方式是需要拨号的(即上网之前要使用一个虚拟拨号软件连接到ISP的服务器上),我们选择第一项“EoA(RFC 1483 Bridged)”桥接模式,而如果是使用的固定IP地址的路由方式(即用户的计算机可从ISP处获得一个合法的固定公网地址),则需选择第二项“EoA(RFC 1483 Routed)”。
而对于拨号上网的方式,有时我们会看到有的用户在开机上网时并不需要使用虚拟拨号软件进行拨号,而是像小区宽带一样开机就可上网,这大概有两种不同的方法来实现,一是把虚拟拨号软件的快捷方式放到系统的启动组中,并系统一进入到桌面就自动进行拨号,也就实现了开机即可上网的目的。由于现在市面上所销售的modem都带有路由功能,且都还带有自动拨号功能。故还有一种方法就是把ADSL Modem配置成路由方式,则整个的modem就变成了一台小型的SOHO路由器,在加电完成与ISP局端的连接后,它就可自动进行拨号,自动连接到ISP的服务器。对于这一种情况,就笔者所遇到的,一般ISP都是使用的PPPoE的方式,则我们要选择最末的一项“PPPoE(RFC 2516)”。
在这,要给大家说明一点的是,如果我们是几户人家合用一条ADSL线路(这种情况很常见,笔者就给不少的同事朋友做过ADSL共享,大家分摊费用,速度又基本上不受影响,何乐而不为),最好是把modem配置成为PPPoE方式。在共享上网的时候,应该大家都不想用一台机器常年开着当作代理服务器吧,并且每次上网都要拨一次号也是一件多麻烦的事啊。并且只打开modem,对同时使用的几户人家来说设备都是透明的,他们开机时打开浏览器就可上网就行了。

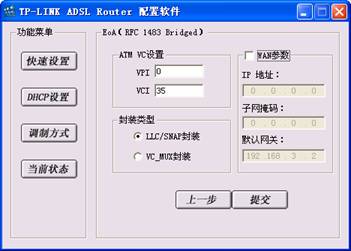

下一步就是对所使用的协议设置基本的电信参数了,不论选用何种方式的协议,我们都需要选择VPI/VCI的值和协议的封装类型。如下图5所示。每一种不同的协议类型,这两项基本的电信参数都是要填入的,只是其他的参数不同而已。
图5:电信参数的设置
在“ATM VC设置”一栏中,填入当地电信的相关参数,在笔者这儿,VPI/VCI的值分别是0/35,然后再在“封装类型”一栏中,选择协议的封装类型,这个一般不用更改,选择默认的设置值就行了,如果各位读者不了解当地电信所使用的具体设置值,也可拨打其技术支持电话询问。
在这,有一点要提示的是,如果用户使用的ADSL是能够被分配到一个合法的固定IP地址,可以让整个局域网内的计算机通过这个固定IP来共享上网,即为固定IP+多机共享上网,则需要把“WAN参数”这个选项勾选上,再把ISP分配的IP地址和相应的子网掩码、默认网关填入到其中,然后再把局域网中计算机的IP地址设置为与modem的局域网口IP地址在同一个网段内就行了。如果用户没有固定IP地址的话,请不要选择此项。不选择设置WAN参数,也即是ADSL Modem被设置为透明网桥的形式,适合于单机上网,一般用户的上网方式正是如此。在这种网桥方式下,我们需要使用第三方拨号软件拨号,由计算机获取一个动态的IP地址后就可上网了。
填写后相关的电信参数后,点击“提交”按钮就可把设置值写入到ADSL Modem中了,等modem重新启动后,只要在计算机上拨号成功就可上网了,一切就这么简单。
在EoA(RFC 1483 Routed)模式下,填入电信参数后,也只要ISP分配的IP地址的相关信息填入到下一步的“WAN参数”选项中,点击“提交”按钮也行了。

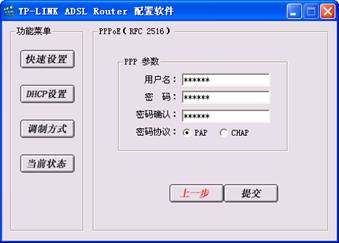

而对于自动拨号的PPPoE协议,其实设置也是相当简单的,把相关电信参数填入后,点击“下一步”按钮,再在“PPP参数”一栏中填入ISP分配给用户的用户名和密码,然后再选择密码协议,在这,我们一般不要改动,选择它的默认值“PAP”就行,再点击“提交”按钮也就大功告成。如下图6所示。
图6:PPPoE设置完成
使用配置软件来设置ADSL Modem,我们一般使用的是它的快速设置功能,简单,快捷,几个步骤就能把modem的基本参数搞定,使之能正常上网。其他的选项如“调制方式”是不用进行更改的,使用它的默认设置就行了。在这个界面中,还有一个用得较多的选项,即“DHCP设置”,即把我们的ADSL Modem设置为一台网络上的DHCP服务器,这样在小型的局域网中,对于用户数量不多的情况,我们就可以使用modem提供的DHCP服务功能来动态地分配IP地址给网络中的客户端,免去单独一台一台设置IP地址的麻烦了,在客户计算机上只要设置为自动获取IP地址就可以了。这个功能的设置是相当简单的,只要把欲分配给客户端IP地址的起始地址和终止地址填入到其中,再者如果设置了路由共享上网的话,把DNS服务器的地址填入就行了。这个DHCP服务器的设置选项在配置软件中还是过于简单,以下有关在web方式下设置modem的内容中我们还会给各位详细介绍这方面的一些控制选项,在web方式下提供了更多的DHCP方面的高级选项来供用户使用。
2、Web配置方式
正如上面所提到过的,除了使用配置软件来设置modem外,绝大多数情况下ADSL Modem都提供了web的配置界面(至少笔者见过的近两三年销售的modem都可提供这种配置方式),我们就可以使用浏览器来对modem进行配置了。在web方式下,厂商提供的配置选项要更多一些,还有许多的高级功能都可中其中进行设置,搞清楚了web方式下ADSL Modem的各个选项的具体意义,那我们就可轻松地驾驭自己的modem了,再也不用求人、请高手来摆平了。

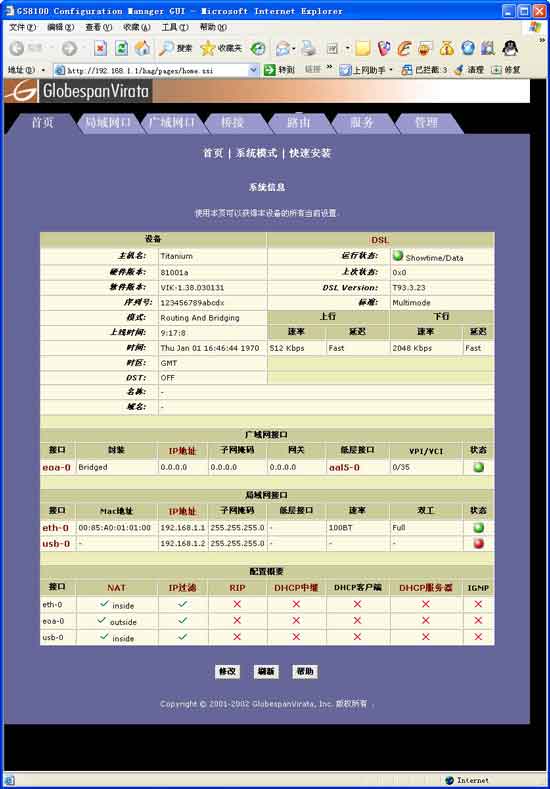

在浏览器的地址栏中输入modem的IP地址192.168.1.1,然后再输入正确的用户名和密码,我们就可进入到ADSL Modem的设置首页(图7-1所示)。在这个页面中,有七个大的标签内容,分别为“首页”,有关modem的一些状态信息的描述和系统的时间设置,以及系统模式与快速安装等一些内容;“局域网口”,在个选项中是对modem的局域网参数进行设置,如其使用的局域网IP地址和DHCP功能等相关内容;“广域网口”,这个选项中的内容,主要是配置modem的相关电信参数,以及拨号时的用户名和密码信息等;“桥接”,该选项是用来配置当设置modem为透明网桥时的相关电信参数;“路由”,这个选项的内容可能是许多多机共享上网的用户最关心的,实际上就只有一台机器使用时,modem也可配置高路由模式,在这有关路由的详细信息及相关的PPP自动拨号等也都可设置完成;“服务”,此选项是modem提供的一些安全方面的功能诸如防火墙、IP过滤的有关设置,以及DNS、RIP等方面的内容;“管理”,在这个选项下,什么管理modem的用户,远程/本地升级、报警、诊断,modem所使用的一些端口等方面的内容均在此进行详细地设置。
图7-1:ADSL Modem的web配置首页面
常见的ADSL Modem的web配置界面,除了图7-1所示的这种多个标签的横式版面外,大致还有其他的几种型式版面,如下图7-2和图7-3所示的。这两种版面的左侧为可展开的菜单,+号下面为各大项的详细功能,右侧是它们详细设置内容。实际上,这只不过是版面的排列不同而已,处理芯片不同的modem其功能也稍有差别,但各个功能选项从名称到实际功能都差不多,主要功能都是一样的。并且,依笔者的经验,下面那两种设置界面的modem所提供的功能实际上还要相对简单一些,因此我们只要搞清楚了Globespan titanium系列芯片modem的各种配置,另外型号的设置也就一目了然了。
图7-2:华硕某款型号modem的设置界面

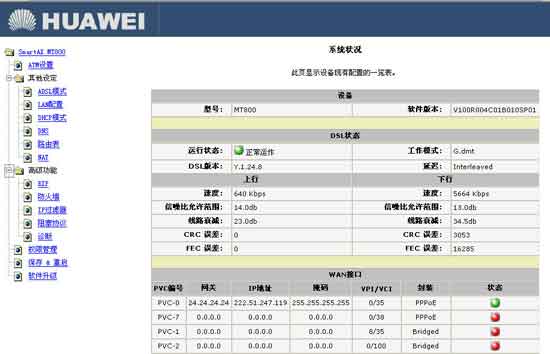

图7-3:华为某款型号modem的设置界面
对于每一个具体选项的内容,笔者将会在下面的内容中给大家作详细的解释,并对一些用得比较多,实用的功能,结合笔者自己的使用经验,举出了一些使用的实例,希望各位读者能更好地把自己的ADSL Modem的潜力发挥出来。
在下一篇文章里,我们将对WEB界面的各配置选项分组进行详细的介绍。MILY: 'Times New Roman'; mso-bidi-font-size: 12.0pt; mso-fareast-font-family: 宋体; mso-font-kerning: 1.0pt; mso-ansi-language: EN-US; mso-fareast-language: ZH-CN; mso-bidi-language: AR-SA">(责任编辑:liucl)
