基于UML的工作流管理系统分析

领测软件测试网

a.顺序图

顺序图表示了随时间安排的一系列消息。每个分类角色显示为一条生命线，代表整个交互期间上的角色。消息则显示为生命线之间的箭头。顺序图可以表达场景，即一项事务的特定历史。

顺序图以二维图表来显示交互。纵向是时间轴，时间自上而下。横向显示了代表协作中单个对象的分类角色。每个对象用方框表示，对象的名字在方框内部，并在名字的下方加下划线。每个分类角色表现为垂直列－生命线。在角色存在的时间内，生命线显示为虚线；在角色的过程激活时间内，生命线显示为双线。

消息显示为从一个角色生命线出发至另一个角色生命线的箭头，箭头用从上而下来的时间顺序来安排。

顺序图的一个用途是显示用例的行为序列。当行为被实现时，每个顺序图中的消息同对象的操作或状态机中迁移上的事件触发相一致。

　

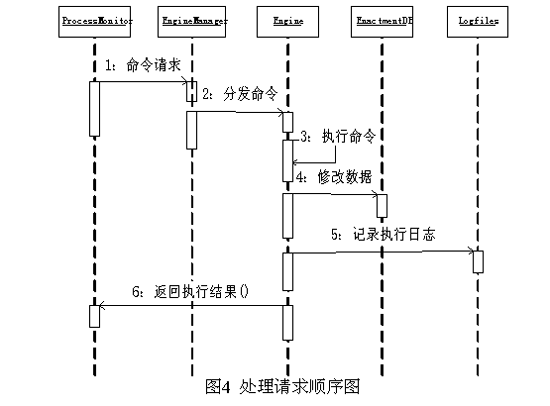

图4 表示处理请求用例的顺序图。图中五个方框分别表示五个对象：ProcessMonitor、EngineManager、Engine、EntactmentDB、Logfiles。这个用例是由ProcessMonitor 接收用户操作，再将这些操作转换成固定的请求，发送给引擎执行而产生的。

当ProcessMonitor 接收到用户在界面上所作的操作后，将这些操作转换为固定的命令请求，发送给EngineManager。EngineManager 再根据接收到命令的类别，将命令分发给不同的Engine。Engine 则具体执行相应的命令。Engine 执行完命令后，通知EntactmentDB 修改相应的数据。接下来，Engine 再通知Logfiles 将所作的操作记录下来，以供以后查询。最后，Engine 直接将结果返回给ProcessMonitor，由ProcessMonitor将结果包装，显示给用户。

b.协作图

协作图对交互中存在意义的对象和链建模。对象和链仅在提供的上下文中存在意义。分类角色描述了对象，关联角色描述了协作中的链。协作图通过图形的几何排布显示交互中的角色。消息显示为附属在连接分类角色的关系直线上的箭头。消息的顺序由消息描述前的顺序号来表示。

协作图的一个用途是表现操作的实现。协作显示了操作的参数和局部变量，以及更永久性的关联。当行为被实现时，消息的顺序与程序的嵌套调用结构和信号传递一致。

　

图5表示对应于处理请求用例的协作图。这个用例是由ProcessMonitor 接收用户操作，再将这些操作转换成固定的请求，发送给引擎执行而产生的。这个协作图表现了处理请求用例所涉及的五个相关对象之间相互协作的关系。
