基于UML的工作流管理系统分析

发布: 2009-11-03 11:36 | 作者: 不详 | 来源: 领测软件测试网采编 | 查看: 47次 | 进入软件测试论坛讨论

领测软件测试网

图2表示工作流引擎的用例图。其中的活动者包括EngineManager(引擎管理器)与LogFiles(日志文件)。EngineManager 负责控制工作流中所有元素的状态,是工作流调度的核心。LogFiles 阶段性将固定格式的文字记录为日志,用以保存。这里的用例有ProcessControl(控制过程实例)、TransitionControl(控制转移)、ActivityControl(控制活动)、WorkItemControl(控制工作项)、DanamaticModify(动态修改流程)、CreateLogfile(创建日志文件)。EngineManager 根据一定的条件,通过ProcessControl、TransitionControl、ActivityControl、WorkItemControl 与DanamaticModify,控制工作流各个组成元素的状态,以达到控制工作流的目的。
c.过程监督

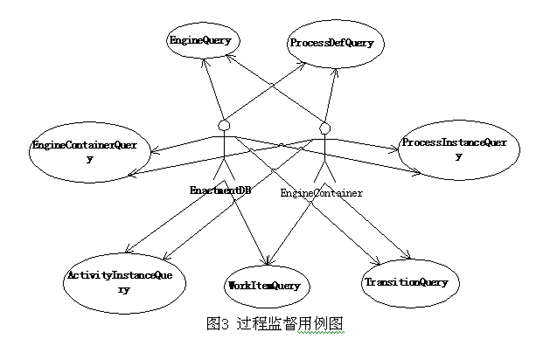

图3表示过程监督用例图。其中的活动者包括EnactmentDB(工作流运行数据库)与engineContainer(引擎容器)。用例有EngineQuery(对引擎的查询)、ProcessDefQuery(对过程定义信息的查询)、EngineContainerQuery(引擎容器运行状况的查询)、ProcessInstanceQuery(对过程实例进行查询)、ActivityInstanceQuery(对活动实例进行查询)、WorkItemQuery(对工作项进行查询)、TransitionQuery(对转移信息查询)。
这里仅对用例ProcessInstanceQuery 进行详细功能分析,对其余用例的分析方法与之类似。
ProcessInstanceQuery 是对系统中的过程实例进行查询,主要包含如下内容:取得过程实例列表:得到系统中的所有过程实例的一个列表;从过程实例列表中取得一个过程实例的信息;根据给定的过程实例编号得到该过程实例的详细信息;关闭已经打开的过程实例列表;取得系统中过程实例的各种状态的一个列表;根据给定的过程实例编号查询其状态;关闭打开的过程实例列表;取得系统中过程实例的各种属性信息的列表。

5.2 创建交互视图

交互视图描述了实现系统行为角色之间的消息交换序列。分类角色是对交互中充当特殊角色的对象的描述。交互视图提供了系统中行为在全局的描述,显示了多个角色间的控制流程。交互视图用侧重点不同的两种图来显示:顺序图和协作图。
消息指角色间的单向通信,从发送者到接收者的携带信息的控制流。消息可能带有角色间传递值的参数。
顺序图和协作图均显示了交互,但它们强调了不同的方面。顺序图显示了时间顺序,但角色间的关系是隐式的。协作图表现了角色之间的关系,并将消息关联至关系,但时间顺序由于用顺序号表达,并不十分明显。每一种图应根据主要的关注焦点而使用。
