基于UML的工作流管理系统分析

发布: 2009-11-03 11:36 | 作者: 不详 | 来源: 领测软件测试网采编 | 查看: 47次 | 进入软件测试论坛讨论

领测软件测试网

5 建模实例

5.1 创建用例视图

用例视图从外部用户的角度捕获系统的行为。它将系统功能划分为对活动者(系统的理想用户)具有意义的事务。这些功能片被称为用例。用例通过系统与一个或多个活动者之间的一系列消息描述了与活动者的交互。其活动者包括人员、其它的计算机系统和进程。
活动者用一个小人表示,活动者的名字标在这个小人的下方。用例用一个椭圆表示,用例的名字标在椭圆中或下方,用实线与同自身通信的活动者相连接。用例视图对活动者,所感知的系统功能进行建模,目的是列举活动者和用例,显示活动者在每个用例中的参与情况。
a. 工作流执行子系统

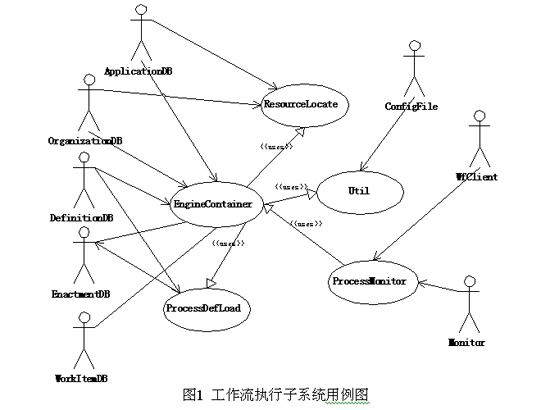

图1表示工作流执行子系统的用例图。活动者包括WfClient(工作流客户端)、Monitor(工作流监控端)、DefinitionDB(工作流定义数据库)、EnactmentDB(工作流运行数据库)、OrganizationDB(组织机构数据库)、ApplicationDB(应用程序数据库)、WorkItemDB(工作项数据库)、ConfigFile(工作流系统配置文件)。这里,WfClient 作为接收用户交互的界面部分,将用户所作的行为,依照固定的规则,将请求送给工作流执行子系统进行处理。Monitor 作为接收系统管理员交互的界面部分,将系统管理员对系统作出的调整,发送给工作流执行子系统进行处理。其余的DefinitionDB 等活动者,负责将工作流执行子系统每一步的操作与状态记录到数据库中,以永久保存。用例包括ResourceLocate ( 资源定位)、EngineContainer ( 引擎容器)、ProcessDefLoad(定义装载)、ProcessMonitor(过程监控)、Util(公用程序)。其中,EngineContainer 通过ResourceLocate 定位所有系统所用到的资源,表EngineContainer 用例使用ResourceLocate 用例,用带有箭头的实线表示。EngineContainer 不直接与用户交互,活动者对工作流的参与都是通过ProcessMonitor 这个工作流执行子系统的入口来进行的。EngineContainer 通过ProcessDefLoad 将现有的工作流定义装入,这样才能运行该工作流,EngineContainer 用例与ResourceLocate 用例之间是使用关系。
这里仅给出用例ProcessMonitor 的具体功能分析。这些功能分析作为对ProcessMonitor 用例的注释,不在用例图上标识,只作为系统详细设计时的要点。对其余用例的分析方法与之类似。
过程监督服务器作为引擎容器的一部分,主要提供外部对引擎容器的运行状况的监督,即对引擎当前运行状况的查询。
譬如,当客户端或管理端需要了解引擎的运行状况时,首先发出一个消息请求,消息服务器接受到该消息后对消息进行解释,如果属于查询引擎的运行状况,则调用监督服务部分提供的API(应用程序接口)对引擎进行查询,然后将结果返回至请求者。
监督服务器处理的查询请求根据请求对象的不同主要有如下内容:
引擎容器运行状况的查询;各引擎运行状况的查询;过程定义信息的查询;过程实例信息的查询;活动实例信息的查询;工作项信息的查询;同步命令请求的响应。

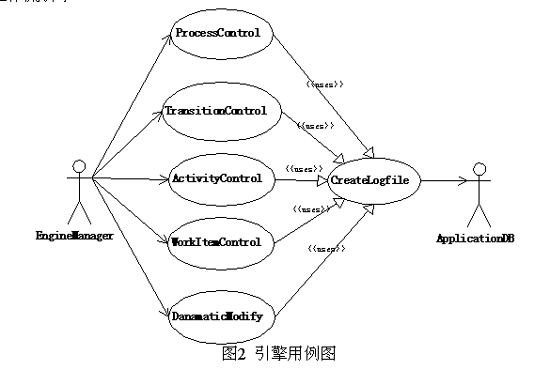

b.工作流引擎
