泳道
活动图告诉你发生了什么,但没有告诉你该项活动由谁来完成。在程序设计中,这意味着活动图没有描述出各个活动由哪个类来完成。泳道解决了这一问题。它将活动图的逻辑描述与顺序图、合作图的责任描述结合起来。如图2所示,泳道用矩形框来表示,属于某个泳道的活动放在该矩形框内,将对象名放在矩形框的顶部,表示泳道中的活动由该对象负责。
对象
在活动图中可以出现对象。对象可以作为活动的输入或输出,对象与活动间的输入/输出关系由虚线箭头来表示。如果仅表示对象受到某一活动的影响,则可用不带箭头的虚线来连接对象与活动,如图2所示。
信号

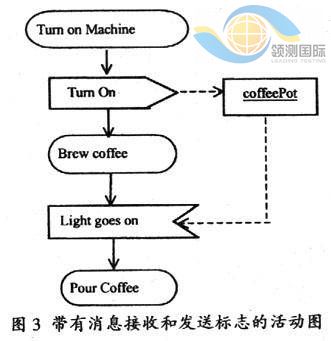

如图3所示,在活动图中可以表示信号的发送与接收,分别用发送和接收标志来表示。发送和接收标志也可与对象相连,用于表示消息的发送者和接收者。
6. 四种图的运用
上面对UML中用于描述系统动态行为的四个图(状态图、顺序图、合作图和活动图)做了简单地介绍。这四个图均可用于系统的动态建模,但它们各自的侧重点不同,分别用于不同的目的。下面对如何正确使用这几个图做一简单的总结,在实际的建模过程中要根据具体情况灵活运用这些建议。
首先,不要对系统中的每个类都画状态图。尽管这样做很完美,但太浪费精力,其实你可能只关心某些类的行为。正确的做法是:为帮助理解类而画它的状态图。状态图描述跨越多个用例的单个对象的行为,而不适合描述多个对象间的行为合作。为此,常将状态图与其它技术(如顺序图、合作图和活动图)组合使用。
顺序图和合作图适合描述单个用例中几个对象的行为。其中顺序图突出对象间交互的顺序,而合作图的布局方法能更清楚地表示出对象之间静态的连接关系。当行为较为简单时,顺序图和合作图是最好的选择。但当行为比变复杂时,这两个图将失去其清晰度。因此,如果想显示跨越多用例或多线程的复杂行为,可考虑使用活动图。另外,顺序图和合作图仅适合描述对象之间的合作关系,而不适合对行为进行精确定义,如果想描述跨越多个用例的单个对象的行为,应当使用状态图。
四、标准建模语言UML支持环境
标准建模语言UML定义良好、易于表达、功能强大,不仅支持面向对象的分析与设计,而且支持从需求分析开始的软件开发的全过程。但如何恰当地将这种可视化图形建模技术用于解决软件开发所面临的问题,如何研制和开发支持UML的建模过程及其支持环境,仍是目前该领域的热点问题。
