为服务器配置SATARAID

领测软件测试网

　　

　　IBM xSeries 206/306系列是为需要低成本架构方案的中小型企业和多分支机构企业设计的，实现文件存储、打印、通讯、电子邮件服务等应用。

其中部分机型采用串行接口的SATA硬盘，可以使用主板集成的Server RAID 7E卡配置成RAID-0或RAID-1，而不用单独购买RAID卡。

针对机型：IBM xSeries 206 Type 8482、IBM xSeries 306 Type 8836

硬件准备：至少两块SATA接口硬盘，而且容量、型号最好完全相同。

准备工作

由于IBM xSeries 206/306系列提供了“易插拔”与“SATA硬盘技术”相结合的工艺设计，安装和拆除硬盘时无须用螺丝刀开启箱盖，只须用手轻轻按住扣具，就可以非常轻松地打开机箱前面板，然后将硬盘固定在托架上，再将托架推送入机箱硬盘位即可完成硬盘的安装。

开始配置

服务器默认状态下Server RAID 7E卡处于禁用状态，要想配置RAID功能，就需要在BIOS中将它开启。开机自检时，按照提示按F1键进入BIOS设置界面，选择“Devices and I/O Ports”，将“SATA RAID Enable”项设置为“Enable”，接着按ESC键返回主界面，然后保存并退出BIOS设置界面。

重新启动服务器，当出现提示“Press for Adaptec RAID Configuration Utility”时，按组合键“Ctrl+A”进入RAID配置界面，选择“Array Configuration Utility(ACU)”项配置硬盘阵列，接着选择“Create Array”，屏幕上会列出所有可用的硬盘，按“Insert”键选择希望配置为RAID的两块硬盘，然后按“Enter”键确认即可。

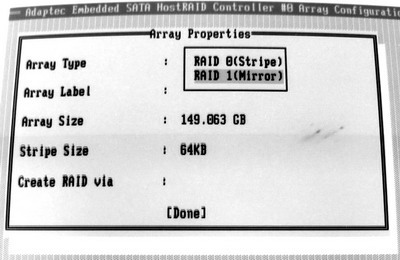

根据需要设置阵列级别，RAID-0或RAID-1。此时大家得注意了，设置RAID-0时在“Create RAID Via”一项中可选择“no Init”（见图），不用初始化硬盘即可；设置RAID-1时在“Create RAID Via”一项中要选择“Build”，必须初始化硬盘。一般情况下，40GB（SATA）硬盘的初始化时间为20分钟，80GB（SATA）硬盘的初始化时间为40分钟。RAID设置完成后按“ESC”键即可退出，接着重新启动服务器即可完成RAID的配置。

如果想查看RAID配置，只需要进入“Array Configuration Utility(ACU)”，然后选择“Manage Arrays”就能查看已创建的硬盘阵列。
