建立某个活动的图
但类或实例接收到消息时，它会在接收对象的生命线上创建一个框；这个框称作 活动。活动表示接收方的方法中的控制权流向。当消息导致创建了一个对象时，第一个活动表示构造器的逻辑。随后的消息将导致创建新的活动。
但接收到消息时，接收对象可以依次将消息发送到它自身或其它对象。这由箭头的尾巴显示，它表示箭头源于活动，而终止于新的活动。但对象调用自身时，新的活动将放到旧活动之上。
在此方案中，申请人与贷款申请交互两次，第一次是完成它，而第二次是提交它。当 LoanApplication 接收到 submit 消息时，它会通过将 validate 消息发送到自身来验证它自己。如果有效，则它会创建要发送到商业资信咨询机构的新 LoanRequest。图 4 显示了 LoanApplication 的验证过程。

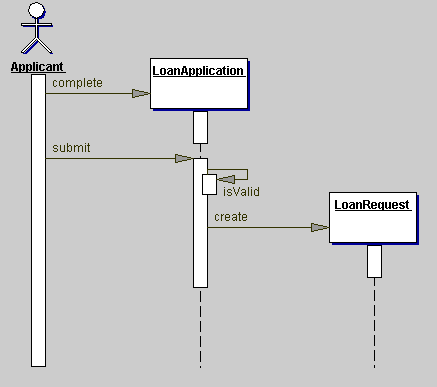

图 4. 确认 LoanApplication
箭头文件：表示时间流逝
我们使用斜向箭头来表示消息发送和接收之间的真实时间的流逝。这种标记法用于显示非基本调用。非基本调用的示例是经由 CORBA 或 RMI 进行的方法调用，或是在网络上发送的消息。
在此示例中，商业资信咨询机构是一个外部系统，它是具有服务器角色的参与者（有关详细信息，请参阅关于参与者角色）。服务器通常不生成消息，但会有发送给它们的消息 -- 在本例中是由信用检查器发送的信用报告的请求。信用检查器代表了商业资信咨询机构。它跟踪请求并将请求转发给商业资信咨询机构，跟踪并接收响应，此外就是建立贷款处理应用程序和商业资信咨询机构之间的连接。商业资信咨询机构将接收请求，并根据它自己的时间表处理请求。我们使用斜向箭头表示这段时间的流逝，如以下的图 5 所示。
在活动的结尾，返回到调用程序的结果是隐式的。然而，在某些情况下，您可能希望返回是显式的。显式返回调用由虚线箭头表示，该箭头的尾巴是接收方，头是发送方。显式返回箭头通常由调用返回的值标记。对于此示例，我们已经在 CreditBureau 和 CreditChecker 之间添加了显式箭头。这个箭头可以是带标签的 CreditReport，因为它是从 requestCreditReport 方法返回的对象。

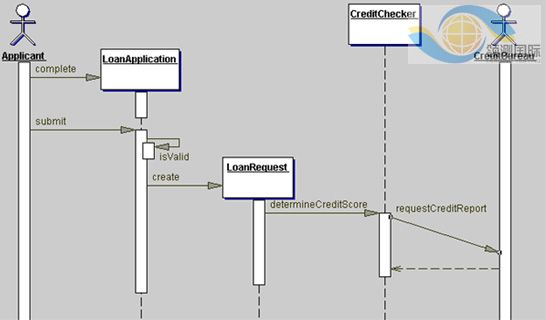

图 5. 获取 CreditReport
下一步
我在本文开头已经提到过，序列图用于描述系统运行时的内部行为。在本文中，我已经介绍了通过建立对象间交互的模型来构建序列图的第一步。在下一部分中，我将介绍两种序列图（常规和实例），并使用根据简单的 Java 方法绘制的示例说明条件逻辑在序列图中的角色。到时候见！
