(11) 使用类图的几个建议
类图几乎是所有OO方法的支柱。采用标准建模语言UML进行建模时,必须对UML类图引入的各种要素有清晰的理解。以下对使用类图进行建模提出几点建议:
*不要试图使用所有的符号。从简单的开始,例如,类、关联、属性和继承等概念。在UML中,有些符号仅用于特殊的场合和方法中,只有当需要时才去使用。
*根据项目开发的不同阶段,用正确的观点来画类图。如果处于分析阶段,应画概念层类图;当开始着手软件设计时,应画说明层类图;当考察某个特定的实现技术时,则应画实现层类图。
*不要为每个事物都画一个模型,应该把精力放在关键的领域。最好只画几张较为关键的图,经常使用并不断更新修改。使用类图的最大危险是过早地陷入实现细节。为了避免这一危险,应该将重点放在概念层和说明层。如果已经遇到了一些麻烦,可以从以下几个方面来反思你的模型。
*模型是否真实地反映了研究领域的实际。
*模型和模型中的元素是否有清楚的目的和职责(在面向对象方法中,系统功能最终是分配到每个类的操作上实现的,这个机制叫职责分配)。
*模型和模型元素的大小是否适中。过于复杂的模型和模型元素是很难生存的,应将其分解成几个相互合作的部分。
(12) 术语比较

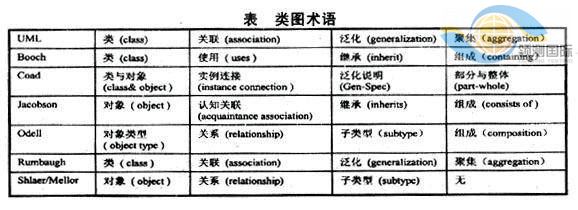

下表列出了最常用的四种UML术语,并与其他方法学中相对应的术语进行比较,以帮助读者了解UML与其他建模语言的异同。(未完待续)
