标准建模语言UML及其支持环境(一)

发布: 2009-10-30 10:27 | 作者: 不详 | 来源: 领测软件测试网采编 | 查看: 7次 | 进入软件测试论坛讨论

领测软件测试网

1994年10月,Grady Booch和Jim Rumbaugh开始致力于这一工作。他们首先将Booch9 3和OMT-2 统一起来,并于1995年10月发布了第一个公开版本,称之为统一方法UM 0.8(Un itied Method)。1995年秋,OOSE 的创始人Ivar Jacobson加盟到这一工作。经过Booch、Rumbaugh和Jacobson三人的共同努力,于1996年6月和10月分别发布了两个新的版本,即UML 0.9和UML 0.91,并将UM重新命名为UML(Unified Modeling Language)。1996年,一些机构将UML作为其商业策略已日趋明显。UML的开发者得到了来自公众的正面反应,并倡议成立了UML成员协会,以完善、加强和促进UML的定义工作。当时的成员有DEC、HP、I-Logix、 Itellicorp、 IBM、ICON Computing、MCI Systemhouse、Micr osoft、OracleRational Software、TI以及Unisys。这一机构对UML 1.0(1997年1月)及UML 1.1(1997年11月17日)的定义和发布起了重要的促进作用。

UML是一种定义良好、易于表达、功能强大且普遍适用的建模语言。它溶入了软件工程领域的新思想、新方法和新技术。它的作用域不限于支持面向对象的分析与设计,还支持从需求分析开始的软件开发的全过程。

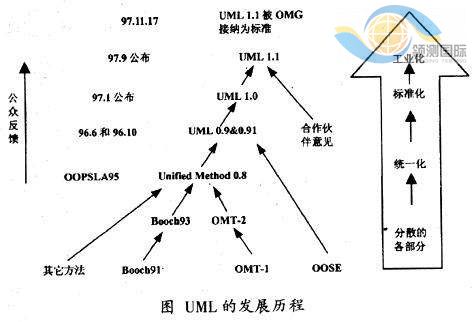

图1 UML的发展历程


面向对象技术和UML的发展过程可用上图来表示,标准建模语言的出现是其重要成果。在美国,截止1996年10月,UML获得了工业界、科技界和应用界的广泛支持,已有700多个公司表示支持采用UML作为建模语言。1996年底,UML已稳占面向对象技术市场的85%,成为可视化建模语言事实上的工业标准。1997年11月17日,OMG采纳UML 1.1作为基于面向对象技术的标准建模语言。UML代表了面向对象方法的软件开发技术的发展方向,具有巨大的市场前景,也具有重大的经济价值和国防价值。


2. 标准建模语言UML的内容

首先,UML融合了Booch、OMT和OOSE方法中的基本概念,而且这些基本概念与其他面向对象技术中的基本概念大多相同,因而,UML必然成为这些方法以及其他方法的使用者乐于采用的一种简单一致的建模语言;其次,UML不仅仅是上述方法的简单汇合,而是在这些方法的基础上广泛征求意见,集众家之长,几经修改而完成的,UML扩展了现有方法的应用范围;第三,UML是标准的建模语言,而不是标准的开发过程。尽管UML的应用必然以系统的开发过程为背景,但由于不同的组织和不同的应用领域,需要采取不同的开发过程。
作为一种建模语言,UML的定义包括UML语义和UML表示法两个部分

(1) UML语义 描述基于UML的精确元模型定义。元模型为UML的所有元素在语法和语义上提供了简单、一致、通用的定义性说明,使开发者能在语义上取得一致,消除了因人而异的最佳表达方法所造成的影响。此外UML还支持对元模型的扩展定义。
(2) UML表示法 定义UML符号的表示法,为开发者或开发工具使用这些图形符号和文本语法为系统建模提供了标准。这些图形符号和文字所表达的是应用级的模型,在语义上它是UML元模型的实例。
标准建模语言UML的重要内容可以由下列五类图(共9种图形)来定义:
