范例
以员工管理系统为范例,在添加一个员工资料时会使用到员工的一般信息、员工的教育情况、工作经历和家属信息。员工又会隶属于某个部门,在本系统中会有一个对部门进行维护的功能。员工的工资是由另外一个财务系统提供的。因此其用例图如下所示:

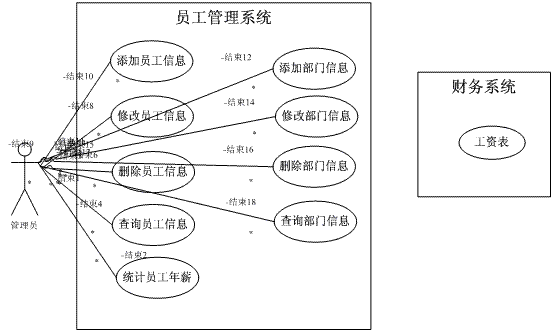

图 员工管理系统用例图
