中间件TUXEDO在电信计费营帐系统中的应用

发布: 2008-4-24 10:04 | 作者: 不详 | 来源: uml.org.cn | 查看: 219次 | 进入软件测试论坛讨论

（5）优先级管理。可将Service根据优先级的不同赋权值，系统根据优先级权值将客户请求（Service）排队管理。

（6）路由管理。有多台机器做应用服务器时，用户可设定同一种事务（根据申请包中FML的某一个域）在不同的机器上执行。

（7）权限控制、安全管理。包括两个方面：①服务端控制，可限制用户对应用程序的启动、关闭，限制用户在应用中建立服务程序。②限制客户端对应用程序的访问。可由专门的Service做安全验证。

（8）丰富的通信方式。有同步调用、异步调用、管道通信、会话、广播、通知、队列、发布订阅等通信方式，能很好地满足应用开发的要求。

（9）可MP方式工作，多台应用服务器互相备份，实现其高可用性。

四、中间件在浙江联通计费营业帐务系统营业子系统中的实现

浙江联通计费营帐系统三层体系中客户端程序用C++BUILDER，服务端（应用服务层）程序用Pro*c开发，中间件采用Bea公司的TUXEDO，数据库采用ORACLE8。其体系结构如图2所示。

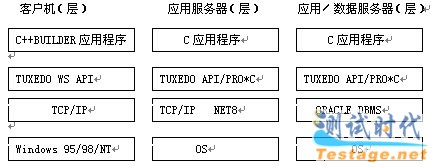

图2　浙江联通计费营业帐务系统三层体系结构图

三层体系中客户端与服务端的通信是由TUXEDO的API函数实现，客户端由函数Tpinit与服务器建立连接，由函数Tpcall申请Service服务，再由相关的TUXEDO函数对数据解包。

数据传输采用TUXEDO提供的非常灵活的FML方式实现客户端与服务端的数据交换。

目前，浙江联通计费营帐系统中所有营业受理模块、除详细话单以外的查询模块均采用三层结构来实现。

营业模块包括开户、话费收缴、改号、换/补卡、套餐变更以及营业数据的查询等，营业模块是用得相当频繁得模块（有300台客户机要同时实现25种服务），在将来高峰时将达到500多台，所以在本系统中首先采用三层结构来实现前台各种业务受理工作。

4.1 营业受理系统服务端

在营业受理子系统中，根据前台业务的分类，我们将服务端的服务（SERVICE）分成三类：

1．公共服务函数：提供诸如操作员登录、操作员权限控制、两台清方式的第一次提交确认、欠费校验、黑名单校验等。

2．公共查询服务函数：应用ORACLE的动态SQL功能，完成客户端发出的各种查询请求。

3．各业务提交函数：完成客户端各个业务（开户、改号……）的提交确认。

根据这三类SERVICE的不同特点，需要三种不同的配置要求。

服务程序之所以采用一个公用模块（程序），是因为业务受理涉及面广，几乎涉及所有数据库表，若每一种业务都做一个服务程序，则要做很多个服务程序。程序开发和维护量很大，系统扩展、管理不方便。且运行性能也受到较大的影响，因为每个服务程序至少启动一个进程，而有些进程由于业务上的原因会很少利用（运用）却占用了系统资源（如：内存、数据库连接数等）。

4.2 营业受理系统客户端

客户端的开发主要有两个问题需要解决：

1．如何实现营业前台庞杂多样的各种业务受理？

2．如何既简单又统一的实现界面中控件与FML缓冲、FML缓冲与服务端的数据的一致和数据交换？

对于第一个问题，我们应用面向对象技术，定义了一个C++ Builder虚类SaleManBase，SaleManBase类抽象出了一般业务的流程，同时给继承实现类又留有不同业务的实现接口。

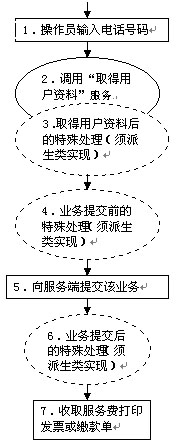

SaleManBase的简单流程如下图：
