Win2003下部署中间件平台(图)

首先看看什么是中间件?IDC给出的一个定义：中间件是一种独立的系统软件或服务程序，分布式应用软件借助这种软件在不同的技术之间共享资源，中间件位于客户机服务器的操作系统之上，管理计算资源和网络通信。

    从这些定义中可以看出: 首先中间件是一类软件，而非一种软件；中间件不仅仅实现互连，还要实现应用之间的互操作；另外中间件是基于分布式处理的软件，最突出的特点是其网络通信功能。

    在中间件产生以前，应用软件直接使用操作系统、网络协议和数据库等开发，这些都是计算机最底层的东西，越底层越复杂，开发者不得不面临许多很棘手的问题，如操作系统的多样性，繁杂的网络程序设计、管理，复杂多变的网络环境，数据分散处理带来的不一致性问题、性能和效率、安全，等等。这些与用户的业务没有直接关系，但又必须解决，耗费了大量有限的时间和精力。于是，有人提出能不能将应用软件所要面临的共性问题进行提炼、抽象，在操作系统之上再形成一个可复用的部分，供成千上万的应用软件重复使用。这一技术思想最终构成了中间件这类的软件。

一、中间件分类

    中间件分类有很多方式和很多种类,在这里我们由底向上从中间件的层次上来划分,可分为以下三个大的层次:

    集成型中间件

在通用型中间件产品之上整合了Application,Portal,Business Process等技术 ，主流技术:WorkFlow,EAI ，代表产品: BEA WebLogic Integration 。

    通用型中间件

    主流技术:CORBA,J2EE,MOM ，代表产品:IONA Orbix,BEA WebLogic,IBM MQSeries 。

基础型中间件

主流技术: JVM,CLR, ACE ，代表产品:SUN JVM, Microsoft CLR。

见图1。

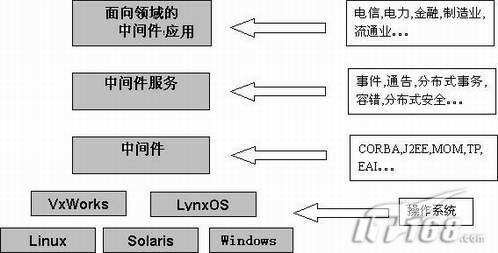

图1 中间件构架

二、实战部署

    1.准备工作

    Microsoft Windows 平台

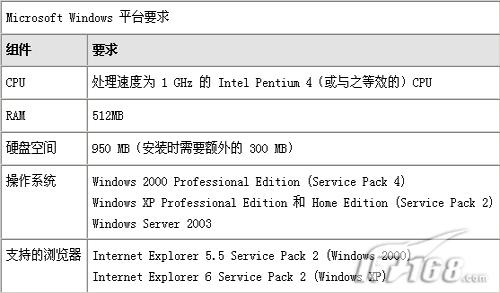

下表列出了在 Microsoft Windows 平台上安装此版本时的系统要求。

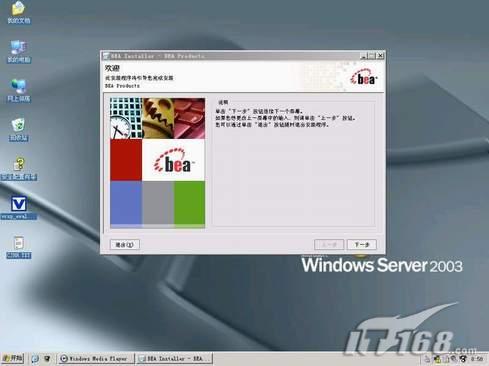

图2 软件欢迎界面

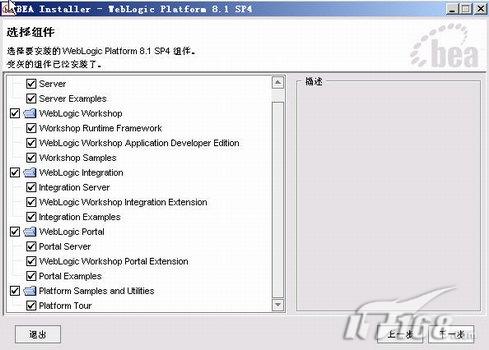

图3 安装选项

    下面简单介绍WebLogic Platform组成：

    BEA WebLogic Server－－负责管理基于Java的企业应用服务器. WebLogic Server是整个WebLogic Platform的核心, 是用于开发、集成、部署和管理大型分布式Web应用、网络应用和数据库应用的Java应用服务器。主要用于提高开发人员的生产力，减轻管理的复杂度，为集成应用提供强化服务,充分支持跨越EJB，JMS，J2CA，JDBC以及其它与XA协议兼容组件之间的交易，并实现了Java Transaction API以支持其强大的交易基础功能。

    BEA WebLogic Portal－－是包含门户框架的电子商务平台，门户框架提供门户基础服务，个性化及交互管理，智能管理以及集成服务. BEA WebLogic Portal提供了一个全面的平台，用于创建包括雇员门户、顾客门户、和合作伙门户。门户基础服务（Portal Foundation Service）提供了一组门户基础服务。智能管理工具用于管理门户的用户、资源、个性化和交互管理功能；集成服务提供企业实现门户功能和互联网资源访问。BEA WebLogic Portal建立于业界领先的J2EE应用服务器－BEA WebLogic Server强大的基础之上。它也是BEA WebLogic E-Business Platform的基础构件。

    BEA WebLogic Integration－－为企业提供应用服务器、应用集成、业务流程管理和B2B集成功能。这个企业级平台提供基于标准的“内在集成”方法，使各公司能开发和部署新Web和无线应用，将它们与ERP、CRM和MRP等现有系统快速集成在一起，理顺复杂的业务流程，并与商业合作伙伴连接在一起。

    BEA WebLogic Workshop－－为应用开发人员提供快速创建、测试以及部署企业级网络服务应用的BEA WebLogic Enterprise Platform。BEA WebLogic Workshop 专门为网络服务而开发，由企业类运行框架提供支持。这里选择全部选项，点击"下一步" 。

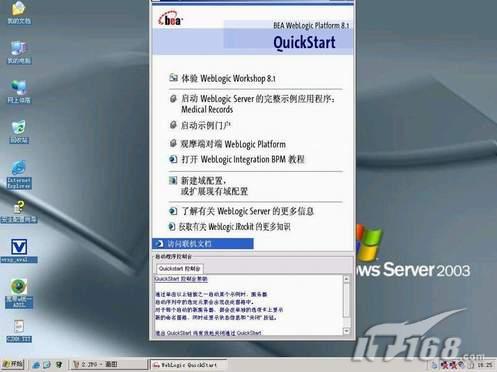

下面开始安装，此时会出现一个进度条，耐心等待，直到100%安装顺利结束。在安装结束后，将复选框中的选择选中，这样再点击done即可完成安装。然后Run QuickStart会出现如图3的界面，这是图形化的一个配置界面（也就是说程序菜单的图形化）。

图4 安装完成

    3.使用 Configuration Wizard 创建和扩展域

    首先安装完后，在输入注册时得到的一个6位数code, 登陆http://commerce.bea.com/license,输入该6位密码，登陆成为网站用户，下载开发用license. 请将license另存为license.bea，并复制到BEA home目录下。安装完毕时，会问你是否运行Configuration Wizard，点击"Done"，安装完毕。开发和运行 WebLogic Platform 应用程序之前，必须首先创建 WebLogic Server 域。如图5所示，Configuration Wizard 是独立的 Java 应用程序，可独立于 WebLogic Server 运行，从而简化了域的创建。

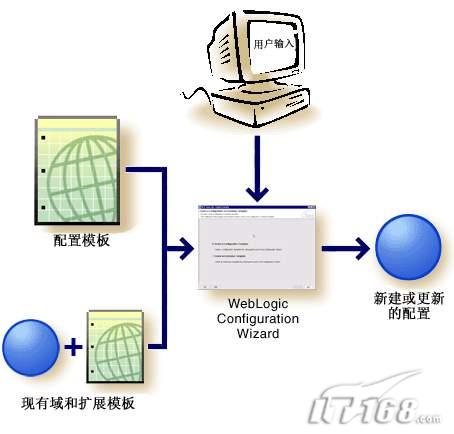

图5 Configuration Wizard工作流程

    Configuration Wizard 会引导您完成使用配置模板新建域的过程。模板是指包含创建或更新域所需的文件和脚本的 Java 归档（Java Archive，简称 JAR）文件。 配置模板定义域中的全套资源，其中包括基础结构组件、应用程序、服务、安全设置选项以及常规环境和操作系统选项。图5是配置界面。

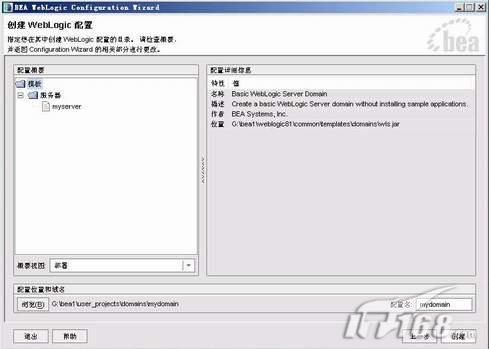

图6 Configuration Wizard配置界面

    点击开始－>程序－>BEA WebLogic Platform 8.1sp4－>Examples－>WebLogic Portal－>Launch Examples Portal，或者进入g:\bea\weblogic81\samples\domains\platform，然后运行 startWebLogic.cmd，即可。当浏览器自动打开会出现如图7的页面。在浏览器的地址栏输入：http://localhost: 7001/console （说明：要访问WebLogic Server主页，可以在浏览器地址栏中输入下列链接：http://localhost:7001，其中http://是协议，localhost是 Web站点所在的计算机，7001是WebLogicWeb服务器准备监听客户端请求的端口。）

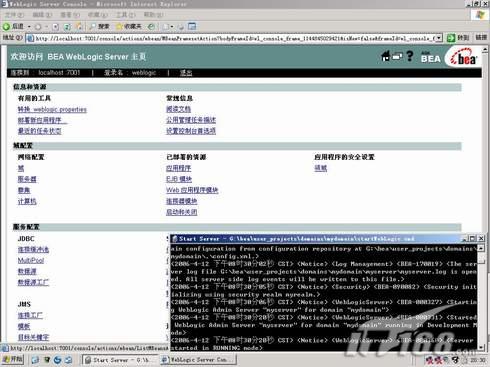

图7 weblogic 控制台界面

    “域”是 WebLogic Server 的基本管理单元。它由一个或多个 WebLogic Server 实例及逻辑上相关的资源和服务（整个作为一个单元管理）组成。基本的域基础结构由一个“管理服务器”以及可选的“受管服务器”和群集组成。这些组件在下表中加以说明。

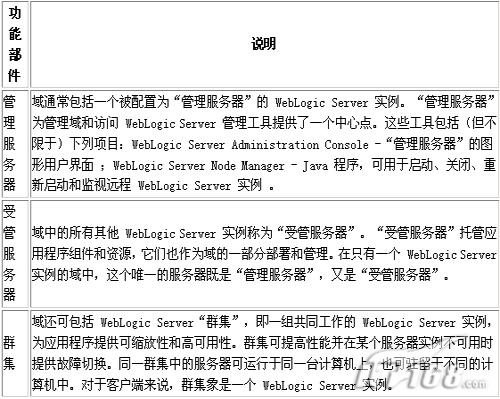

域基础结构组件

    注意：域中的所有“受管服务器”必须运行相同版本的 WebLogic Server 软件。“管理服务器”可与域中的“受管服务器” 运行相同版本的软件，或更高版本的服务包。除基础结构组件外，域还定义所含服务实例的基本网络配置。具体地说，域定义应用程序部署、支持的应用程序服务（如数据库和消息服务）、安全性选项和物理主机。 域配置信息存储在配置文件 config.xml 中，该文件与其他文件（如日志）一起存储在“管理服务器”上。依据特定的标准（如系统管理员职责、应用程序的逻辑分类、服务器的地理位置或大小）配置多个域是很有用的。

    2.指定监听端口

    指定监听端口和安全监听端口时，请参考以下原则：

• 尽管您可以指定任何有效的端口号，但如果指定端口 80，那么在处理通过 HTTP 访问资源的 HTTP 请求时，就可以忽略端口号。例如，如果指定端口 80 为监听端口，则可使用 URL http://hostname/myfile.html 来代替 http://hostname:portnumber/myfile.html。
• 在某些操作系统中，只有按经授权的用户或组 ID 运行的流程才可以访问端口 80。这种情况下，可将服务器实例分配给定义了“绑定后 UID 或 GID”的 UNIX 计算机。
• 在开发环境中，可能需要在一台计算机中运行多个 WebLogic Server 实例。此时，每个实例使用的监听端口/监听地址组合必须唯一。在多宿主计算机上，可使用相同的监听端口，但每个服务器必须使用唯一的 IP 地址作为其监听地址。如果计算机不支持多个 IP 地址，则各个活动实例必须使用不同的监听端口。

    可使用下列 URL 访问服务器：protocol://listen-address:listen-port

在此 URL 中，protocol 协议可以是下列任意一项： t3 、t3s 、http 、https 。

    3.删除应用服务器

    当Bea weblogic不再需要或出现严重故障需重新安装时，需要进行卸载。这时通过软件自身兼备的卸载功能进行卸载。因为windows提供的“控制面板”的“添加/删除程序”工具不能完全把weblgic卸载干净。

三、性能监控

    WebLogic除了提供Console进行应用监控之外,用户还可以编写JMX程序或者通过SNMP协议进行监控。而QUEST Spotlight for WebLogic Server（http://www.quest.com/ ）提供了类似WebLogic Console类似的监控功能,并对异常情况显红表示。

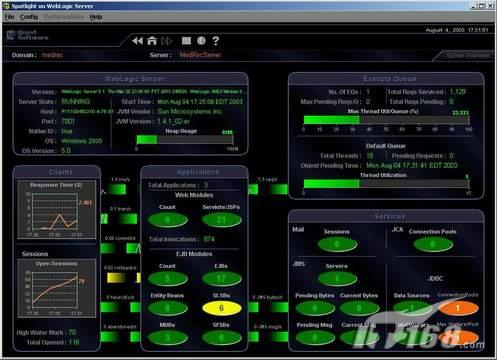

图8 Spotlight监控界面

    1、JDBC监控

    在连接池Monitoring选项卡中，WebLogic Console为每一个数据库连接池提供了实时统计信息。其中有三个重要参数可以反应WebLogic Server的健康状况：Connections High、Wait Second High和Waiters High。Connection High表示从服务器启动开始后到达池的最大连接数量，如果大于池的最大数量，则需要调整Maxium Capacity。Waiters High表示在没有可用连接的情况下，应用程序等待连接的最大个数。我们可以根据Waiters High的大小调整连接池容量。

    2、WEB监控

    Web Application Monitoring选项卡可以监控WEB应用的Session个数,以及Servlet的响应情况,激活Session Monitoring Enabled可以获取所有session的统计情况。

    3、JMS监控

    Welogic Console JMS监控功能比较多,不仅在Server JMS Monitoring选项卡可以监控Active JMS Connections, Pooled JMS Connections和Active JMS Servers的连接和使用情况。还可以监控JMS Session Pool、Active JMS Destinations和Durable Subscribers的消费和生产情况。比如,我们可以监控到JMS Queue的接收和消费消息的数量和字节数。

    4、 EJB监控

    EJB监控包括对SLSB,SFSB,Entity Bean,MDB四种EJB的监控。

   总结：中间件作为一大类系统软件,与操作系统,数据库管理系统并称"三套车",其重要性是不言而语的。到此为止我们在Windows 2003 sever初步部署了中间件开发平台：--WebLogic Platform 8。
