四、图的规划
定义表和关系只是挑战的一部分，图的清楚明白同样很重要。虽然一些工具提供自动布局能力，我还没有看到过一个完善的实现。相反，你的目标应该是遵从“孔雀东南飞”这一规则（这里的“孔雀”是关系中代表“多”这一方的符号，它是连接到表的三条分叉线，象个鸟爪）。换句话说，子表应该位于父表的右方和下方。这种安排使得从逻辑上组织和理解数据模型更加方便。最重要、最高级别的表应该出现在左上角，让级别较低的表出现在页面的右下角。为了清楚起见，减少图中交叉线的数量也是很重要的。正如Eberhardt Rechtin在The Art of Systems Architecting中强调的，“一个好的设计往往看起来很舒服”。如果无论怎样安排，你的数据模型看起来都很混乱，那么，它可能正在告诉你数据模型本身有一些值得注意的问题。
 |

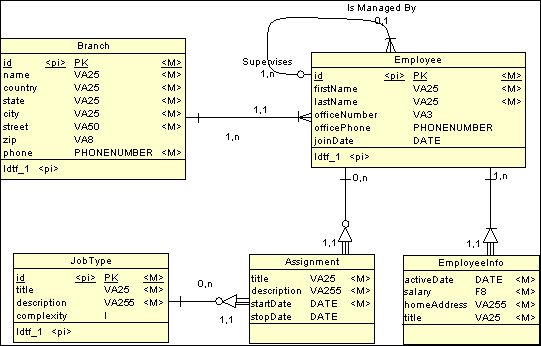

图7a：完整的ER图（PowerDesigner）
