图解:如何实现Windows XP中共享上网

发布: 2007-6-23 19:14 | 作者:   | 来源:   | 查看: 77次 | 进入软件测试论坛讨论

领测软件测试网


  "Internet连接共享",曾出现在Windows 98(SE)/Me/2000的功能,现在在Windows XP中得以完善和增强,它让局域网内的多台PC,通过其中一台已与Internet连接的PC来连接Internet,从而达到多台PC共享一条Internet连接线路上网的目的,并提供防火墙的保护。

  由于实现共享上网的网络结构有很多种,不能一一列举,所以在此选取了两种典型的网络结构来介绍Windows XP的"Internet连接共享"。

  一、局域网内多于两台PC,Internet接入方式为宽带接入

  1.网络结构图如下

图解:如何实现Windows XP中共享上网(图一)

screen.width-333)this.width=screen.width-333" border=0 dypop="按此在新窗口浏览图片">
说明:网关主机装有两个网卡,其中网卡A1通过ADSL、Cable Modem或以太网口(多出现在宽带住宅小区、智能商业大厦和校园网)等宽带方式接入Internet,网卡A2跟集线器或交换机相连,与PC1和PC2处于同一局域网内。PC1和PC2各装有一个网卡跟集线器或交换机相连,在局域网内,通过共享网关主机的Internet 连接来上网。如果局域网内增加了PC,只需把新PC接到集线器或交换机就可上网。
2.网关主机的设置

  操作系统是Windows XP,"开始"->"控制面板"->"网络和Internet连接"->"网络连接",就会看到两个网卡的连接图标。

图解:如何实现Windows XP中共享上网(图二)screen.width-333)this.width=screen.width-333" border=0>
"Local Area Connection 1"即网卡A1,与Internet连接;"Local Area Connection 2"即网卡A2,联于局域网。"Local Area Connection 1"的TCP/IP设置应视不同的宽带接入方式而不同,可以是自动获取IP地址和DNS,也可以配固定IP地址和DNS(由ISP提供给你的),用户应按ISP提供的使用说明来配置,这里不作详述了。

  下面我们就要把这个Internet连接共享出来,右击"Local Area Connection 1"->"属性"->"高级",把"Internet连接防火墙"和"Internet连接共享"的三项钩选,

图解:如何实现Windows XP中共享上网(图三)screen.width-333)this.width=screen.width-333" border=0>
按"确定",此时会出现一对话框提示会改变另一网卡的TCP/IP设置,按"Yes"。

图解:如何实现Windows XP中共享上网(图四)screen.width-333)this.width=screen.width-333" border=0>
这样共享就启用,网卡图标变成这个样子。

图解:如何实现Windows XP中共享上网(图五)screen.width-333)this.width=screen.width-333" border=0>

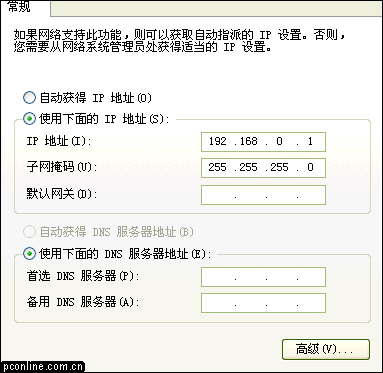

现在我们查看"Local Area Connection 2"的TCP/IP设置,右击"Local Area Connection 2"->"属性"->"Internet Protocol (TCP/IP)"->"属性",看到IP地址被系统设置为192.168.0.1。

图解:如何实现Windows XP中共享上网(图六)screen.width-333)this.width=screen.width-333" border=0>
这个IP地址是可改变的,根据本局域网的使用者的具体要求而定了,但在本例中我们不作修改,按取消退出此对话框。网关主机的设置完成,已经共享了Internet连接并有防火墙功能,可保护整个局域网内的所有机器不被非法访问。

  3.局域网内PC1的配置

  操作系统可以是任何网络操作系统,除了Windows系列,还可以是LinuxUnix。只要设置网卡的IP地址、子网掩码、默认网关和DNS。IP地址设为与网关主机网卡A2处于同一子网的地址,但不能重复,子网掩码跟网关主机网卡A2的一样,默认网关和DNS设为网关主机的网卡A2的IP地址。如果是Windows XP系统,可按下图设置。

图解:如何实现Windows XP中共享上网(图七)screen.width-333)this.width=screen.width-333" border=0>
确定后,打开IE就可以上网了,当然前提是网关主机已经连接上Internet。
 4.局域网内PC2的配置

  PC2的设置跟PC1基本相同,只是IP地址不同,如上例PC1的IP地址是192.168.0.2,那么PC2的IP地址就可以设为192.168.0.3,只要是本子网内没用过的IP地址就行了。

  5.网关主机内的防火墙设置

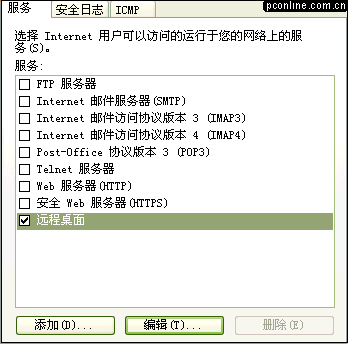

  假如网关主机开启了远程桌面(《Windows XP远程体验》中介绍过)的功能,同时又开启了防火墙,Internet上的其他在线用户是不能远程登录你的系统的,但如果你希望一位专家远程登录到本局域网内的任何一台PC(包括网关主机,这台PC要具备远程桌面的功能),帮自己解决难题呢,那就按以下操作吧:(以刚才的网关主机为例子说明)右击"Local Area Connection 1"->"属性"->"高级"->"设置",钩选"远程桌面",

图解:如何实现Windows XP中共享上网(图八)screen.width-333)this.width=screen.width-333" border=0>

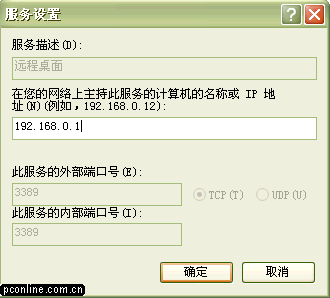

输入要被专家登陆的机器的IP地址或计算机名,按三次"确定"完成,专家就可透过防火墙登陆到本局域网内的任何一台PC。

图解:如何实现Windows XP中共享上网(图九)screen.width-333)this.width=screen.width-333" border=0>
同样的方法,可以控制局域网的Web服务或FTP服务等是否可以对外开放,只要像刚才那样钩选不同的服务即可。


二、局域网内只有两台PC,Internet接入方式为普通电话拨号

  1.网络结构图如下

图解:如何实现Windows XP中共享上网(图十)screen.width-333)this.width=screen.width-333" border=0>
说明:网关主机跟一个普通的与电话线相连的Modem连接,还装有一个网卡。PC1也装有一个网卡,两个网卡用交叉线相连(网上有许多介绍交叉线做法的文章),构成最简单的局域网,PC1共享网关主机的Internet 连接来上网。这种网络结构是不适合扩展的。

  2.网关主机的设置

  操作系统是Windows XP。绝大多数的Modem会被系统自动识别并安装驱动,下面我们就来建一个新的拨号连接:"开始"->"控制面板"->"网络和Internet连接"->"网络连接"->"创建一个新的连接"->"下一步"->"连接到Internet"->"下一步"->"手动设置我的连接"->"下一步"->"用拨号调制解调器连接"->"下一步"->输入ISP名称:中国电信96169 ->"下一步" ->输入拨号的电话号码,如96169->"下一步"->输入用户名和密码->"下一步"->"完成"。网络连接中多了一个拨号的图标。

图解:如何实现Windows XP中共享上网(图十)screen.width-333)this.width=screen.width-333" border=0>
 要共享这个Internet连接只要右击拨号图标->"属性"->"高级",以后的设置就跟案例一里所说的一样了,包括跟局域网相连的那个网卡的设置。

  3.局域网内PC的配置

  跟案例一中的PC1的设置一样.防火墙的设置如上所述。只要网关主机拨号上网后,这个小型局域网共享上网的模式即可运作起来。

  随着宽带网络的普及,家庭内组建小型局域网并共享Internet连接资源来上网的模式将会越来越多,Windows XP为这种模式提供了廉价、安全、简洁和易维护的解决方案
