　　无线通信最重要的是给用户提供一个可靠的、完全无缝的覆盖网络。

2001年是中国移动的"网优年"，旨在精心构筑日趋完善的现有网络，在年底之前将实现高速公路的基本连续覆盖，东部主要铁路干线覆盖率超过95%；完成对直辖市、省会城市50%以上的三星级宾馆的室内覆盖，50%以上同档次写字楼的室内覆盖，50%以上营业面积超过2万平方米的商场的室内覆盖；完成地铁站台的覆盖；对于国家级旅游景区市内要实现全覆盖。

　　由于无线电波传播环境的复杂性，加上地形地物的影响以及城市规划和经济的发展，使得覆盖不良的原因有许多，主要有：建筑物材料固有的屏蔽作用，增加了无线信号的穿透损耗，影响了网络的信号接收和通话质量；为提高网络容量增加频率复用而采取缩小基站覆盖半径方式，限制了基站架设高度，造成高层建筑物区域无线信号来自多个小区或地面、墙面的不稳定反射信号，导致频繁切换，严重影响网络覆盖质量；地铁和隧道沿线由于地面的屏蔽、弯道、车厢的阻挡等因素，阻碍了电波的传播；随着经济的发展，高速公路和铁路作为交通枢纽辐射全国区域，其沿线话务量正在逐步提高，因此完善交通干线的覆盖将成为提高网络质量的关键。

　　一、实现无缝覆盖的几种方式

　　就目前网络来说，实现无缝覆盖主要要解决以下三种特殊区域的无缝覆盖：建筑物室内覆盖(包括高楼、宾馆、大型购物商场、停车场等建筑物内)、地铁和隧道的室内覆盖以及高速公路和铁路沿线的覆盖。

　　总的来说，实现以上三种特殊区域的覆盖主要有以下几种方法：

　　1、宏蜂窝直接覆盖

　　这是常用的室外覆盖方式，同时又可以通过直接穿透实现最简单的室内覆盖，但是当室内覆盖范围大而复杂或穿透损耗过大时室内覆盖效果较差。

　　2、微蜂窝直接覆盖

　　典型应用是对宏蜂窝室外覆盖的补充和一定区域内的室内覆盖，可以灵活选择内置、外置天线，充分发挥安装简便、吸收大话务量的特性，但是覆盖面积有限。

　　3、信号源+分布式天线系统

　　可以采用宏蜂窝、微蜂窝和直放站为信号源，利用有源或无源同轴电缆、光纤、泄漏电缆等分布式传输介质对无线信号进行室内分配，是一种极为灵活的覆盖方式，能够很好地满足较大区域室内覆盖以及地铁、隧道的覆盖。

　　二、建筑物室内无缝覆盖解决方案

　　建筑物室内覆盖需要考虑的基本因素有：隔墙的阻挡5~20dB、楼层的阻挡20dB以上、家具及其它障碍物的阻挡2~15dB、多径衰落及高层建筑物上的"孤岛效应"和"乒乓效应"。 下面主要介绍目前建筑物室内覆盖的最佳解决方案：信号源+分布式天线系统。

　　

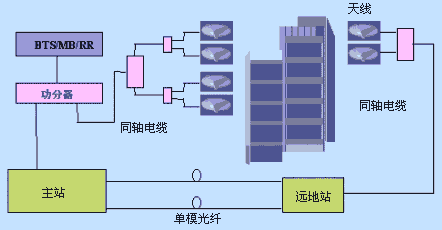

　　 图1 建筑物室内覆盖示意图

　　如图1所示，信号源如果为微蜂窝MB，则可以直接采用同轴电缆进大楼，或者利用智能大厦预埋的光纤和五类非屏蔽双绞线进大楼；信号源如果为宏蜂窝BTS，可以考虑分别用不同扇区引出信号覆盖多个建筑物，进入大楼方式与微蜂窝相同，宏蜂窝与远地建筑物之间可采用光纤传输方式；信号源如果为直放站RR，在室外宏蜂窝存在富余容量的情况下，通过直放站RR将室外信号引入室内的覆盖盲区。直放站不需要额外的基站设备和传输设备，安装简便灵活。 比较以上三种信号源，采用微蜂窝和宏蜂窝可以吸收话务量，适于话务繁忙的高档服务区的室内覆盖，但建设的设备投入较大、工程周期较长；而直放站将空闲基站的信号引到繁忙基站的室内覆盖区内，实现疏忙，并且直放站容易在短时间内开通，但是应用直放站一定要预先做好频率规划以避免干扰，而且直放站不能解决话务量溢出问题，也不利于网络管理。 实现建筑物室内无缝覆盖的分布式天线系统，主要有三种：

　　1、无源同轴分布式天线系统

　　信号源发出的射频信号经过同轴电缆、耦合器、功分器和室内天线，均匀地分配到覆盖区域的每一个角落。其优点为系统造价低，由于本身为无源系统，所以可靠性高和系统产生互调干扰产物甚低；缺点是因为信号在传输过程中无增益，所以在能量估算问题上需要精确计算，才能完成预计覆盖区域，因此设计修改麻烦、设计与施工技术含量较高。

　　2、有源同轴分布式天线系统

　　在无源同轴分布式天线系统的基础上增加放大器，即实现了有源同轴分布式天线系统，并且可以同时使用多级放大器。其优点为设计与施工简单方便，信号强度动态可调，系统具有良好的可扩展性，是一种极为灵活的通用室内覆盖系统；缺点是因为系统涉及到多个有源器件，互调产物多，可靠性低，需要实时监控和维护。

　　3、光纤分布式天线系统

　　光纤分布式天线系统利用单模光纤将射频信号传输到建筑物内部各个地方，通常光纤和同轴电缆结合使用，在建筑物纵平面上采用光纤传输，横平面上进入楼层以后采用同轴电缆传输；有时也利用光纤实现信号在不同建筑物间的传输，进入建筑物以后采用同轴电缆传输；如果为智能大厦设计室内无缝覆盖，可以充分利用其预埋的光纤和五类非屏蔽双绞线实现室内覆盖，通过电光转换单元在纵平面上采用光纤传输，再通过光电转换单元在横平面上采用五类非屏蔽双绞线传输信号。因此光纤分布式天线系统是用于大面积、远距离复杂区域的室内覆盖。　

　　三、地铁和隧道的无缝覆盖解决方案

　　前地铁和隧道的无缝覆盖由于弯道多、环境封闭，主要通过信号源+分布式天线系统来实现，根据信号源的不同，有两种覆盖方式：微蜂窝方式和宏蜂窝+直放站方式。根据站厅、站台和隧道等覆盖区域的不同，分布式天线系统可以分别采用同轴分布式天线系统、泄漏电缆等方式。首先比较两种信号源方式的优劣势：

　　1、信号源为微蜂窝：能显著提高网络容量，单位面积内吸收更高的话务；体积小，壁挂式安装方便灵活，不需要特别安置空间；同一站址的微蜂窝还可以通过级联方式节约传输链路，中兴微蜂窝设备最多可实现三级级联捆绑；通过操作维护平台能实现双向信息交流的远程监控和操作维护，从而简化了系统运营过程中的故障告警和维护程序，降低了运营成本；可靠性高，当某一个微蜂窝出现故障时，只会影响到该微蜂窝以及与之级联的最多两个微蜂窝所覆盖区域的通信。
