华硕：榆林市实验小学校园网解决方案

　　     自2001年我国开始实施“校校通”工程以来，一场万众瞩目的中国中小学教育信息化的浩大工程拉开帷幕。时至今日，中小学教育信息化正以令人目不暇接的速度在全国范围内开展，方兴未艾。以教育信息化促进教育现代化、用信息技术来改变传统教育模式的观念深入人心。

    近日，在国家“校校通”政策的倡导下，在教育信息化大潮推动下，陕西省榆林市实验小学坚持“以人为本，全面发展”的办学宗旨和“高起点、高标准、高效率、高质量”的管理要求，采用华硕网络组网方案，构建了集高效、高扩展、可靠、安全、易管理、易维护于一身的校园网络，开启了榆林市小学教育信息化的先河。

    榆林市实验小学成立于2003年8月，是一所新建的市属小学。学校占地面积14300㎡，有专用教室36间，现有30个教学班，在校学生1866名。作为一所新建学校，建校之初，便采用现代化教学方式，拥有设施齐全的阅览室、微机室、多媒体电教室等十多个现代化教室。此次组建校园网，是学校现代化教学的一个重要举措，也在一定程度上，改善了教职工的教学、办公条件。最终，建网工程的完满竣工，为榆林市中小学树立了现代化教学的典范，也为其他中小学校提供了可借鉴的宝贵经验，为推动全市教育信息化的进程增添了亮色。

    探索：全面掌握建网需求

    作为榆林市推行教育信息化的标杆工程，市政府和校方对本次网络建设都非常重视，要求也非常严格。校方要求校内各种不同应用的信息资源，通过高性能的网络设备能够做到互联互通，并能和互联网接轨，以充分满足学校教学、办公和各项管理工作的需要，提高教师和学生工作学习效率。

    华硕网络项目组根据校方的要求和一系列实地勘查、讨论之后，掌握了榆林市实验小学校园网建网的具体需求：

    1. 需采用高性能千兆以太网技术，以充分满足应用发展对主干带宽的需求。

    2. 各个分支节点以千兆交换到桌面，为文件传输、多媒体应用等服务提供充足的桌面带宽。

    3. 建设宽带IP校园网，在此IP基础网上，建设高速信息应用平台，为校园网的建设提供外部接入的大环境，在校园网中实现大流量的宽带综合业务应用。

    同时，基于目前学校的教学、办公特点，对网络设备也做了基本要求：

    1. 高性能——所有网络设备都应足够的吞吐量；

    2. 高可靠——所有设备都应保证无故障运行；

    3. 可管理——所有网络设备均可用适当的网管软件进行监控、管理和设置；

    4. 标准统一——采用国际统一的标准；

    5. 高安全——所有网络设备都应具有防止非法访问和抵御外来袭击的能力。

    规划：贴心设计网络架构

    华硕网络掌握的全面需求后，经过项目组多次论证，最后一致认为网络设计应采用层次化架构，在核心层充分利用路由交换技术提供高速、可靠地数据传输，边缘接入层采用以太网交换技术。网络采用星型连接结构，以用户网络机房为中心点，从机房引出光纤（或千兆铜缆）星型接到子配线间，构成千兆以太网主干。

    出炉:谨慎提供优化方案

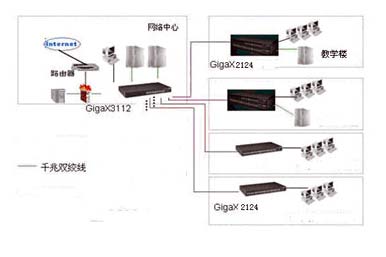

    毋庸置疑，榆林市实验小学此次校园网组建工程任务重大。针对榆林市实验小学的描述和需求分析，经过一番整体规划后，华硕网络提供了一整套高性能的网络优化解决方案，网络结构图如下所示：

网络结构图

    考虑核心层采用华硕GX3112作为核心交换机，GX3112路由交换机具备高带宽、无阻塞、优异的管理能力和可靠的多媒体支持等特点，可以极大限度地满足未来网络的需求。它有12个10/100/1000Mbps 铜缆RJ-45端口(所有端口支持自协商和MDI/MDIX线缆自适应)，2个SFP插槽端口与最后2个10/100/1000M铜缆RJ-45端共享使用。它有强大的性能，如：线速的IPv4路由，每台交换机支持多达512条路由表项，VRRP(虚拟路由冗余协议)，ICMP，RIP v1 和RIP v2路由信息协议，OSPF v2最短路径优先动态路由协议，并且还有DHCP/BOOTP的中继能力。它提供了二层交换：端口捆绑(链路聚合)，广播风暴控制，广泛的VLAN虚拟局域网支持(基于端口、基于802.1Q Tag、基于第三层协议等)，IGMP侦听，快速生成树协议等。核心层接入层之间的互联采用千兆作为主干，在网管中心的核心交换直接采用先进的千兆以太网技术连接各二级交换机，同时部分要求较高的接入层交换机与核心交换机采用Trunking技术实现二条物理链路捆绑，交换机间的带宽达到全双工4 Gbps，这样既提高了网络主干线路的带宽，也确保了网络的可靠性。

    边缘接入层全部采用华硕 GX2124X交换机，连接每一个桌面工作站．ASUA GX2124交换机是一个能随着网络一起灵活扩展的以太网交换机。GX2124X具有48Gbps的交换背板，37.2Mpps的转发吞吐量。它的主要功能是：有24个10/100/1000M 自动感应RJ-45前端口，完全的可管理--SNMP、RMON、VLAN、QoS 和端口中继等， 配有4个GBIC扩展插槽实现千兆光纤上连。其简明、直观的浏览管理界面便于观察控制： 802.1Q Vlan, 802.1D STP,Link Trunk, Port Monitor,Cos，它还具有丰富的管理功能：Command Line/Telnet/Web/SNMP/ MIB。因此GX2124X交换机具有有全部端口线速转发的能力。同时具有简单易用性，和灵活的网络管理方式，完全符合标准地扩展网络。

　　体验：智慧选择完美无缺

    榆林市实验小学建网解决方案的网络结构简单，既满足了用户对其核心网络的要求，又避免了网状结构和环状结构带来的复杂性，很好地简化了今后的网络运行维护，从各个方面体现出贴心设计的完美无缺。

高效、高扩展

    网络主干采用千兆以太网，技术先进，带宽充裕，维护简便，可以最大限度的提高网络的访问、响应速度。

    网络拓扑结构具有层次化，大体为中心楼层用户架构，这样当网络的某个部分发生变化时，可以尽可能的减少跳线的工作量，而不需对整个布线系统进行调整；

    支持在用户局域网内部选择动态的路由协议如RIP1、RIP2，在网络结构发生变化时，可最大限度减少调整路由表的工作，并且可以在多条路由中平衡负载。

可靠

    华硕GX3000系列三层交换机平均无故障时间(MTBF)高达166600 小时，从而保证核心层设备的正常工作，保证网络的可靠性。

灵活

    所选的网络设备支持RIPI/II等路由协议和IGMP、PIM组播协议，非常出色的QoS支持，有效支持视频点播、网上购物、语音通信等应用。

    所有设备支持在网络内的IP地址规划采用可变长子网掩码(VLSM)技术，这样不仅可节约IP地址，同时可减少路由表的大小，减轻路由卡和路由器的负担。

安全

    所选的设备均支持多种VLAN的划分，包括静态和动态两种，这样不仅可在不同的部门之间控制广播，同时防止非授权用户访问关键数据。

易管理、易维护

    华硕网络产品提供了先进的网管平台，可对整个网络系统实现管理，正确分析网络设备的状态，管理和维护简单方便。

　　关键设备及技术介绍：

1. 三层千兆交换机GX3112

    GX3112 系列是华硕最新推出的高性能网管型三层千兆交换机，不仅具备强大的路由能力和全方面的交换功能，更为企业级应用需求与企业级千兆网络架构提供了高品质的网络管理和高质量的服务。

2. 二层交换机GX2124X

    GX2124X，是华硕推出的高性能网管型二层以太网交换机，拥有24口10/100/1000Mbps自适应端口,4个组合1000Base-T/SFP端口,支持流量管理和功能,支持端口带宽控制功能和固件备份功能。独具的RS232/USB Console端口、可置换式风扇设计、ANWM网管软件以及RPS冗余电源等功能使其成为中小型企业网络需求的理想选择。

　　方案点评

    华硕网络的解决方案凭借在产品、技术、方案集成等多方面具有的优势，赢得了校方的青睐。

    在产品选型和配置方面，采用华硕的GX3000系列1000Mbpsc三层交换机作为用户的核心交换机，核心交换机支持高速第三层交换，核心层到边缘接入层采用千兆光纤连接，并且从边缘交换机到核心层交换机均支持服务质量QoS，保证网络的端到端的服务质量。

    在技术方面，基于不同桌面用户不同应用或管理来分类，按每个桌面端口实现虚拟网，并在骨干交换机上支持第三层的交换；提供服务质量QoS，支持多业务、多服务传输和交换等技术，体现了方案技术的先进性和成熟性。

    在方案集成方面，华硕网络深入考虑系统的容错能力和高可用性的实现，借鉴大量成功案例和经验，保障整个系统能够按时成功实施。

    而且，华硕网络提供的解决方案其同时也拥有低成本的特点，符合中国目前中小学建设校园网的实际情况,为校方节省了资金。
