　　本实验对EIGRP协议进行基本的配置，涉及到配置ElGRP协议所必须的命令和常用的show命令。
　　
　　1.实验目的
　　通过本实验，读者可以掌握以下技能:
　　在路由器上启动EIGRP协议;
　　声明相应网段进入EIGRP路由进程;

　　查看路由表并理解相关字段含义;
　　查看EIGRP协议配置信息;
　　查看EIGRP邻居路由器信息。
　　
　　2.设备需求
　　
　　本实验需要以下设备:
　　Cisco路由器3台，分别命名为R1、R2和R3，其申R1要求具有2个串行接口、R2和R3均要求具有1个串行接口和1个以太网接口。
　　2条DCE电缆和2条DTE电缆，或3条DCE转DTE电缆;
　　1条交叉线序的双绞线;
　　1台终端服务器，如Cisco2509路由器，及用于反向Telnet的相应电缆;
　　1台带有超级终端程序的PC机，以及Console电缆及转接器。
　　
　　3. 拓扑结构及配置说明
　　

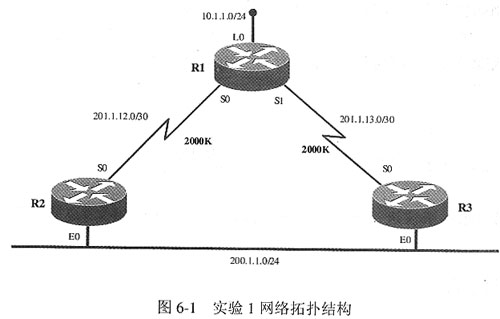

　　本实验拓扑结构如图6.1所示。首先把DCE电缆和DTE电缆进行对接，共组成2对电缆，然后用这2对电缆把R1和R2，R1和R3连接起来。
　　用交又线序的双绞线把R2和R3连接起来。
　　各路由器使用的接口及其编号见图6.1中的标注。
　　 EIGRP协议的基本配置(1)

　　
　　
　　
　　各接口IP地址分配加下:
　　R1 50 201.1.12.1/30, S1 201.1.13.1/30, L0 10.1.1.1/24
　　R2: 50 201.1.12.2/30, E0 200.1.1.2/24
　　R3: 50 201.1.12.2/30, E0 200.1.1.3/24
　　实验中R1、R2之间和R1、R3之间的串行线路速率设置为2000kbit/s。
　　本实验要求通过对EIGRP路由选择协议进行配置，实现全网的连通性。
　　
　　4.实验配置及监测结果
　　
　　首先对各路由器的相关接口进行配置，然后启动EIGRP路由协议，并且声明网段。
　　读者应该已经在对RIP和IGRP协议的配置中熟悉了这个配置过程，因此我们在此给出配置完成后的结果，而不再记录完整的配置过程。
　　配置清单6-1是3台路由器的具体配置。
　　
　　配置清单6-1各路由器配置清单
　　
　　第1段：路由器R1的配置清单
　　R1#sh mnn
　　Building configuration...
　　
　　Current configuration : 931 bytes
　　!
　　version 12.1
　　service timestamps debug uptime
　　service timestamps log uptime
　　no service password-encryption
　　!
　　hostname R1
　　!
　　ip subnet-zero
　　i
　　interface LoopbackO
　　　ip address 10.1.1.1255.255.255.0
　　!
　　interface Serial0
　　　bandwidth 2000
　　　ipaddress 201.1.12.1 255.255.255.252
　　　clockrate 2000000
　　!
　　interface Serial 1
　　　bandwidth 2000
　　　ipaddress 201.1.13.1 255.255.255.252
　　　clockrate 2000000
　　!
　　router eigrp 100
　　　network 10.1.1.0 0.0.0.255
　　　network 201.1.12.0 0.0.0.3
　　　network 201.1.l3.0.0.0.0.3
　　　no ayto-summary
　　　no eigrp log-neighbor-changes
　　!
　　ip classless
　　ip http server
　　!
　　!
　　line con 0
　　line aux 0
　　line vty 0 4
　　!
　　end
　　R1#
　　第2段：路由器R2的配置清单
　　R2#sh run
　　Building configuration...
　　
　　Current configuration : 656 bytes
　　!
　　version 12.1
　　service timestamps debug uptime
　　service timestamps log uptime
　　no service password-encryption
　　!
　　hostname R2
　　!
　　ip subnet-zero
　　no ip finger
　　!
　　interface Ethemet0
　　　ip address 200.1.1.2 255.255.255.0
　　!
　　interface Serial0
　　　bandwidth 2000
　　　ip address 201.1.12.2 255.255.255.2;
　　!
　　router elgrp 100
　　　network 200.1.1.0
　　　network 201.1.12.0 0.0.0.3
　　　no auto-summary
　　　no eigrp log-neighbor-changes
　　!
　　ip classless
　　ip http server
　　!
　　line con 0
　　line aux 0
　　line vty 0 4
　　!
　　end
　　R2#
　　第3段：路由器R3的配置清单
　　R3#sh runn
　　Building configuration...
　　
　　Current configuration : 702 bytes
　　!
　　version 12.1
　　service timestamps debug uptime
　　service timestamps log uptime
　　no service password-encryption
　　!
　　hostname R3
　　!
　　ip subnet-zero
　　no ip finger
　　!
　　interface Ethemet0
　　　ip address 200.1.1.3 255.255.255.0
　　!
　　interface Serial0
　　　bandwidth 2000
　　　ip address 201.1.13.2 255.255.255.252
　　!
　　router eigrp 100
　　　network 200.1.1.0
　　　network 201.1.13.0.0.0.0.3
　　　no auto-susmmary
　　　no eigrp log-neighbor-changes
　　!
　　ip classless
　　ip http server
　　!
　　line con 0
　　line aux 0
　　line vty 04
　　!
　　end
　　(1)在配置清单6-1的第1、2、3段中，分别对R1、R2和R3路由器的接口进行了配置。在配置过程中，应特别注意串行接口的DCE和DTE的区分，并且配置bandwidth参数;
　　配置bandwidth参数的意义在于，可以使路由器正确计算相应的度量值，从而使路由表正确反映实际的拓扑和链路情况。EIGRP协议和IGRP协议一样，把带宽作为度量值的主要因子之一。在RIP协议的实验中。我们己经看到bandwidth命令对实际的路由选择不起作用，那是因为RIP协议的惟一度量值因子是跳数。
　　(2)在EIGRP协议配置模式下，使用network命令来声明网段。
　　与IGRP协议和RIP协议所不同的是，EIGRP协议的网段声明中，如果是主网地址(即A、B、C类的主网，没有划分于网的网络)，只需输入此网络地址;如果是子网的话，则必须在网段号后面写入反掩码。
　　反掩码是用广播地址(255.255.255.255)减去掩码地址所得到的地址。如掩码地址是255.255.255.0，则反掩码是0.0.0.255;掩码地址是255.255.255.252，则掩码地址是0.0.0.3。
　　当然也可以在对子网的声明中只写入主网的网络地址，这表明此网络的所有子网都加入了EIGRP路由进程。
　　(3)no auto-sumnary命令关闭了EIGRP协议的路由自动汇总功能，缺省的配置是自动汇总生效。在处理使用VLSM尤其是存在不连续的子网的网络中，通常需要关闭路由自动汇总功能。
　　(4)no egrp-log-neighbor-changes是路由器的缺省配置，作用是不记录相邻路由器有关EIGRP协议的变化信息。
　　下面通过有关的show命令查看配置完成后的结果，看是否实现了全网的连通，并查看有关配置和统计信息。详细结果见监测清单6-1。
　　
　　监测清单6-1 查看实验1配置结果
　　
　　(未完...待续)
