中小企业应用ADSL组网实例讲解两则

领测软件测试网

　　 ADSL设备安装

ADSL安装包括局端线路调整和用户端设备安装。在局端方面，由服务商将用户原有的电话线中串接入ADSL局端设备；用户端的ADSL安装也非常简易方便，只要将电话线连上滤波器，滤波器与ADSL MODEM之间用一条两芯电话线连上，ADSL MODEM与计算机的网卡之间用一条交叉网线连通即可完成硬件安装，再将TCP/IP协议中的IP、DNS和网关参数项设置好，便完成了安装工作。

实例一：

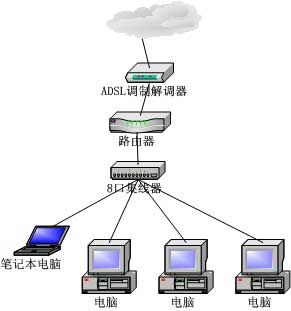

某外资企业已经申请了ADSL接入服务，欲实现所有办公计算机共享ADSL上网，要求安装防火墙。本实例涉及到ADSL调制解调器、路由器（含防火墙服务）和集线器等网络硬件设备。设计组网方案见图1。

　

首先，接好各硬件设备的电源。其次，将电话线插入调制解调器的LINE口，用一条以太网线（非交叉的）把调制解调器的Ethernet口和路由器的WAN口相连，然后，用一条以太网线（非交叉的）把路由器的LAN口（在提供的4个接口中任选一个）和集线器的UpLink口相连，当然，也可以用一条交叉以太网线把路由器的LAN口和集线器的普通口相连。最后，用以太网线（非交叉的）把集线器的普通口和电脑的网卡相连，注意，如果应用了集线器的UpLink口，那么，集线器的1号普通口不能被同时使用。连好线后，观察路由器和集线器的面板指示灯，看网络是否联接正确。

接下来，便开始进行设置。将每台电脑的IP地址设置为自动获得，DNS地址也设置为自动获得，网关空着不填。然后，在DOS提示符下运行IPCONFIG命令，若看到获得诸如192.168.1.X的IP地址，并且网关是：192.168.1.1，则说明路由器工作正常，此时打开浏览器，在地址栏中输入：http://192.168.1.1，进入路由器管理界面，输入口令登陆后，在SETUP选项中，设置PPOE方式，并填好ADSL拨号的用户名和密码，存储后，重启路由器，在Information选项中，点击Connect按钮，很快，你会发现已经拨号上网，这时，其他电脑亦可实现上网。防火墙的设置可以参照说明书，也比较简单。

实例二：



某单位新成立，准备用ADSL共享上网，所以在组网的时候，要求尽量降低成本，为此，我们没有选用硬件路由器，而是使用一台职员平时工作用的PC机，安装了Wingate软件，来实现硬件路由器的功能。还选用了中星的ADSL调制解调器和联想的集线器等网络硬件，并为其设计了如下组网方案。见图2。



此组网的关键在于Wingate软件的设置，WinGate是一款具有防火墙功能的多协议代理服务器系统软件。WinGate可以通过一台电脑为局域网上的用户提供因特网访问的共享服务。多协议意味着WinGate支持几乎所有的因特网协议，比如HTTP、FTP、POP3以及VDO(视频)、RealAudio(音频)等等，用户浏览主页、收发邮件、传输文件、欣赏视频和音频不受限制，与每个用户单独使用一个入网帐户毫无区别。

安装WinGate服务器端软件

WinGate软件有Windows 9x和Windows NT两种版本，本文以Windows 98版本来举例说明。

（1）在局域网内配置网卡，在网卡上添加TCP/IP用鼠标左击网络邻居。

点击属性，打开协议窗口，会在组件中看到TCP/IP协议，在这个窗口中一般有拨号适配器或添加网络适配器，这要看是采用哪种Internet连接类型。点击“添加”按钮选中协议项，然后点击“添加” 在左边的窗口选Microsoft，并在右边选中TCP/IP点“确认”键关闭先前的窗口点“确认”键重新启动Windows。

（2）翻滚找到我们刚增加的TCP/IP协议，依照以下步骤来配置内部网卡：

选中这个列表，点击属性按钮一个关于网卡属性的窗口将弹出点击“IP地址”标签点击“指定IP地址”在IP地址栏填入：192.168.0.1 在子网掩码栏填入：255.255.255.0 点击DNS配置标号。在DNS不要做任何更改点击“确认”点击“确认”并重新启动Windows

（3）在这台机器上安装WinGate软件，在安装过程中有一提示，请选"server"项。安装完成后需重新启动机器。

安装WinGate客户端

（1）配置局域网内部的网卡。用鼠标右击网络邻居。

点击属性，打开协议窗口，会在组件中看到TCP/IP协议，在这个窗口中一般有拨号适配器或另外的网卡，这主要看是采用哪种Internet连接类型。

点击“添加”按钮

选中协议项，然后点击“添加”在左边的窗口选Microsoft,并在右边选中TCP/IP点“确认”键关闭先前的窗口点“确认”键重新启动Windows

（2）在工作站上配置TCP/IP。

配置工作站自动/动态获得IP地址，采用DHCP：

左击网络邻居

点击属性按钮

找到网卡的TCP/IP组件并选中

点击属性键点击“IP地址”标号

选中自动获得IP地址

点击“WINS 配置”标签

选中“禁用WINS解析”

点击“DNS配置”标签，在这里你需要知道WinGate机器的DNS是“关闭”还是“启动”。

如果在WinGate机器上的DNS是“Enabled”，按照以下步骤：

选中“禁用DNS”钮

点击“确认”，重新启动机器，进入第4步

如果在WinGate机器上的DNS是“Disable”，按照以下步骤：

选中“启用DNS”钮

输入主机名，在局域网中不能重名。可以起简单的名称，如“computer2”作主机名。

域名栏中保留为空

在“DNS”服务器搜索顺序”中输入ISP的DNS服务器的IP地址，这个地址ISP会提供内你，如果你不知道，你可以向他们询问。

“域后缀搜索顺序”保留空白

点击“确定”—— 你将需要重新启动机器 ——进入第4步

（3）安装WinGate Internet 客户程序。和安装WinGate机上的是一个文件，可以将这个文件放到磁盘上也可以从网络安装。在提示的地方选择“client”安装。一旦这个安装完成将需要重起机器。

（4）测试TCP/IP

运行ping 192.168.0.1，结果应该是：

Pinging [192.168.0.1] with 32 bytes of data

Reply from 192.168.0.1: bytes=32 time<=10ms TTL=32

Reply from 192.168.0.1: bytes=32 time<=10ms TTL=32

Reply from 192.168.0.1: bytes=32 time<=10ms TTL=32

Reply from 192.168.0.1: bytes=32 time<=10ms TTL=32

证明网络是通的。此时用此命令Ping任意一个域名如www.download.com.cn,如得到如下结果:

Pinging www.download.com.cn with 32 bytes of data

Reply from 192.168.0.4: Destination host unreachable

Reply from 192.168.0.4: Destination host unreachable

Reply from 192.168.0.4: Destination host unreachable

Reply from 192.168.0.4: Destination host unreachable

说明DNS工作正常，一切还很顺利。最后在设置一下拨号选项，一切都设置好以后就可以使多台电脑通过一条线路上网。

结束语

在信息经济时代，越来越多的机构、企业都将从Internet中获得巨大的便利，在Internet上的商业应用和多媒体等服务也将得以迅猛推广，ADSL宽带接入技术的运用也将愈来愈广泛。
