　　CISCO公司提供了全系列的企业网络的解决方案，但由于其产品种类繁多，功能和性能差别很大，使得普通用户很难选择比较适合于自己使用的网络产品。为了使得用户能更好的使用CISCO网络产品，我们以以下图例来简单的说明一些CISCO的产品的使用。

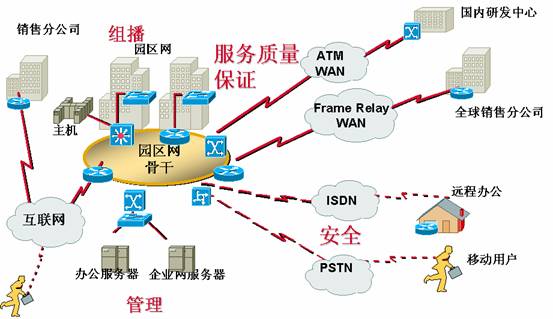

　　典型企业网络的解决方案

　　----此方案全部采用了CISCO产品，在园区骨干网络采用了千兆以太网络技术，核心交换机采用了CISCO Catalyst 6000 系列产品的高性能的三层交换机，Catalyst 6509 ,起附加的模块有WS-X6416-GBIC、WS-X6348-RJ-4等，同时使用了WS-G5484、WS-G5486、和WS-G5487模块。起汇接层其采用了CISCO Catalyst 4006和CISCO Catalyst 2948G-L3的三层交换机，在园区的其他节点采用了Cisco Catalyst 3500系列的交换机产品：WS-C3524、WS-C3548、WS-C2924等。园区网络于INTERNET的连接则选用了CISCO PIX520防火墙和CISCO3640路由器，它不但可以保护园区内部数据的安全，同时它还提供了企业内部园区与外地销售分公司之间建立VPN隧道使得企业减少专线费用。该企业还采用了CISCO 7507路由器，再加入ATM、和广域接口卡，分别通过ATM网络、Frame Relay 网络与国内研发中心和全球其它销售分公司连接。为了方便一部分外地移动用户和在家办公用户，该企业提供了远程访问服务，为了支持很多用户的能够同时访问骨干网络的数据，其采用了能提供大规模拨号池的最佳高密度基础设备，并能支持ISDN和PSTN的最新产品-AS5300。远程办公用用户可以采用CISCO 803路由器或ISDN TA 。
