ADSL上网实战（图）－安装篇

领测软件测试网

　　
　　ADSL(Asymmetric Digital Subscriber Line)是非对称数字线路缩写，是在普通电话线上传输高速数字信号的技术。通过采用新的技术在普通电话线上利用原来没有使用的传输特性，在不影响原有语音信号的基础上，扩展了电话线路的功能。

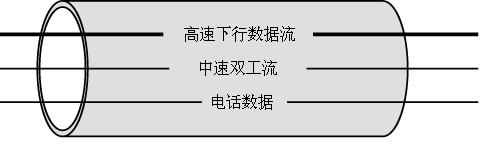

ADSL使用普通电话线作为传输介质，虽然传统的MODEM也是使用电话线传输的，但它只使用了0K-4KHz的低频段，而电话线理论上有接近2MHz的带宽，ADSL正是使用了26KHz以后的高频带才能提供如此高的速度。具体工作流程是：经ADSL MODEM编码后的信号通过电话线传到电话局后在通过一个信号识别/分离器，如果是语音信号就传到交换机上，如果是数字信号就接入Internet。当您的电话线两端连接ADSL MODEM时，在这段电话线上便产生了三个信息通道：一个速率为 1.5Mbps-9Mbps的高速下行通道，用于用户下载信息；一个速率为16Kbps-1Mbps的中速双工通道，用与ADSL控制信号的传输和上行的信息；一个普通的老式电话服务通道；且这三个通道可以同时工作。
　　　
　　ADSL的接入模型及安装
　　
　　ADSL接入模型　
　　
　　ADSL的接入模型主要有中央交换局端模块和远端模块组成。中央交换局端模块包括在中心位置的ADSL Modem和接入多路复合系统，处于中心位置的ADSL Modem被称为ATU－C（ADSL Transmission Unit－Central）。接入多路复合系统中心Modem通常被组合成一个被称作接入节点，也被称作“DSLAM”（DSL Access Multiplexer）。远端模块由用户ADSL Modem 和滤波器组成，用户端ADSL Modem通常被称为ATU－R（ADSL Transmission Unit－Remote）。
　　　
　　ADSL设备的安装
　　　　　　　　
　　ADSL的硬件安装比您以前使用的MODEM稍微复杂一些，与您现在使用的ISDN复杂程度差不多。我们现在假设您已经备齐了以下这些东西：一块10M或10M/100M自适应网卡；一个ADSL调制解调器；一个信号分离器；另外还有两根两端做好RJ11头的电话线和一根两端做好RJ45头的五类双绞网络线。您准备好了吗?下面我们就按照下面的步骤动手吧！
　　
　　1.准备您的计算机。首先请打开您的计算机机箱，在您的计算机中需要加入一块网卡，10M或则10M/100M自适应的都可以。如果您的计算机中原来就有网卡，那就需要再加一块网卡。此网卡是专门用来连接ADSL Modem的。因为ADSL调制解调器的传输速度达1M/8M，计算机的串口不能达到这么高的速度(最近兴起的USB接口可以达到这个速度，所以也有USB接口的ADSL Modem)。加入这块网卡就是为了在计算机和调制解调器间建立一条高速传输数据通道。
　　
　　2.安装ADSL Modem的信号分离器(又叫滤波器，Splite)。信号分离器是用来将电话线路中的高频数字信号和低频语音信号分离的。低频语音信号由分离器接电话机用来传输普通语音信息；高频数字信号则接入ADSL Modem，用来传输上网信息和VOD视频点播节目。这样，您在使用电话时，就不会因为高频信号的干扰而影响您的话音质量，也不会因为在上网时，打电话由于语音信号的串入影响上网的速度。您可以想象一边拿着电话和朋友聊着天；一边通过电脑在网上冲浪；同时又通过装有机顶盒的电视机收看着精彩的视频点播节目。你看，小小的信号分离器作用不小吧！安装时先将来自电信局端的电话线接入信号分离器的输入端，然后再用前面准备那根电话线一头连接信号分离器的语音信号输出口，另一端连接您的电话机。此时您的电话机应该已经能够接听和拨打电话了。
　　
　　3、安装ADSL Modem。这是其中最关键的过程，眼看着就要大功告成了。这也是其中最简单的过程，既不需要拧螺丝也不需要拆机器。您只需要用前面准备那另一根电话线将来自于信号分离器的ADSL高频信号接入ADSL Modem的ADSL插孔，再用一根五类双绞线，一头连接ADSL Modem的10BaseT插孔，另一头连接计算机网卡中的网线插孔。这时候打开您的计算机和ADSL Modem的电源，如果两边连接网线的插孔所对应的LED都亮了，那么您的硬件连接也就成功了。
　　　
　　
