　　校园网络可以分为三个层次，核心交换层、汇聚层和接入层。
　　
　　根据网络规模的不同，博达公司认为，学校网络中心的核心交换机可以选择3Com Switch 4000系列企业局域网络核心交换机、SuperStack 3 系列局域网络交换机或者思科Catalyst 6000、5000、4000系列交换机。汇聚层则可以选用3Com SuperStack 3 系列局域网络交换机或者思科Catalyst 3500、3000、2900系列交换机。接入层可以采用思科Catalyst 2900、1900系列交换机。
　　

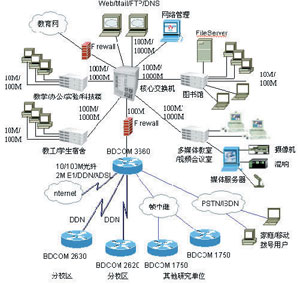

　　校园网综合应用网络图
　　从核心交换机到教学楼、办公楼、实验楼、科技楼、教工/学生宿舍楼、图书馆、多媒体教室/视频会议室等的汇聚层交换机以及Web、Email、FTP、DNS服务器的连接均应采用1000M光纤或100M快速以太网连接。从汇聚层、接入层到终端PC的连接应提供10/100M的带宽。
　　
　　网络中心路由器可选择博达公司的BDCOM 3660模块化路由器，负责校园网Internet接入以及分校区或其他研究单位的专线接入。
　　
　　核心层交换机、汇聚层交换机、BDCOM 3660路由器都支持IEEE 802.1Q VLAN，可以根据需要，将校园网划分为多个VLAN，从而缩小广播域、控制网络流量、提高网络效率、增强安全性。在电视直播、VOD视频点播、视频会议等此类的多媒体应用中，可以在网络上依靠多播技术来完成转发。
　　
　　校园网是通过CERNET接入Internet的。为了解决上网速度慢问题，可以向电信租用ADSL、2M E1或者DDN专线，作为学校内部访问Internet的出口。
　　
　　博达BDCOM 3600、2600、1700系列模块化路由器均可用于Internet接入，其中BDCOM 3660处理能力可达50～60Kpps，适合于大中型网络，BDCOM 1700系列处理能力可达10Kpps，适合于小型网络，BDCOM 2600系列介于3600、1700系列之间，适合于中小型网络。博达模块化路由器提供了种类丰富、高端口密度的网络和语音模块，适于各种线路连接。
　　
　　接入方案一
　　
　　学校网络中心采用BDCOM 2600或3600系列路由器，该系列产品能支持2个以上的10/100M快速以太网口（BDCOM 2620除外），物理上可以连接多个以太网；BDCOM 3660能够提供多于10个2Mbps E1/CE1 G.703接口、最多24个高速串口、48个低速串口、96个异步串口，可以满足绝大部分应用。BDCOM 2630、2650可以提供8个E1/CE1 G.703接口、最多12个高速串口、16个低速串口、48个异步串口。
　　
　　学校各分校区或者下属连接单位采用BDCOM 1700或2600系列路由器，该系列产品均支持1个以上的以太网端口，提供E1 G.703、ISDN BRI S/T、高速串口、低速串口、异步串口等所有常用接口。
　　
　　学校各分校区以及下属连接单位通过租用E1、DDN或帧中继，以专线形式接入校园网中心，并通过中心路由器访问Internet，部分家庭、移动用户通过PSTN、ISDN拨号方式访问校园网络中心。
　　
　　接入方案二
　　
　　校园网络中心以及各分校区均通过2M E1光纤或DDN专线或ADSL接入Internet。采用VPN技术使得网络中心与分校区以及分校区之间内部局域网的互访成为现实，Internet本身是不安全的，而VPN使用数据加密、隧道传输等技术使得这种访问变得安全可靠。
