3.3 测试设计工具
测试设计工具的最主要的目的就是为了提高Robot测试技术框架的易用性，帮助测试人员生成表驱动所需要的表。另外，测试设计工具通过使用数据库，能够在工具级别为测试重用提供支持。测试设计工具主要包括两方面的功能：供技术测试人员创建测试的静态结构；供业务测试人员创建测试的动态结构。
测试的静态结构要求和应用保持一致，以页面为单位。即应用中各个功能的层次结构是如何来安排的，就相应的在测试设计工具中按照这种安排来建立静态结构，直到每个页面为止。这样来设计的好处是：首先，静态结构和应用保持一致，将来应用发生变化，比较容易定位到静态结构中需要修改的地方；其次，建立静态结构，应用是什么样子，就建立成什么样子，照搬即可，不需要很多的业务知识，比较适合于技术测试人员；最后，静态结构和应用保持一致，将来业务测试人员设计测试的动态结构时，能够方便的根据应用在静态结构中找到相应的页面。
以下是已经建好的静态结构的示例：

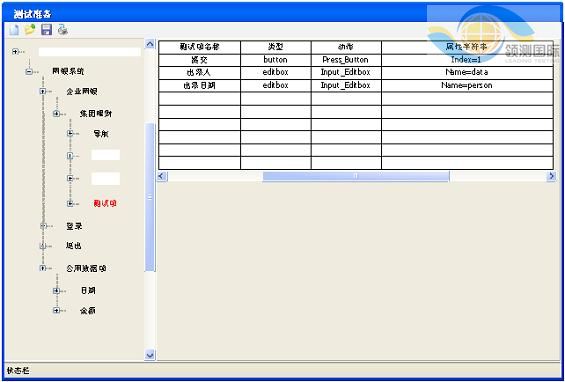

图 4. 静态结构示例
可以看到，左边是和应用功能组织保持一致的树形结构。点开“集团理财”节点，可以在右边的上半部分看到此页面中的元素，页面上每一个元素都按照Robot技术框架的要求输入必要的信息，比如对象类型、对象标志、执行动作等。这些内容是由技术测试人员根据页面来输入的。如果不希望人工输入的话，那么也可以开发相应的工具去解析页面，来自动的生成每个页面的元素，或者是使用IBM Rational Functional Tester（简称RFT）的对象映射功能，由RFT去页面上抓取对象来生成。
测试的动态结构和测试的要求有关。在创建测试用例的过程中，测试用例的每一个步骤，均是选自静态结构中的一个页面，将页面加入到测试用例中之后，还可以指定此次测试用例要测试页面上那些元素。另外，在测试的动态结构中，还可以指定测试数据、验证点、数据关联等操作。当设计完成后就直接生成真正可以被Robot测试技术框架所执行的表。
以下是已经建好的动态结构的示例：
图 5. 动态结构示例
可以看到，左边是和按照测试的要求组织起来的测试用例。点开“票据托管”这个测试用例，可以在右边的上半部分看到此测试用例的执行步骤，比如第一步是“登录”，第二步是“票据托管导航”，依次下来是“票据托管”和“退出”，这些步骤都是从静态结构中选出来的。当点击测试步骤中“票据托管”这个页面，在下方将此页面的元素显示出来，业务测试人员可以为每一个测试元素输入数据、指定数据关联、添加验证点等。
当业务测试人员设计好测试用例后，就可以将测试用例传递给Robot测试技术框架，又测试技术框架解释并执行。
可以看到，使用IBM Rational Robot提供的强大功能所搭建起来的自动化功能测试框架，能够帮助软件开发组织成功的实施自动化的功能测试。
1. 通过重用已有的静态结构和动态结构，能够有效的促进测试的重用，并且在IBM Rational Robot的支持下，可以自动的执行这些测试
2. 通过使用测试设计工具来生成动态配置，可以看到除测试技术框架的SQABasic脚本外，不需要再维护任何其它的脚本，降低了脚本调试、维护的工作量。并且将来的维护是基于测试设计工具来进行，也降低了自动化测试整体的维护工作量
3. 通过使用测试设计工具来生成静态配置，能够做到根据界面的设计来进行配置，而不需要等到待测试应用完全可用，就使得及早测试成为可能
4. 通过支持业务、技术测试人员的分工，在测试技术框架中封装自动化测试技术细节，使得业务测试人员不需要自动化测试技术的相关知识，只需要通过测试设计工具，就能够简单、直观的进行测试的设计和执行，降低了自动化测试的实施难度
另外，在实施自动化功能测试框架中，还发现两个有趣的现象。第一，因为可以去自动化的执行测试，所以业务测试人员更多的在使用测试设计工具，从而导致测试设计在整个测试中所占的比重有显著的提高，有效的提升测试的质量；第二，因为统一、一致的界面操作方式、提示方式和表达方式有利于自动化测试的进行，所以也间接的促使开发团队在设计、开发过程中更加注重界面的规范性以及界面控件的可测试性。
