组网之初 全图教你搞定RJ45接头网线DIY（2）

领测软件测试网

　　
　　8 剪断后
　　

　
　　9 放入插头
　　　
　　10 准备压实
　　　

　　11A 压紧
　　　

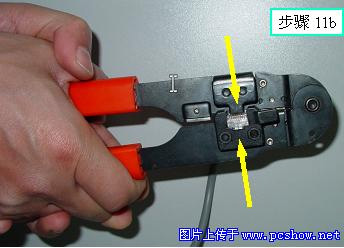

　　11B 压紧
　　　
　　Finish
　　　

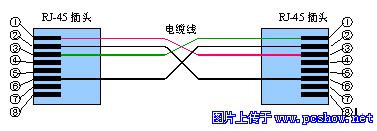

　　两机对连网线的制作：
　　电缆线的一端　　　　 电缆线的另一端
　　针脚1————————针脚3
　　针脚2————————针脚6
　　针脚3————————针脚1
　　针脚6————————针脚2
　　　
　　附：针脚定义：
　　RJ-45连接器包括一个插头和一个插孔（或插座）。插孔安装在机器上，而插头和连接导线（现在最常用的就是采用无屏蔽双绞线的5类线）相连。EIA/TIA制定的布线标准规定了8根针脚的编号。
　　
　　如果看插头，将插头的末端面对眼睛，而且针脚的接触点插头的在下方，那么最左边是①，最右边是⑧
　　
　　针脚1　　　　发送
　　针脚2　　　　发送
　　针脚3　　　　接收
　　针脚4　　　　不使用
　　针脚5　　　　不使用
　　针脚6　　　　接收
　　针脚7　　　　不使用
　　针脚8　　　　不使用
　　
