组网之初 全图教你搞定RJ45接头网线DIY（1）

领测软件测试网

　　
　　

　

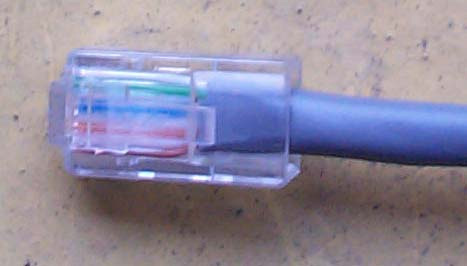

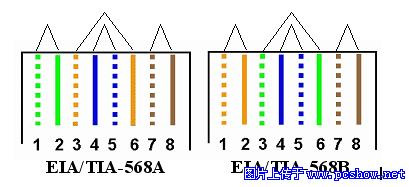

　　EIA/TIA-568标准规定了两种RJ45接头网线的连接标准（并没有实质上的差别），即EIA/TIA-568A和EIA/TIA-568B。这两种标准的连接方法如下图所示。
　　　
　　图中上方的折线表示这两根针脚连接的是一对双绞线。
　　
　　T568A规定的连接方法是：
　　1—— 白–绿（就是白色的外层上有些绿色，表示和绿色的是一对线）
　　2—— 绿色
　　3—— 白–橙（就是白色的外层上有些橙色，表示和橙色的是一对线）
　　4—— 蓝色
　　5—— 白–蓝（就是白色的外层上有些蓝色，表示和蓝色的是一对线）
　　6—— 橙色
　　7—— 白–棕（就是白色的外层上有些棕色，表示和棕色的是一对线）
　　8—— 棕色
　　
　　T568B规定的连接方法是：
　　1—— 白–橙
　　2—— 橙色
　　3—— 白–绿
　　4—— 蓝色
　　5—— 白–蓝
　　6—— 绿色
　　7—— 白–棕（就是白色的外层上有些棕色，表示和棕色的是一对线）
　　8—— 棕色
　　
　　在通常的工程实践中，T568B使用得较多。不管使用哪一种标准，一根5类线的两端必须都使用同一种标准。
　　
　　这里特别要强调一下，线序是不能随意改动的。例如，从上面的连接标准来看，1和2是一对线，而3和6又是一对线。但如果我们将以上规定的线序弄乱，例如，将1和3用作发送的一对线，而将2和4用作接收的一对线，那么这些连接导线的抗干扰能力就要下降，误码率就可能增大，这样就不能保证以太网的正常工作。
　　

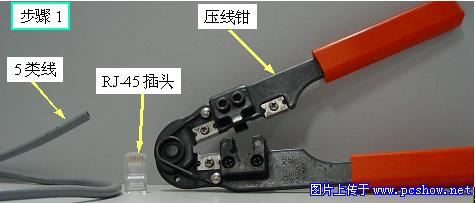

　　1 准备
　　　

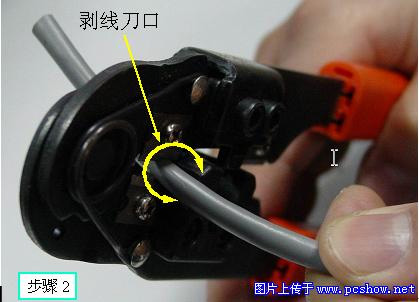

　　2 转被剥线
　　　

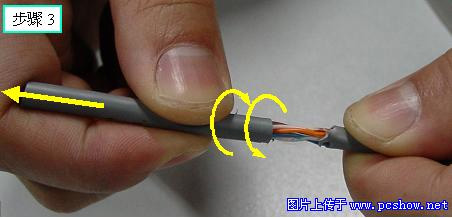

　　3 抽出外套层
　　　

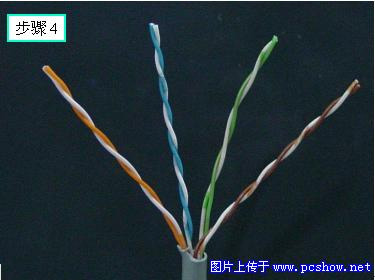

　　4 露出4对电缆
　　　
　　5 按序号排好
　　　
　　6 排列整齐
　　　

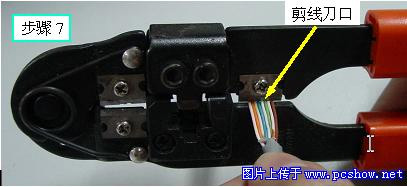

　　7 剪断
　　
