　　 　　Cisco行业标准的千兆位接口转换器（GBIC）是一种热插拔的输入/输出设备，该设备插入到千兆位以太网端口/插槽内，负责将端口与光纤网络连接在一起。

GBIC可以在各种Cisco产品（参见表2）上使用和互换，并可逐个端口地与遵循IEEE 802.3z的1000BaseSX、1000BaseLX/LH或1000BaseZX接口混用。更进一步说，Cisco正在提供一种完全遵循IEEE 802.3z 1000BaseLX标准的1000BaseLX/LH接口，但其在单模光纤上的传输距离高达10公里，要比普通的1000BaseLX接口远5公里。总之，随着新功能的不断开发，这些模块升级到最新的接口技术将更加容易，从而使客户投资能发挥最大效益。图1给出了一种GBIC。

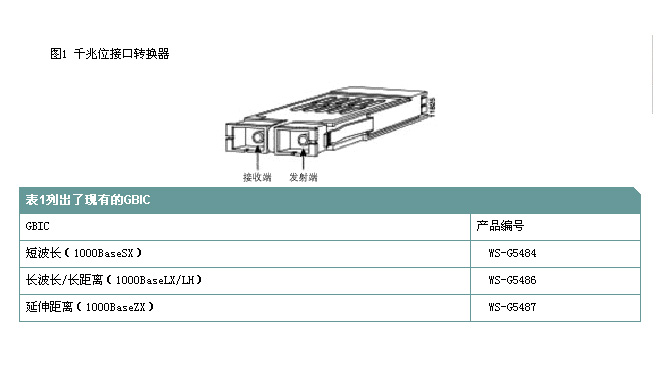

       图1 千兆位接口转换器

　　WS-G5484

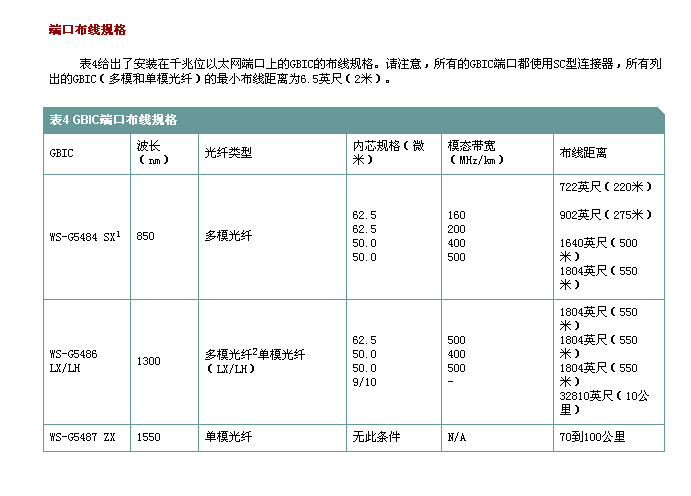

　　WS-G5484 1000BaseSX工作在普通的多模光纤链路上，最大传输距离达550米（参见表4）。

　　WS-G5486

　　WS-G5486 1000BaseLX/LH接口完全遵循IEEE 802.3z 1000BaseLX标准。但它们较高的光质量使其在单模光纤（SMF）上传输距离高达10公里，而不是标准中规定的5公里。

　　WS-G5487

　　WS-5487 1000BaseZX工作在普通单模光纤链路上，最大传输距离达70公里。当使用优质单模光纤或散射消除单模光纤（与普通单模光纤相比，优质单模光纤每单位长度的衰减更低；而散射消除单模光纤除了每单位长度具有较低的衰减外，还具有更小的散射特性）。

　　WS-G5487必须与单模光纤一起使用，这种光纤通常用于长距离电信应用中。WS-G5487不能与多模光纤配合使用，因此，在那些经常使用多模光纤的应用环境（如楼宇的主干、水平布线）中，不能使用WS-G5487。

    WS-G5487作为千兆位以太网接口中的物理介质独立（PMD）部件使用，这在很多交换机和路由器中都能看到。其信令速率为1250M波特率，收发8B/10B的编码数据。

    当使用短距离的单模光纤时，在链路中应该插入一个线上光衰减器以免光接收机过载。

    只要光纤的长度低于25公里，那么应该在链路两端的光纤和WS-G5487的接收端口之间插入一个10dB的线上光衰减器。

    若光纤的长度大于或等于25公里但低于50公里，那么应该在链路两端的光纤和WS-G5487 GBIC的接收端口之间插入一个5dB的线上光衰减器。

(点击查看原图)

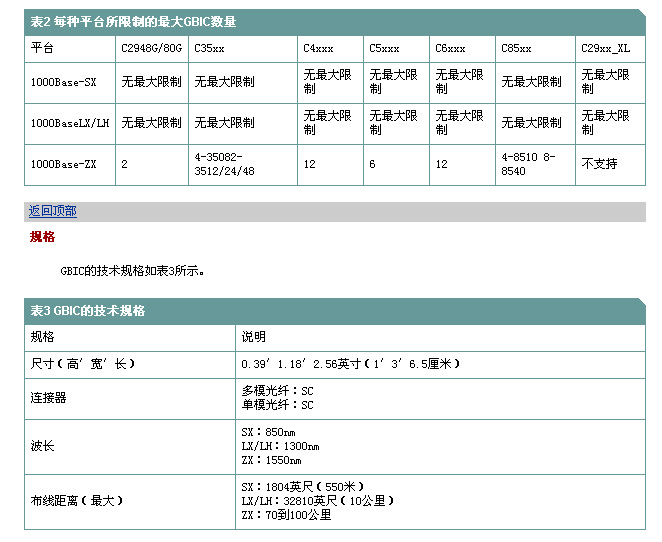

　　注：每个Catalyst机箱中1000BASE-ZX GBIC的最大安装数量有一定限制。该限制主要是为了减少这些产品的发射特性。表2列出了不同Catalyst系统的GBIC限制情况。

(点击查看原图)

(点击查看原图)
