ADSL的接入模型及安装面面观

领测软件测试网

　　

　　如今越来越多的普通家庭用上了ADSL宽带网络，虽然使用是普及了，可是否了解其接入原理呢？或者需要注意一些什么问题呢？当我们在宽带应用提高一个层次是，这些问题就需要了解！本文正是基于此目的。
　　
　　ADSL的接入模型
　　
　　ADSL的接入模型主要由中央交换局端模块和远端模块组成。其中，中央交换局端模块包括在中心位置的ADSL Modem和接入多路复合系统，处于中心位置的ADSL Modem被称为ATU－C（ADSL Transmission Unit－Central）。
　　
　　接入多路复合系统中心Modem通常被组合成一个被称作接入节点，也被称作“DSLAM”（DSL Access Multiplexer），而远端模块，则是由用户ADSL Modem和滤波器组成，用户端ADSL Modem通常被称为ATU－R（ADSL Transmission Unit－Remote）。如下图所示：
　　　
　　
　　ADSL设备的安装图示
　　

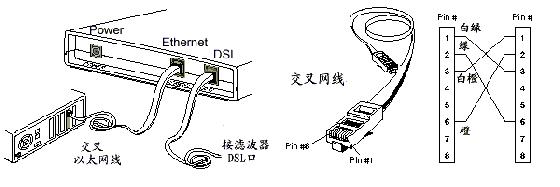

　　一、ADSL安装包括局端线路调整和用户端设备安装。在局端方面，由服务商将用户原有的电话线中串接入ADSL局端设备，只需2~3分钟；用户端的ADSL安装也非常简易方便，只要将电话线连上滤波器，滤波器与ADSL Modem之间用一条两芯电话线连上，ADSL Modem与计算机的网卡之间用一条交叉网线连通即可完成硬件安装，再将TCP/IP协议中的IP、DNS和网关参数项设置好，便完成了安装工作。ADSL的好处就是可以一边上网冲浪，一边正常通电话，互不干扰。局部连接图好下图所示：
　　　
　　整个ADSL Modem连接环境如下图所示：
　　　
　　

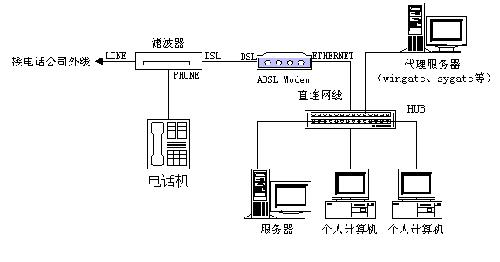

　　二、上面说的是单机情况，如果要在局域网中共享internet接入，其实跟单机用户也没有很大区别，只需再加多一个集线器/交换机，然后用直连网线将集线器与ADSL Modem连起来就可以了，如下图所示：
　　
　　如上图所示，ADSL Modem连接局域网分两种情况：
　　
　　一种是用连接ADSL Modem的网线直接接在集线器的普通RJ-45接口上，这时需要用到交叉线。
　　另一种是用连接ADSL Modem的网线直接接在集线器的UP-LINK口上(有些集线器没有提供UP-LINK口)， 这时不需要交叉线，使用Modem原配的网线（直通线）即可。
　　
　　综上所述，在局域网的互联中，如果只有两台电脑互联的朋友，建议两台计算机用网卡直连，然后其中一台计算机连接ADSL Modem即可。因为这样节约成本，可以省下一个集线器/交换机。而对于局域网内有多台电脑通过集线器/交换机互联的朋友，就需要集线器/交换机的帮忙了。
　　
　　其它安装使用中的注意事项
　　
　　一、 滤波器最好接在电信总线的进口处。如果在你的ADSL线路上面安装了电话分机或者其他诸如传真机之类的设备，你需要充分利用ADSL Modem附带的滤波器。ADSL滤波分离器最好接在电信总线进口那里，再从分离器分出的电话口来扩展电话分机，如果在总线进口（也就是电信局）和分离器之间并入了其他电子设备（电话），这些设备会对ADSL的通讯造成干扰。
　　
　　二、 ADSL不能同步的解决。请按照这几个方面去拔除：检查一下自己的电话线和ADSL连接的地方是否接触不良、尝试断开分离器直接将外线接入ADSL Modem、电信主干电话线路是否有问题、分离器与ADSL Modem之间连线是否过长等方面。
　　
　　三、 经常断线怎么处理。这是一个比较麻烦的事情。它可能涉及到很多方面的问题，比如ISP的接入服务器故障、线路故障、线路干扰、ADSL Modem故障（发热、质量差、兼容性不佳）、网卡（速度慢、驱动程序老）故障等。
　　
　　可以先从这些方面去检查，实在不行，再请求电信部门上门解决：ADSL电话线接头是否稳妥、ADSL远离电源线和大功率电子设备、ADSL入户线和分离器之间没有安装电话分机等设备、正确安装分离器、确保ADSL MODEM散热良好等。
