北斗星通基于“北斗一号”的指挥控制系统

领测软件测试网

“北斗一号”卫星导航定位系统是我国独立自主的卫星导航系统，集通信、定位、授时于一体，服务范围包括我国及周边地区。作为继美国、俄罗斯之后世界上第三个卫星导航定位系统和世界上服务范围最大的定位报告系统，

“北斗一号 ”系统特别适用于我军指挥控制应用，在提高我军信息化作战指挥能力方面将发挥重要作用。

“北斗一号”系统通过“北斗一号”用户设备向用户提供导航定位、报文通信、授时以及指挥控制服务。“北斗一号 ”用户设备体系由普通型用户机、指挥型用户机和指挥所设备共同构成，其中，普通型用户机可为单个作战单元提供基本的导航定位和报文通信功能；指挥型用户机在普通型用户机的基础上，可为指挥机关提供下属100个用户以内的管理功能；“北斗一号”指挥所设备通过地面网络实时传输“北斗一号”的定位、通信等服务信息，使高级指挥机关能够快速、准确地获取下属部队位置和通信信息，实施看得见的指挥控制。

为推进“北斗一号”系统在部队的应用、充分发挥“北斗一号”系统的作用，解决“北斗一号”用户设备成建制使用的综合集成以及与我军现有指挥控制体制的有机结合等问题，北京北斗星通导航技术股份有限公司通过与广州军区某部合作，研制了基于“北斗一号”的指挥控制系统。该系统可满足部队军/师以下各级指挥机关和作战单元大规模联合应用“北斗一号”系统的需要，全面提高我军指挥控制系统的定位保障能力。

系统构成：

基于“北斗一号”的指挥控制系统由指挥控制系列软件和“北斗一号“用户设备群（普通型用户机 指挥型用户机）共同组成。

其中，基于“北斗一号”的指挥控制系列软件包括：网络版多指挥机指挥控制软件、网络版单指挥机指挥控制软件、单机版单指挥机指挥控制软件、单机版普通机指挥控制软件、单机版普通机作战单元应用软件。五个软件具有相同的基本功能，既可根据具体需求单独使用，更特别适合成系统配属联合使用，包括和“北斗一号”指挥所设备成体系的配合使用。

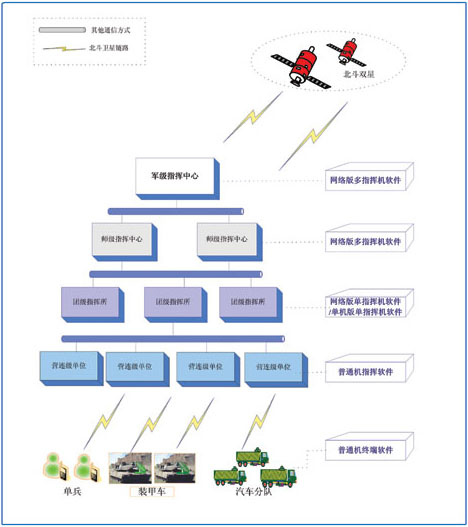

                  基于“北斗一号”的指挥控制系统构成

总体功能：

该系统根据部队指挥控制需要，由系列软件以及多台“北斗一号“用户设备进行组合配置，形成对大量用户机进行综合指挥控制的基于“北斗一号”的指挥控制系统，可极大地体现“北斗一号”用户设备在部队综合使用效益。

主要功能包括：

部队位置监控

可使用总参测绘局下发的各种比例尺、格式的军用数字地图和主流的商用数字地图，可提供位置报告、异地索取及位置转发功能，实时掌握下属及友军位置信息，为指挥决策提供直观、精确的地理信息，实现看得见的指挥。

决心图和实时态势图的综合显示

系统能够支持指挥人员在战前制定并标绘态势图，同时能根据各个下属部队的实时位置、状态以及目标指示的敌方的位置状态，标出实时态势图，并将二者进行综合显示，有利于指挥人员的作战决策。

javascript:if(this.width>740)this.width=740" border=undefined>

态势标绘

代码（代号）指挥

• 代码（代号）系统的管理和导入导出，支持用户自定义的代码（代号）系统。
• 用户可以将各种简要命令文书通过代码指挥将其翻译成指令代码通过北斗一号短报文方式向上级、同级或下属部队进行传送。
• 在接收到代码（代号）指挥信息后，能够实时翻译成命令文书。


  代码（代号）指挥

远程态势共享

• 在标准军标库的支持下，前方部队可以把敌人的位置信息附加简短文字说明发送到上级指挥机关，也可以传送战场态势信息实现前方侦察与后方指挥机关之间的远程态势共享。

辅助联合火力打击

• 下级单位向上级用图标（标准军标符号）、文字指示敌方目标并请求火力打击。

• 上级单位接收到下级单位的火力打击请求时，建立专题窗口，并向有关单位下达火力打击计划。
  MILY: 宋体; mso-font-kerning: 1.0pt; mso-bidi-font-family: 'Times New Roman'; mso-ansi-language: EN-US; mso-fareast-language: ZH-CN; mso-bidi-language: AR-SA">
             火力打击


作战时间同步

• 在多级指挥体系结构中，上级指挥机关可以把作战时间逐级下发，下级单位在收到后自动修正作战时间，实现多级指挥中作战时间的同步。



       作战时间下发和同步

战场区域报警

• 上级指挥机关设定好报警区域后，可将该报警区域下发给其他单位，当被监控的下属闯入设定好的报警区域内时，系统进行报警同时向该下属发送报警通知信息。

战时区域报警、决心图和实时态势图的综合显示

单位编制配置

• 各个作战单位编制的建立、维护以及各单位配发的北斗用户机的维护，支持对指挥机直属用户和非直属用户（包括友邻部队）根据需求进行管理。



              单位编制配置

战损统计与精确保障

• 部队战场数据的上报，主要是包括人员、弹药、物资器材，可以进行快速、清晰、直观的统计分析报表，也可以为以后进行战场态势感知提供数据支持。
• 指挥机关根据战损统计结果和作战需要，制定精确保障计划，系统将精确保障命令以及需要保障的部队位置直接下达给后勤保障部队，后勤保障部队通过该系统能够对作战部队以确定的位置、确定的种类数量以及确定的时间实施保障。

网络模拟训练

• 在不接真实北斗用户机的情况下，通过网络环境模拟系统的各项功能，实现对部队作战指挥人员进行基于“北斗一号 ”的指挥控制模拟。



           网络模拟训练

软件功能

基于“北斗一号”的指挥控制系统内的五个系列软件除了可以进行整体使用外，还可以根据各个部队的作战指挥实际需要进行单独使用。五个系列软件按照指挥控制能力的不同，从低到高分为单机版单普通机型用户机作战单元软件、单机版单普通型用户机指挥控制软件、单机版单指挥型用户机指挥控制软件、网络版单指挥机指挥控制软件和网络版多指挥机指挥控制软件。

单机版单普通型用户机作战单元软件――主要应用于配备一台北斗一号普通型用户机的作战单元（单兵、单车或者其下属没有配备北斗一号用户机的基层指挥机关）。

• 基于军用地图的自导航
• 军用地图操作
• 方便的北斗一号普通机控制（定位、通信）
• 区域报警
• 轨迹回放
• 作战时间接收
• 代码（代号）文字报告和接收
• 目标指示
• 接收上级下发的远程态势
• 接收上级下发的报警区域设置
• 战损报告
• 应答点名定位
• 位置报告

单机版单普通型用户机指挥控制软件――主要应用仅仅配备北斗一号普通机，但需要进行小范围的指挥控制的战术指挥员。

• 具备单机版单普通机作战单元软件的所有功能
• 通过点名定位方式监视下属普通型用户机
• 向下属普通型用户机发布报警信息
• 对下属普通型用户机实施指挥控制
• 态势标绘
• 下属部队编制管理
• 位置转发

单机版单指挥型用户机指挥控制软件――主要应用配备一台北斗一号指挥型用户机，没有指挥局域网络的指挥机关。

• 具备单机版单普通型用户机指挥控制软件的所有功能
• 兼容总参测绘局配发的所有型号的指挥型用户机
• 自动读取指挥型用户机内的指挥关系，作为直属用户
• 根据用户需要，可以添加非直属用户
• 指挥型用户机监守的下属用户定位通信信息进行位置和通信内容显示
• 使用点名定位方式实现对非直属用户的指挥控制

网络版单指挥机指挥控制软件――主要应用于仅配置有一台指挥型用户机，需要同时在一个局域网内支持多个指挥人员对不同方向的下属部队进行指挥控制需求的指挥机关。

• 具备单机版单指挥型用户机指挥控制软件的所有功能
• 支持通过指挥机关内部局域网共享单个指挥型用户机
• 支持多个指挥人员对不同方向的下属部队的协同指挥

网络版多指挥机指挥控制软件――主要应用于需要对多台指挥型用户机进行组网使用，同时在一个局域网内支持多个指挥人员对不同方向的下属部队进行指挥控制需求的指挥机关；

• 具备网络版单指挥型用户机指挥控制软件的所有功能;
• 支持多个指挥机协同工作，多级指挥控制，扩展了系统的指挥控制容量。
• 指挥机关在机动过程中，每个带有指挥机的终端可以继续执行指挥控制任务；
• 指挥机关到达配置地域展开工作时，该软件可以自动联网感知局域网内的其他北斗一号指挥机，并自动实现基于网络的多指挥机协同指挥功能。
