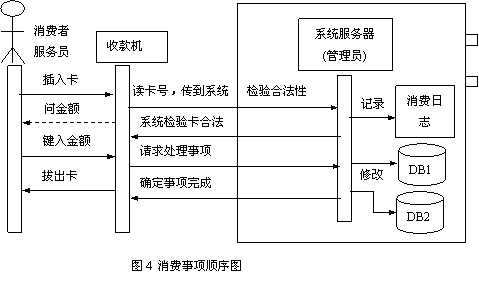

⑶ 系统的部署图
部署视图描述位于节点实例上的运行构件实例的安排。节点是一组运行资源，如计算机、设备或存储器等，部署视图用部署图来表达。图5表示系统中各构件和每个节点包含的构件。
⑷ 建模各阶段及相关UML构造
从使用UML建模的整个过程来讲，可分成概念级建模、逻辑级建模、物理级建模三个阶段。概念级建模用于需求分析阶段，主要采取用例图、对象图、活动图来表示；逻辑级建模用于分析和初步设计阶段，主要用类图、序例图、状态图来表示；物理级建模用于详细设计阶段，主要用类图、数据库设计模型、DDL脚本、构件图、配置图来表示。
本系统只是简单地给出这三个阶段对应的相应图例。在物理级建模阶段，设计人员理解系统和数据库的交互后可为转向数据模型做准备，把类映射到表格，把属性映射到列，把类型映射到数据类型，把关联映射到关系，使系统分析设计和数据库的设计同步进行，避免数据库设计和应用系统的脱节。
4 结论
从整个系统的设计过程可以看出，UML作为面向对象建摸领域的工业标准，在软件系统的设计过程中有着巨大的优势。它的各个模型可以帮助开发人员更好地理解业务流程，建立更可靠、更完善的系统模型。从而使用户和开发人员对问题的描述达到相同的理解，以减少语义差异，保障分析的正确性。
