PIX failover 实验过程详解

领测软件测试网

　　
　　一、实验设备
　　
　　1、PIX515E-UR两台，软件版本：6.3
　　
　　2、交换机两台
　　

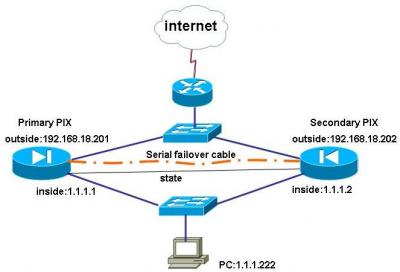

　　二、拓扑图
　　
　　

　　
　　三、配置
　　
　　部分配置省略：
　　
　　PIX Version 6.3(3)
　　interface ethernet0 100full
　　interface ethernet1 100full
　　nameif ethernet0 outs security0
　　nameif ethernet1 inside security100
　　ip address outs 192.168.18.201 255.255.255.0
　　ip address inside 1.1.1.1 255.255.255.0
　　failover
　　failover ip address outs 192.168.18.202
　　failover ip address inside 1.1.1.2
　　failover link inside
　　global (outs) 1 interface
　　nat (inside) 1 0.0.0.0 0.0.0.0 0 0
　　route outs 0.0.0.0 0.0.0.0 192.168.18.1 1
　　telnet 0.0.0.0 0.0.0.0 inside
　　
　　
　　sho failover信息：在secondary PIX
　　
　　开始时是primary PIX为active状态，secondary PIX 为standby状态。
　　
　　pixfirewall# sho fail
　　Failover On
　　Cable status: Normal
　　Reconnect timeout 0:00:00
　　Poll frequency 15 seconds
　　Last Failover at: 00:49:39 UTC Fri Jan 1 1993
　　This host: Secondary - Standby
　　Active time: 0 (sec)
　　Interface outs (192.168.18.202): Normal
　　Interface inside (1.1.1.2): Normal
　　Other host: Primary - Active
　　Active time: 1845 (sec)
　　Interface outs (192.168.18.201): Normal
　　Interface inside (1.1.1.1): Normal
　　
　　Stateful Failover Logical Update Statistics
　　Link : inside
　　Stateful Obj xmit xerr rcv rerr
　　General 117 0 137 0
　　sys cmd 117 0 117 0
　　up time 0 0 0 0
　　xlate 0 0 4 0
　　tcp conn 0 0 16 0
　　udp conn 0 0 0 0
　　ARP tbl 0 0 0 0
　　RIP Tbl 0 0 0 0
　　
　　Logical Update Queue Information
　　Cur Max Total
　　Recv Q: 0 1 133
　　Xmit Q: 0 1 117
　　
　　经过15秒多状态切换过来！
　　
　　是primary PIX为standby状态，secondary PIX 为active状态。
　　
　　pixfirewall# sho fail
　　Failover On
　　Cable status: Normal
　　Reconnect timeout 0:00:00
　　Poll frequency 15 seconds
　　Last Failover at: 01:32:20 UTC Fri Jan 1 1993
　　This host: Secondary - Active
　　Active time: 15 (sec)
　　Interface outs (192.168.18.201): Normal (Waiting)
　　Interface inside (1.1.1.1): Normal (Waiting)
　　Other host: Primary - Standby
　　Active time: 2580 (sec)
　　Interface outs (192.168.18.202): Normal
　　Interface inside (1.1.1.2): Link Down (Waiting)
　　
　　Stateful Failover Logical Update Statistics
　　Link : inside
　　Stateful Obj xmit xerr rcv rerr
　　General 212 0 230 0
　　sys cmd 212 0 210 0
　　up time 0 0 0 0
　　xlate 0 0 4 0
　　tcp conn 0 0 16 0
　　udp conn 0 0 0 0
　　ARP tbl 0 0 0 0
　　RIP Tbl 0 0 0 0
　　
　　Logical Update Queue Information
　　Cur Max Total
　　Recv Q: 0 1 226
　　Xmit Q: 0 1 212
　　
　　注：1、在应用层IE浏览器几乎察觉不到切换。
　　
　　2、实验参考：Cisco PIX Firewall and VPN Configuration Guide, Version 6.3中的Using PIX Firewall Failover部分。
